Detalhes do produto:
|
| Nome do modelo: | Acoplador simples da fibra ótica | Tipo da configuração do acoplador ótico: comprimento de onda do funcionamento 1x2: | 1310nm, 1490nm, 1550 nanômetro |
|---|---|---|---|
| Relatório de divisão: | 50/50,40/60,30/70,20/80,10/90,5/95 de 2/98etc | outros tipos: | Singlewindow, Dualwindow, Triplewindow |
| Função: | Distribuição da fibra | Disponível pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, e ST/UPC |
| Alinhamento da polarização: | Linha central lenta ou linha central rápida | Tipo de fibra: | Cabo da fibra do PM |
| Tipo de embalagem: | Tubos de aço | Tipo de configuração: | 1×2 com conector do LC |

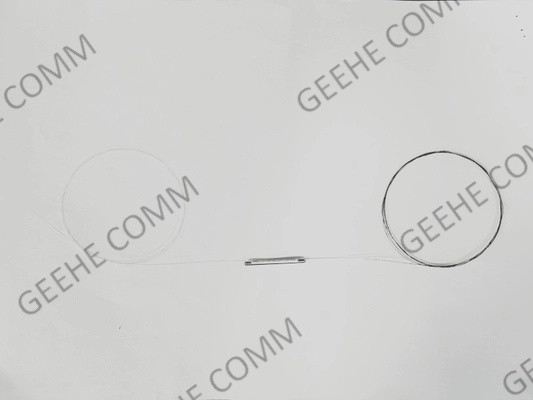

Sem conectores MxN Tubos de aço FBT de modo único
Breve Introdução ao acoplador óptico:
O divisor óptico FBT reúne duas ou mais fibras e, em seguida, derrete e estende-as em um cônico e monitora a mudança da razão de divisão em tempo real.Após a relação de divisão atingir o requisito, o alongamento da fusão é concluído, e uma extremidade da fibra é mantida (o resto é cortado) como a entrada, e a outra extremidade é usada como a multi-saída.
As fibras fundidas são muito frágeis, são protegidas por um tubo de vidro feito de epoxi e pó de sílica, depois um tubo de aço inoxidável cobre o tubo de vidro interno e é selado por silício.
Características e benefícios do acoplador de fibra óptica:
1) Baixa perda e baixo WDL
2) PDL ultra-baixo
3) Largura de banda de operação ultra larga +/- 80 nm
4) Alta directividade
5) Embalagem miniatura
6) Janela de operação dupla
Especificação e parâmetro do acoplador de duas janelas:
| Parâmetro | P | A | |||
| Comprimento de onda de operação ((nm) | 1310 e 1550 | ||||
| Largura de banda operacional ((nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Tipo de fibra ((dB) | Corning G652D OU Corning G657 A1 | ||||
| Perda de inserção (dB) |
50/50. | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 40,90 a 6,10/≤2.1 | |||
| 20/80 | 60,80 a 7,40/≤ 1.2 | 60,50 a 7,70/≤ 1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80 ~ 11.40/≤ 0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 140,60-15,50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 (em inglês) | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.15 | |||
| Perda de retorno (dB) | ≥ 50 | ≥ 45 | |||
| Directividade (dB) | ≥ 55 | ||||
| Temperatura de funcionamento ((°C) | -40 ~ +85 | ||||
* A especificação acima é sem conector
* Outras especificações podem ser feitas a pedido do cliente
Informações de encomenda:
| CBC- | - O quê? | X2- | 35 - | XX- | - O quê? | XX- | XX- | X |
| P: Prémio A: Grau A X: Personalização |
121x2 22- Não. |
351310/1550nm | 0101:99 0202:98 ...... 5050.50 |
11 m x: Personalização |
25Fibra de 250 μM 09:900 μM fibra solta | CPC: CPC/UPC CPC/UPC 00: sem conector |
A: A B: B C:C |
|
| Grau | Número do porto | Comprimento de onda de funcionamento | Relação de acoplamento | Comprimento da fibra | Tipo de fibra | Tipo de ligação | Dimensão |
EX:WBC-P-12-35-50-1-09-0-B
Aplicação do acoplador de fibra óptica 2 × 2:
Sistemas FTTx
Redes LAN, WAN e Metro
Redes ópticas passivas analógicas/digitais
Telecomunicações de longa distância
Modulo de transmissor/receptor de tamanhos minúsculos
Sistema de comunicação óptica
Serviço Wuhan Geehe:
1) Alta estabilidade ambiental
Baixa perda de inserção, baixa perda dependente de polarização, baixa reflexão de volta e boa uniformidade
2) Estrutura compacta
Pequeno tamanho, pode ser instalado diretamente em uma variedade de caixa de transferência e apenas ocupar pouco espaço
3) Controlo rigoroso da qualidade
Garantimos que cada produto nas mãos dos clientes está sujeito a rigorosos padrões de teste
4) Auditoria de fábrica
Nós cooperamos com marcas famosas e clientes japoneses, com 15 anos de experiência de inspeção de fábrica e estar familiarizado com todo o processo de inspeção pela SGS
