Detalhes do produto:
|
| Nome modelo: | acoplador da fibra ótica 1x2 | Tipo da configuração do acoplador ótico: comprimento de onda do funcionamento 1x2: | 1310nm, 1490nm, 1550 nanômetro |
|---|---|---|---|
| Relação rachada: | 50/50,40/60,30/70,20/80,10/90,5/95 de etc. | Outros tipos: | Singlewindow, Dualwindow, Triplewindow |
| Função: | Distribuição da fibra | Disponível pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, e ST/UPC |
| Alinhamento da polarização: | Linha central lenta ou linha central rápida | Tipo da fibra: | Cabo da fibra do PM |
| Dimensão do pacote: | Ø4x 40; Ø4x 54; 98x16x9 milímetro | Tipo da configuração: | 1×2 com conector do LC |
| Destacar: | 40/60 de 1x2 LC ao acoplador da fibra do LC,1310nm LC ao acoplador da fibra do LC,acoplador da fibra 1310nm multimodo |
||

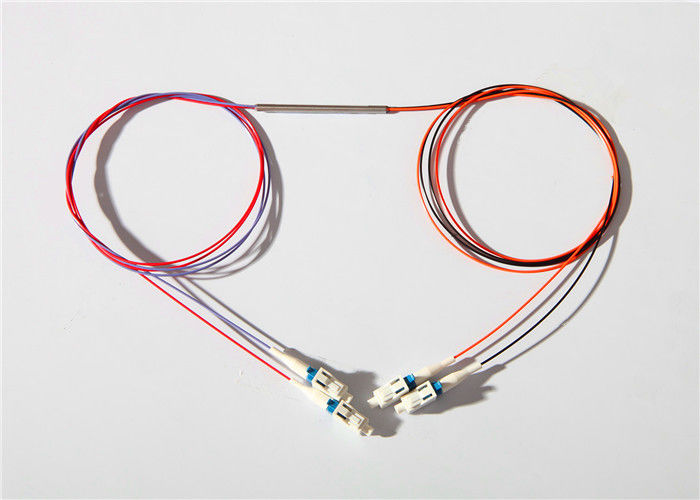

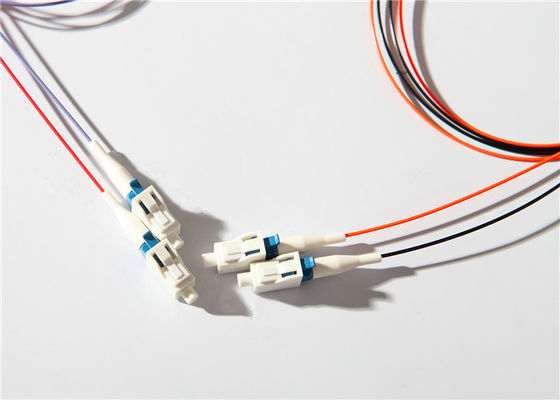

O 40:60 rachou 3 a fibra ótica multimodo LC das tranças 1x2/2x2 do medidor ao acoplador do LC
O resumo ótico do acoplador introduz:
Um acoplador da fibra é um dispositivo de fibra ótica com umas ou várias fibras da entrada e uma ou diversa fibra da saída. A luz de uma fibra da entrada pode aparecer em umas ou várias saídas, com a distribuição de poder potencialmente segundo o comprimento de onda e a polarização. Divisores multimodos com uma relação rachada definida de uma ou dois fibras da entrada à saída 2.
Tais acopladores podem ser fabricados em maneiras diferentes, por exemplo por fibras termicamente da fusão de modo que seus núcleos obtenham no contato íntimo, os conectores da fibra igualmente podem estar disponíveis: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ST/UPC.
benefícios de Features& do acoplador da fibra ótica de 1× 2,2×2:
Especificação e parâmetro largos do acoplador do tipo da janela dupla:
| Parâmetro | P | ||||
| Comprimento de onda de funcionamento (nanômetro) | 1310&1550 | ||||
| Largura de banda de funcionamento (nanômetro) | ± 1310 40nm, ± 1550 40nm | ||||
| Tipo da fibra (DB) | Corning G652D OU Corning G657 A1 | ||||
| Perda de inserção (DB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 6.80~7.40/≤1.2 | 6.50~7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50/≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 14.60~15.50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL (DB) | ≤0.1 | ≤0.15 | |||
| Perda de retorno (DB) | ≥50 | ≥45 | |||
| Diretividade (DB) | ≥55 | ||||
| Temperatura de funcionamento (℃) | -40 ~ +85 | ||||
* a especificação acima é sem conector
* outras especificações podem ser feitas no pedido do cliente
Informação pedindo:
| WBC- | X | X2- | 35- | XX- | X | XX- | XX- | X |
| P: Prêmio : Categoria A X: Personalização |
12:1x2 22:2x2 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Personalização |
fibra fraca de 25:250μM Fiber 09:900μM | SC: SC/UPC SA: SC/APC 00: nenhum conector |
: B: B C: C |
|
| Categoria | Número portuário | Comprimento de onda de funcionamento | Relação de acoplamento | Comprimento da fibra | Tipo da fibra | Conecte o tipo | Dimensão |
EX: WBC-P-12-35-50-1-09-0-B
1 aplicação do acoplador da fibra ótica ×2:
Sistemas de FTTx
LAN, WAN e redes do metro
Redes óticas passivas análogas/Digitas
Telecomunicação do longo-curso
Mini transmissor dos tamanhos/módulo de receptor
Serviço de Wuhan Geehe:
1) Estabilidade ambiental alta
Baixa perda de inserção, perda dependente da baixa polarização, baixa reflexão traseira, e boa uniformidade
2) Estrutura compacta
Tamanho pequeno, pode diretamente ser instalado em uma variedade de caixa de transferência e apenas pegar pouco espaço
3) Controle restrito da qualidade
Nós garantimos que cada produto às mãos dos clientes é sujeito aos padrões de teste estritos
4) Entrega rápida
Com os trabalhadores especializados e estáveis, todo o retorno da ordem é rapidamente do que os concorrentes
5) Auditoria da fábrica
Nós cooperamos com os tipos famosos e os clientes japoneses, com 15 anos de experiência da inspeção de fábrica e para ser familiares com o todo inspecionam o processo pelo GV
