Detalhes do produto:
|
| Nome do modelo: | 1X4 1525-1565nm acopladores FBT de pequeno porte | Tipo da configuração do acoplador ótico: comprimento de onda do funcionamento 1x2: | 1310nm, 1490nm, 1550 nanômetro |
|---|---|---|---|
| Relatório de divisão: | 50/50,40/60,30/70,20/80,10/90,5/95 de etc. | outros tipos: | Singlewindow, Dualwindow, Triplewindow |
| Função: | Distribuição da fibra | Disponível pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, e ST/UPC |
| Alinhamento da polarização: | Linha central lenta ou linha central rápida | Tipo de fibra: | Cabo da fibra do PM |
| Tipo de embalagem: | Tubos de aço | Tipo de configuração: | 1×4 |
| Destacar: | Acoplador do único modo FBT,acoplador pequeno de 1X4 FBT,acoplador pequeno de 1565nm FBT |
||

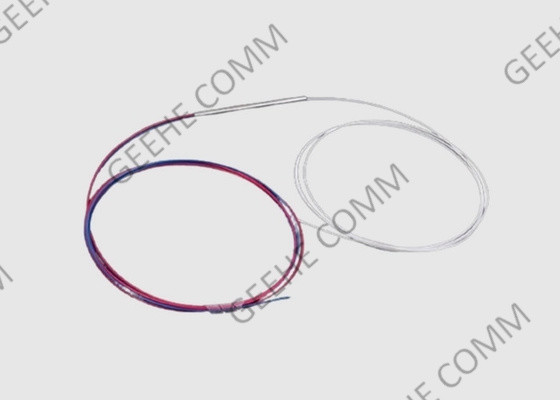

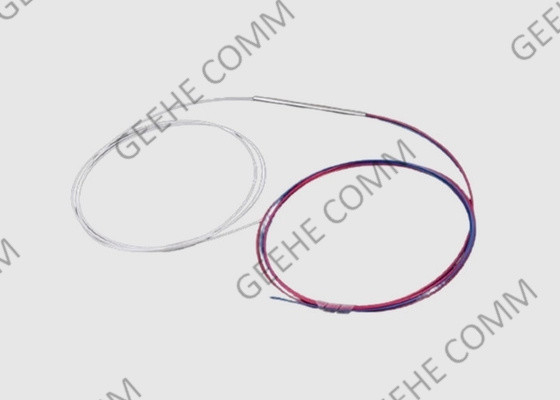

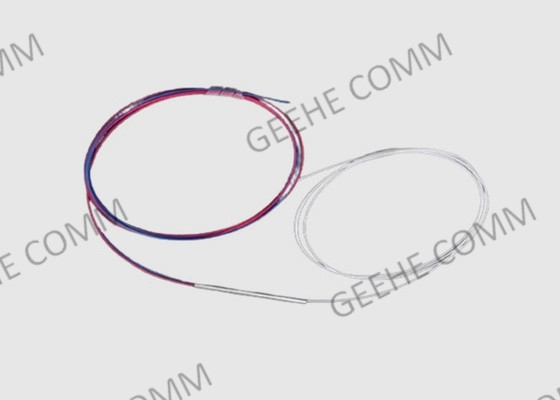

Modo único sem conector 1X4 1525-1565nm acopladores FBT de pequeno porte
Breve Introdução ao acoplador óptico:
Os acopladores FBT utilizam tecnologia de precisão para combinar ou distribuir a luz de entradas únicas/múltiplas para saídas únicas/múltiplas bidirecionalmente.São concebidos para divisão de energia e captação de equipamento de telecomunicações, rede CATV e equipamento de ensaio.
O acoplador 1×4 FBT é um divisor óptico que usa a técnica Fused Biconic Taper (FBT).A técnica FBT é uma tecnologia da indústria bem conhecida para dividir a potência óptica e/ou dividir os comprimentos de ondaO acoplador de fibra fundida é criado através de um processo de fusão de duas fibras nuas como um X e puxando a seção fundida para alcançar as características ópticas desejadas.Os acopladores FBT são fundidos em estruturas de árvores para combinar efeitos de divisão óptica para criar uma saída de relação de potência de 1 × N ou 2 × N, onde N é o número de saídas desejadas.
1 × 2 acoplador de fibra óptica Características e benefícios:- Não.
1) Baixa perda de inserção
2) Baixa PDL
3) Design compacto
4) Boa uniformidade de canal para canal
5) Alta directividade
6) Alta fiabilidade e estabilidade
7) Disponível uma variedade de coeficientes de acoplamento
Especificação e parâmetro do acoplador FBT 1×4:
|
1X4 25x25x25x25 1525-1565nm WBC de pequeno porte Especificação técnica para a aquisição de divisores ópticos Versão:A/0 |
|||||||||
| Parâmetros | Unidade | Especificações | |||||||
| Faixa de comprimento de onda de trabalho | nm | 1525 a 1565 | |||||||
| Perda de inserção (em toda a gama de comprimentos de onda) | dB | 6.0-6.8 | |||||||
| Perda de retorno óptico | Min. | dB | 50 | ||||||
| Uniformidade | Max. | dB | 0.6 | ||||||
| Directividade | Min. | dB | 55 | ||||||
| Perda dependente da polarização | Max. | dB | 0.2 | ||||||
| Perda dependente da temperatura | Max. | dB | 0.15 | ||||||
| Temperatura de funcionamento | °C | -5 ~ 75 | Max. Potência óptica | MW | 500 | ||||
| Temperatura de armazenamento | °C | -40 ~ 85 | Umidade de funcionamento | % | 0 ~ 90 | ||||
| Requisito de fiabilidade | Conforme com as normas GR-1209-CORE e GR-1221-CORE | ||||||||
| Especificações de embalagem | |||||||||
| Dimensão do pacote | Φ3.0×L48 ou Φ3.0×L45 | Comprimento da fibra | 1 ± 0,1 m | ||||||
| Tipo de fibra | Corning SMF28 ou outras fibras | ||||||||
| Tipo de cauda de porco | Fibras nuas de 250um | ||||||||
| Código de cores da fibra | - Nenhum. | ||||||||
| Conectores | - Nenhum. | ||||||||
|
Notas: 1A perda dependente da temperatura é definida como a variação da perda de inserção em toda a gama de temperaturas de trabalho. 2Deve ser fornecido o relatório de fiabilidade de 1000 horas para 85°C, 85%RH ou 75°C, 90%RH.
|
|||||||||
Informações de encomenda:
| CBC- | - O quê? | X2- | 35 - | XX- | - O quê? | XX- | XX- | X |
| P: Prémio A: Grau A X: Personalização |
121x2 22- Não. |
351310/1550nm | 0101:99 0202:98 ...... 5050.50 |
11 m x: Personalização |
25Fibra de 250 μM 09:900 μM fibra solta | CPC: CPC/UPC CPC/UPC 00: sem conector |
A: A B: B C:C |
|
| Grau | Número do porto | Comprimento de onda de funcionamento | Relação de acoplamento | Comprimento da fibra | Tipo de fibra | Tipo de ligação | Dimensão |
EX:WBC-P-12-35-50-1-09-0-B
Aplicação do acoplador de fibra óptica 1 × 2:
Sistemas FTTx
Redes LAN, WAN e Metro
Redes ópticas passivas analógicas/digitais
Telecomunicações de longa distância
Modulo de transmissor/receptor de tamanhos minúsculos
Sistema de comunicação óptica
Sistema de comunicação óptica
Sistema óptico de distribuição de energia
Sensores de fibra óptica
Sistema de ensaio óptico
Serviço Wuhan Geehe:
1) Alta estabilidade ambiental
Baixa perda de inserção, baixa perda dependente de polarização, baixa reflexão de volta e boa uniformidade
2) Estrutura compacta
Pequeno tamanho, pode ser instalado diretamente em uma variedade de caixa de transferência e apenas ocupar pouco espaço
3) Controlo rigoroso da qualidade
Garantimos que cada produto nas mãos dos clientes está sujeito a rigorosos padrões de teste
4) Entrega rápida
Com trabalhadores qualificados e estáveis, toda a rotatividade dos pedidos é mais rápida do que a dos concorrentes
5) Auditoria de fábrica
Nós cooperamos com marcas famosas e clientes japoneses, com 15 anos de experiência de inspeção de fábrica e estar familiarizado com todo o processo de inspeção pela SGS
