Detalhes do produto:
|
| Nome do modelo: | Dispositivo de separação de fibras fibrosas de um só modo 1550 0,9 mm | Tipo da configuração do acoplador ótico: comprimento de onda do funcionamento 1x2: | 1310nm, 1490nm, 1550 nanômetro |
|---|---|---|---|
| Relação de divisão: | 50/50,40/60,30/70,20/80,10/90,5/95 de etc. | outros tipos: | Singlewindow, Dualwindow, Triplewindow |
| Função: | Distribuição da fibra | Disponível pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, e ST/UPC |
| Alinhamento da polarização: | Linha central lenta ou linha central rápida | Tipo de fibra: | Cabo da fibra do PM |
| Tipo de embalagem: | Tubos de aço | Tipo de configuração: | 1 × 2 |
| Destacar: | 9/125 de divisor Singlemode de FBT,divisor de 1x2 FC/APC FBT,0.9mm 10/90 de divisor de FBT |
||

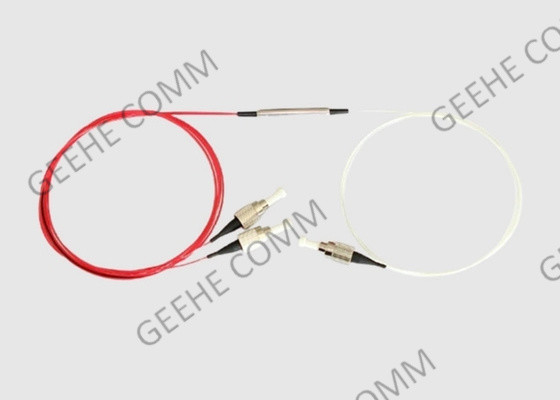

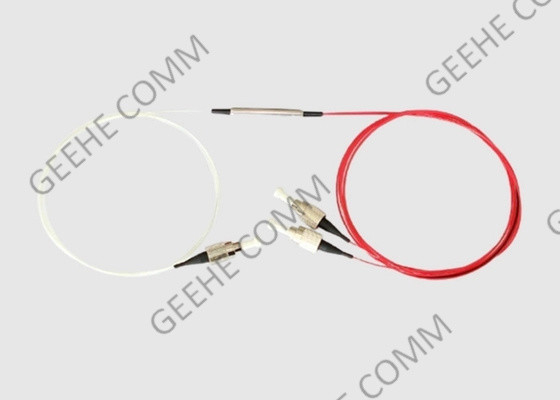

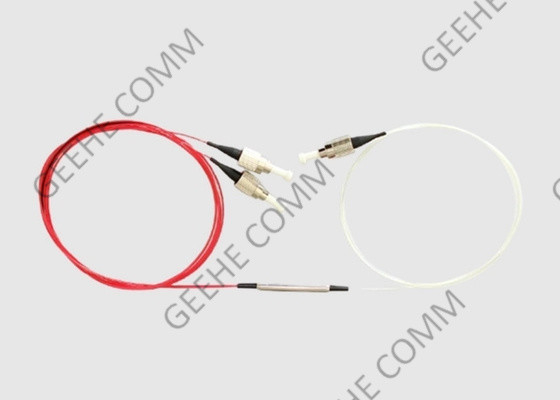

1x2 FC/APC FC/APC 9/125 FBT Splitter de modo único 1550 0,9mm 10/90 Relação de divisão
Breve Introdução ao acoplador óptico:
Os acopladores de fibra óptica Geehe (splitters) estão disponíveis em uma ampla gama de estilos e tamanhos para dividir ou combinar a luz com perda mínima.Todos os divisores são fabricados utilizando um processo muito simples que produzOs divisores podem ser fabricados em comprimentos de fibra personalizados e com qualquer tipo de conector.
WDM (multiplexagem por divisão de comprimento de onda), que são multiplexadores passivos e demultiplexadores.Estes acessórios permitem a concentração de sinais com diferentes comprimentos de onda num único cabo de fibra óptica ou, ao contrário, para separar sinais com diferentes comprimentos de onda para diferentes saídas no módulo WDM.
1 × 2 acoplador de fibra óptica Características e benefícios:
1) Baixa perda de inserção
2) Altas taxas de reflexão
3) Manipulação selectiva sobre comprimentos de onda ou sobre largura de banda
4) Alta estabilidade térmica e mecânica
5) Podem ser selecionadas proporções de divisão (1%... 50%)
6) Boa uniformidade de canal para canal
7) Produção de acordo com as especificações do cliente
Especificação e parâmetro do acoplador de duas janelas:
|
1×2 980 &1550 Especificação técnica WDM de pequena dimensão para a aquisição de divisores ópticos Versão:A/0 |
||||||||
| Especificações de desempenho | Parâmetros | Especificações | Unidade | Notas | ||||
| Distância de onda de trabalho do sinal (λs) | 1528 a 1569 | nm | ||||||
| Faixa de comprimento de onda de funcionamento da bomba (λp) | 965-985 | nm | ||||||
| Perda de inserção | sinais comuns | ≤ 0.20 | dB | |||||
| bomba ∆common@lp | ≤ 0.20 | dB | ||||||
| Isolamento | sinais comuns | ≥ 20 | dB | |||||
| bomba ∆common@lp | ≥ 17 | dB | ||||||
| Perda dependente da polarização | ≤ 0.05 | dB | ||||||
| Perda dependente da temperatura | ≤ 0.15 | dB | ||||||
| Directividade | ≥ 55 | dB | ||||||
| Temperatura de funcionamento | - 5 a 75 | °C | Max. Potência óptica | MW | 500 | |||
| Temperatura de armazenamento | -40 a 85 | °C | Umidade de funcionamento | % | 0 a 90 | |||
| Requisito de fiabilidade | Conforme com as normas GR-1209-CORE e GR-1221-CORE | |||||||
| Especificações de embalagem | Parâmetros | Especificações | ||||||
| Tipo de fibra | OFS 980-20, ou outras fibras | |||||||
| Dimensão | Φ2,4-L30 ((mm) | |||||||
| Duração da cauda de porco (todos os portos) | 10,0 ± 0,1 m | |||||||
| - Não. | Conector óptico (todas as portas) | Nenhum | ||||||
|
Notas: 1A perda dependente do comprimento de onda é a diferença entre a perda máxima de inserção e a perda mínima de inserção em toda a faixa de comprimento de onda de trabalho 2A perda dependente da temperatura é definida como a variação da perda de inserção em toda a gama de temperaturas de trabalho. 3Deve ser fornecido o relatório de fiabilidade de 1000 horas para 85°C, 85%RH ou 75°C, 90%RH. |
||||||||
Aplicação do acoplador de fibra óptica 1 × 2:
1Telecomunicações de longa distância e comunicações de dados
2Equipamento e sistemas de fibra óptica
3Sistemas CATV
4. Rede de Área Local, PON e FTTH
5Sensores de fibra
6. Conformidade
Conformidade
Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS
Wuhan Geehe Services:
1) Alta estabilidade ambiental
Baixa perda de inserção, baixa perda dependente de polarização, baixa reflexão de volta e boa uniformidade
2) Estrutura compacta
Pequeno tamanho, pode ser instalado diretamente em uma variedade de caixa de transferência e apenas ocupar pouco espaço
3) Controlo rigoroso da qualidade
Garantimos que cada produto nas mãos dos clientes está sujeito a rigorosos padrões de teste
4) Entrega rápida
Com trabalhadores qualificados e estáveis, toda a rotatividade dos pedidos é mais rápida do que a dos concorrentes
5) Auditoria de fábrica
Nós cooperamos com marcas famosas e clientes japoneses, com 15 anos de experiência de inspeção de fábrica e estar familiarizado com todo o processo de inspeção pela SGS
