Detalhes do produto:
|
| Nome do modelo: | Acoplador de divisor óptico | Comprimento de onda operacional: | 1310nm, 1490nm, 1550 nanômetro |
|---|---|---|---|
| Relação de divisão: | 50/50,40/60,30/70,20/80,10/90,5/95 de etc. | outros tipos: | Singlewindow, Dualwindow, Triplewindow |
| Função: | Distribuição da fibra | Disponível pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, e ST/UPC |
| Alinhamento da polarização: | Linha central lenta ou linha central rápida | Tipo de fibra: | Cabo da fibra do PM |
| Tipo de embalagem: | Tubos de aço | Tipo de configuração: | 1 × 3 |
| Destacar: | acoplador do cabo de fibra ótica 1565nm,Acoplador do cabo de fibra ótica 1×3,Acoplador ótico do divisor 1×3 |
||

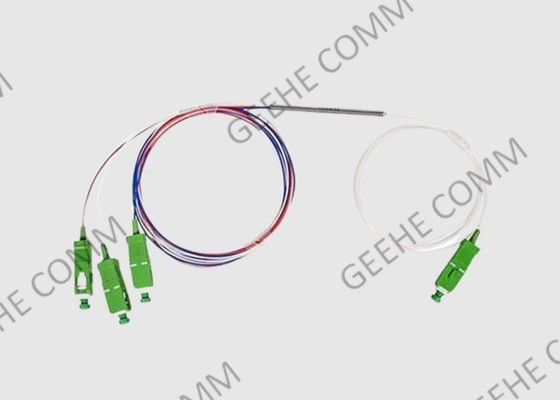

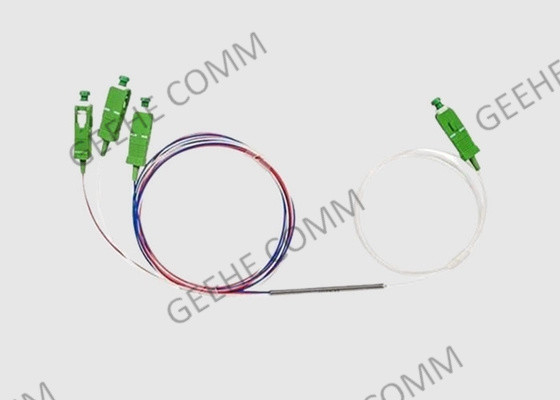

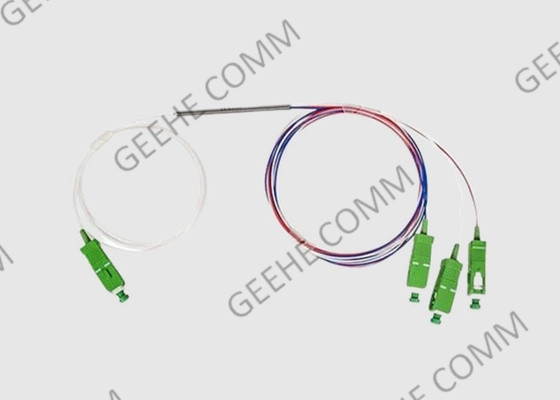

Ultra Size 1525-1565nm 1 × 3 acoplador de divisão óptica de banda larga
Breve Introdução ao acoplador óptico:
Os acopladores / divisores de modo único (SM) são feitos sob medida de acordo com as especificações dos nossos clientes.1Construímos tubos metálicos, caixas ABS, módulos de plástico,e conjuntos do tipo LGX com qualquer tipo de conector principal.
Os acopladores FBT baseiam-se no tipo padrão de janela dupla, com PDL muito baixo inferior a 0,06 dB para uma relação de acoplamento 50/50, sendo adequados para aplicações em que o PDL do sistema é crítico.A perda em troca, UPC ≥ 65DB, APC ≥ 50DB com alta conectividade.
1 × 2 acoplador de fibra óptica Características e benefícios:
1) Baixa perda e baixo WDL
2) PDL ultra-baixo
3) Largura de banda de operação ultra larga +/- 80 nm
4) Alta directividade
5) Embalagem miniatura
6) Janela de operação dupla
7) Embalagem compacta
Especificação e parâmetro do acoplador de duas janelas:
|
1X3 33x33x33 1525-1565nm WBC Especificação técnica para a aquisição de divisores ópticos Versão:A/0 |
|||||||||
| Parâmetros | Unidade | Especificações | |||||||
| Faixa de comprimento de onda de trabalho | nm | 1525 a 1565 | |||||||
| Perda de inserção (em toda a gama de comprimentos de onda) | dB | 4.6-5.2 | |||||||
| Perda de retorno óptico | Min. | dB | 50 | ||||||
| Uniformidade | Max. | dB | 0.6 | ||||||
| Directividade | Min. | dB | 55 | ||||||
| Perda dependente da polarização | Max. | dB | 0.2 | ||||||
| Perda dependente da temperatura | Max. | dB | 0.15 | ||||||
| Temperatura de funcionamento | °C | -5 ~ 75 | Max. Potência óptica | MW | 500 | ||||
| Temperatura de armazenamento | °C | -40 ~ 85 | Umidade de funcionamento | % | 0 ~ 90 | ||||
| Requisito de fiabilidade | Conforme com as normas GR-1209-CORE e GR-1221-CORE | ||||||||
| Especificações de embalagem | |||||||||
| Dimensão do pacote | Φ4.0×L60 | Comprimento da fibra | 1 ± 0,1 m | ||||||
| Tipo de fibra | Corning SMF28 ou outras fibras | ||||||||
| Tipo de cauda de porco | Fibra nua de 250 mm com tubo solto de 900 mm | ||||||||
| Código de cores da fibra | - Nenhum. | ||||||||
| Conectores | - Nenhum. | ||||||||
|
Notas: |
|||||||||
Aplicação do acoplador de fibra óptica 1 × 3:
Sistemas FTTx
Redes LAN, WAN e Metro
Redes ópticas passivas analógicas/digitais
Telecomunicações de longa distância
Modulo de transmissor/receptor de tamanhos minúsculos
Sistema de comunicação óptica
Sistema de comunicação óptica
Sistema óptico de distribuição de energia
Wuhan Geehe Services:
1) Alta estabilidade ambiental
Baixa perda de inserção, baixa perda dependente de polarização, baixa reflexão de volta e boa uniformidade
2) Estrutura compacta
Pequeno tamanho, pode ser instalado diretamente em uma variedade de caixa de transferência e apenas ocupar pouco espaço
3) Controlo rigoroso da qualidade
Garantimos que cada produto nas mãos dos clientes está sujeito a rigorosos padrões de teste
4) Entrega rápida
Com trabalhadores qualificados e estáveis, toda a rotatividade dos pedidos é mais rápida do que a dos concorrentes
5) Auditoria de fábrica
Nós cooperamos com marcas famosas e clientes japoneses, com 15 anos de experiência de inspeção de fábrica e estar familiarizado com todo o processo de inspeção pela SGS
