Detalhes do produto:
|
| Nome do modelo: | Acopladores de fibras fundidas | Comprimento de onda operacional: | 1310nm, 1490nm, 1550 nanômetro |
|---|---|---|---|
| Relação de divisão: | 50/50,40/60,30/70,20/80,10/90,5/95 de etc. | outros tipos: | Singlewindow, Dualwindow, Triplewindow |
| Função: | Distribuição da fibra | Disponível pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, e ST/UPC |
| Alinhamento da polarização: | Linha central lenta ou linha central rápida | Tipo de fibra: | Cabo da fibra do PM |
| Tipo de embalagem: | Tubos de aço | Tipo de configuração: | 1 × 3 |
| Destacar: | Acoplador de 1 a 3 cabos de fibra ótica,Acoplador de aço do cabo de fibra ótica do tubo,1 a acoplador fundido 3 da fibra |
||

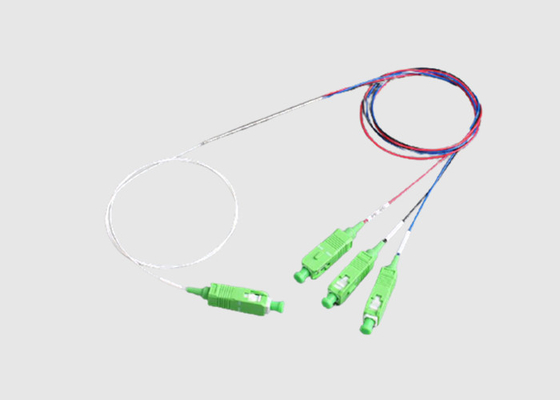

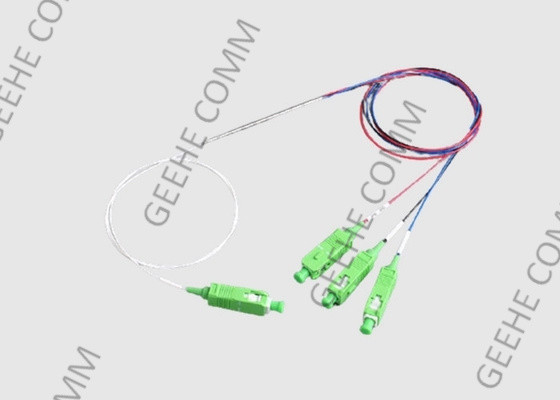

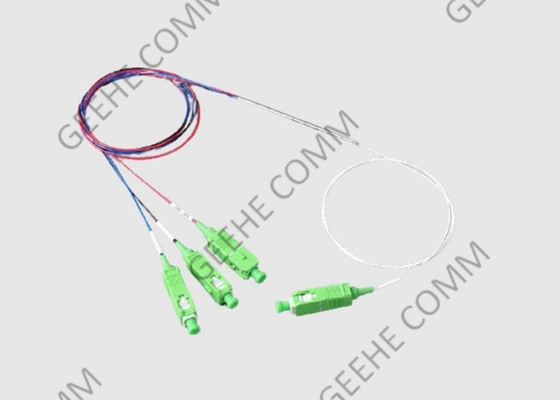

Splitter óptico 1 a 3 Tubos de aço acoplador de fibras de tipo fundido de modo único
Breve Introdução ao acoplador óptico:
FBT Optical Coupler (Splitter) 3 in 1 out Steel Tube Single Mode Fused Type Fiber Coupler FBT Fiber Optic Splitter pode ser adicionado com conectores de fibra SC FC LC ST conforme as necessidades dos clientes.Modo único 0.9mm fibra de tubo solta, comprimento de onda de 1310/1550nm ou 1310/1490/1550nm, razão de divisão padrão 33/33/33, Você também pode personalizar 30/30/40,30/35/35 para caber para dispositivo terminal de fibra interior / exterior.
Os acopladores FBT só passam comprimentos de onda definidos. Por exemplo, em um acoplador FBT de janela única, haverá um comprimento de onda definido normalmente 1310 então só suporta comprimento de onda 1310.
1 × 3 acoplador de fibra óptica Características e benefícios:
1) Baixa perda e baixo WDL
2) PDL extremamente baixa
3) Largura de banda de operação ultra larga +/- 80 nm
4) Alta directividade
5) Embalagem miniatura
6) Diferentes combinações de relação de engate
7) Baixo crosstalk & excesso de perda
8) Alta perda de retorno óptico
9) Disponível em operação de duplo/três comprimentos de onda
10) Terminação de conectores opcionais mediante pedido
11) Disponível em fibras de 250um e 900um, 2mm ou 3mm
Especificação e parâmetro do acoplador de duas janelas:
|
1X3 33x33x33 1310&1550nm WBC de pequena dimensão Especificação técnica para a aquisição de divisores ópticos Versão:A/0 |
||||||||||||
| Parâmetros | Unidade | Especificações | ||||||||||
| Faixa de comprimento de onda de trabalho | nm | 1310±20 e 1550±20 | ||||||||||
| Perda de inserção (em toda a gama de comprimentos de onda) | dB | ≤ 55 | ||||||||||
| Perda de retorno óptico | Min. | dB | 50 | |||||||||
| Directividade | Min. | dB | 55 | |||||||||
| Perda dependente da polarização | Max. | dB | 0.2 | |||||||||
| Perda dependente da temperatura | Max. | dB | 0.15 | |||||||||
| Temperatura de funcionamento | °C | -5 ~ 75 | Max. Potência óptica | MW | 500 | |||||||
| Temperatura de armazenamento | °C | -40 ~ 85 | Umidade de funcionamento | % | 0 ~ 90 | |||||||
| Requisito de fiabilidade | Conforme com as normas GR-1209-CORE e GR-1221-CORE | |||||||||||
| Especificações de embalagem | ||||||||||||
| Dimensão do pacote | Φ3.0×L48 ou Φ3.0×L45 | Comprimento da fibra | 1 ± 0,1 m | |||||||||
| Tipo de fibra | Corning SMF28 ou outras fibras | |||||||||||
| Tipo de cauda de porco | Fibras nuas de 250um | |||||||||||
| Código de cores da fibra | - Nenhum. | |||||||||||
| Conectores | - Nenhum. | |||||||||||
|
Notas: 1A perda dependente da temperatura é definida como a variação da perda de inserção em toda a gama de temperaturas de funcionamento.
2Deve ser fornecido o relatório de fiabilidade de 1000 horas para 85°C, 85%RH ou 75°C, 90%RH.
|
||||||||||||
Aplicação do acoplador de fibra óptica 1 × 3:
Sistemas FTTx
Redes LAN, WAN e Metro
Redes ópticas passivas analógicas/digitais
Telecomunicações de longa distância
Modulo de transmissor/receptor de tamanhos minúsculos
Sistema de comunicação óptica
Sistema de comunicação óptica
Sistema óptico de distribuição de energia
Wuhan Geehe Services:
1) Alta estabilidade ambiental
Baixa perda de inserção, baixa perda dependente de polarização, baixa reflexão de volta e boa uniformidade
2) Estrutura compacta
Pequeno tamanho, pode ser instalado diretamente em uma variedade de caixa de transferência e apenas ocupar pouco espaço
3) Controlo rigoroso da qualidade
Garantimos que cada produto nas mãos dos clientes está sujeito a rigorosos testes.
4) Entrega rápida
Com trabalhadores qualificados e estáveis, toda a rotatividade dos pedidos é mais rápida do que a dos concorrentes
5) Auditoria de fábrica
Nós cooperamos com marcas famosas e clientes japoneses, com 15 anos de experiência de inspeção de fábrica e estar familiarizado com todo o processo de inspeção pela SGS
