Detalhes do produto:
|
| Nome do modelo: | Acopladores de fibras fundidas | Comprimento de onda operacional: | 1310nm, 1490nm, 1550 nanômetro |
|---|---|---|---|
| Relação de divisão: | 50/50,40/60,30/70,20/80,10/90,5/95 de etc. | outros tipos: | Singlewindow, Dualwindow, Triplewindow |
| Função: | Distribuição da fibra | Disponível pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, e ST/UPC |
| Alinhamento da polarização: | Linha central lenta ou linha central rápida | Tipo de fibra: | Cabo da fibra do PM |
| Tipo de embalagem: | Tubos de aço | Tipo de configuração: | 1 × 2 |
| Destacar: | Divisor da fibra do WDM 1×2,Divisor 1550 da fibra do WDM,Divisor da fibra de 980 WDM |
||

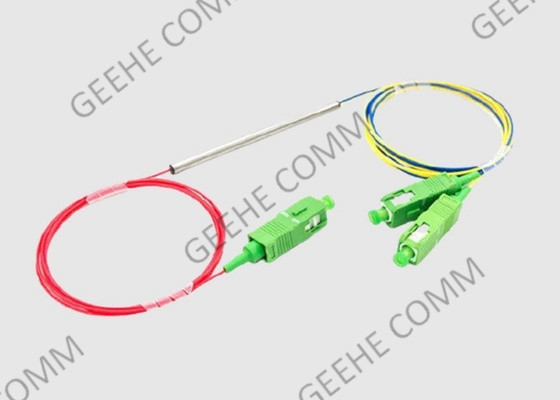

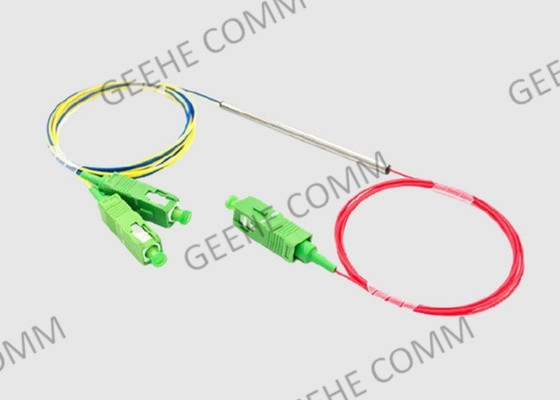

1 × 2 Tubos metálicos 980 & 1550 Splitters ópticos WDM de pequeno tamanho com conectores SC
Breve Introdução ao acoplador óptico:
Os acopladores / divisores de modo único (SM) são feitos sob medida de acordo com as especificações dos nossos clientes.1Construímos tubos metálicos, caixas ABS, módulos de plástico,e conjuntos do tipo LGX com qualquer tipo de conector principal.
Os acopladores FBT baseiam-se no tipo padrão de janela dupla, com PDL muito baixo inferior a 0,06 dB para uma relação de acoplamento 50/50, sendo adequados para aplicações em que o PDL do sistema é crítico.
1 × 2 acoplador de fibra óptica Características e benefícios:
1) Baixa perda e baixo WDL
2) PDL extremamente baixa
3) Largura de banda de operação ultra larga +/- 80 nm
4) Alta directividade
5) Embalagem miniatura
6) Janela de operação dupla
7) Embalagem compacta
Especificação e parâmetro do acoplador de duas janelas:
|
1×2 980 &1550 Especificação técnica WDM de pequena dimensão para a aquisição de divisores ópticos Versão:A/0 |
||||||||
| Especificações de desempenho | Parâmetros | Especificações | Unidade | Notas | ||||
| Distância de onda de trabalho do sinal (λs) | 1528 a 1569 | nm | ||||||
| Faixa de comprimento de onda de funcionamento da bomba (λp) | 965-985 | nm | ||||||
| Perda de inserção | sinais comuns | ≤ 0.20 | dB | |||||
| bomba ∆common@lp | ≤ 0.20 | dB | ||||||
| Isolamento | sinais comuns | ≥ 20 | dB | |||||
| bomba ∆common@lp | ≥ 17 | dB | ||||||
| Perda dependente da polarização | ≤ 0.05 | dB | ||||||
| Perda dependente da temperatura | ≤ 0.15 | dB | ||||||
| Directividade | ≥ 55 | dB | ||||||
| Temperatura de funcionamento | - 5 a 75 | °C | Max. Potência óptica | MW | 500 | |||
| Temperatura de armazenamento | -40 a 85 | °C | Umidade de funcionamento | % | 0 a 90 | |||
| Requisito de fiabilidade | Conforme com as normas GR-1209-CORE e GR-1221-CORE | |||||||
| Especificações de embalagem | Parâmetros | Especificações | ||||||
| Tipo de fibra | OFS 980-20, ou outras fibras | |||||||
| Dimensão | Φ2,4-L30 ((mm) | |||||||
| Duração da cauda de porco (todos os portos) | 10,0 ± 0,1 m | |||||||
| - Não. | Conector óptico (todas as portas) | Nenhum | ||||||
|
Notas: 1A perda dependente do comprimento de onda é a diferença entre a perda máxima de inserção e a perda mínima de inserção em toda a faixa de comprimento de onda de trabalho 2A perda dependente da temperatura é definida como a variação da perda de inserção em toda a gama de temperaturas de funcionamento. 3Deve ser fornecido o relatório de fiabilidade de 1000 horas para 85°C, 85%RH ou 75°C, 90%RH. |
||||||||
Aplicação do acoplador de fibra óptica 1 × 2:
Sistemas FTTx
Redes LAN, WAN e Metro
Redes ópticas passivas analógicas/digitais
Telecomunicações de longa distância
Modulo de transmissor/receptor de tamanhos minúsculos
Sistema de comunicação óptica
Sistema óptico de distribuição de energia
Wuhan Geehe Services:
1) Alta estabilidade ambiental
Baixa perda de inserção, baixa perda dependente de polarização, baixa reflexão de volta e boa uniformidade
2) Estrutura compacta
Pequeno tamanho, pode ser instalado diretamente em uma variedade de caixa de transferência e apenas ocupar pouco espaço
3) Controlo rigoroso da qualidade
Garantimos que cada produto nas mãos dos clientes está sujeito a rigorosos testes.
4) Entrega rápida
Com trabalhadores qualificados e estáveis, toda a rotatividade dos pedidos é mais rápida do que a dos concorrentes
5) Auditoria de fábrica
Nós cooperamos com marcas famosas e clientes japoneses, com 15 anos de experiência de inspeção de fábrica e estar familiarizado com todo o processo de inspeção pela SGS
