Detalhes do produto:
|
| Nome do modelo: | Acopladores de fibras fundidas | Comprimento de onda operacional: | 1310nm, 1490nm, 1550 nanômetro |
|---|---|---|---|
| Relação de divisão: | 50/50,40/60,30/70,20/80,10/90,5/95 de etc. | outros tipos: | Singlewindow, Dualwindow, Triplewindow |
| Função: | Distribuição da fibra | Disponível pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, e ST/UPC |
| Alinhamento da polarização: | Linha central lenta ou linha central rápida | Tipo de fibra: | Cabo da fibra do PM |
| Tipo de embalagem: | Tubos de aço | Tipo de configuração: | 1 × 2 |
| Destacar: | acoplador do cabo de fibra ótica de 2mm,Acoplador do cabo de fibra ótica 1×2,Acoplador de 980 cabos de fibra ótica |
||

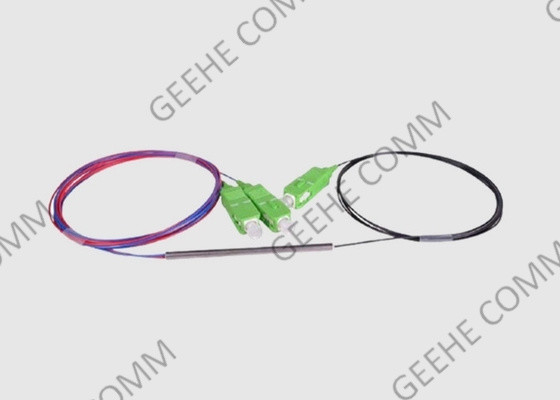

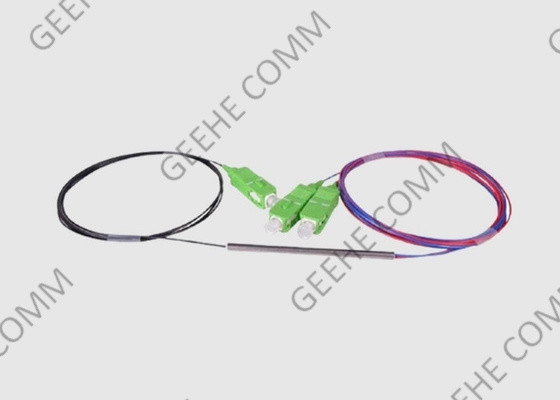

Modo único 2 mm Jaqueta 1 × 2 980 Ultra Small Coupler Splitters Ópticos
Breve Introdução ao acoplador óptico:
Os divisores ópticos bicónicos cónicos (FBT) fundidos de modo único estão disponíveis em uma ampla gama de proporções de divisão para atender a uma variedade de aplicações.Este acoplador de fibra de modo único particular está disponível em uma variedade de jaquetas e o pacote de tubo de aço inoxidável de baixo perfil fornece desempenho de banda larga bidirecional.
Os acopladores FBT baseiam-se no tipo padrão de janela dupla, com PDL muito baixo, inferior a 0,06 dB para uma relação de acoplamento de 50/50,1/90, sendo adequados para aplicações em que o PDL do sistema é crítico.
1 × 2 acoplador de fibra óptica Características e benefícios:
1) Baixa perda e baixo WDL
2) PDL extremamente baixa
3) Largura de banda de operação ultra larga +/- 80 nm
4) Alta directividade
5) Embalagem miniatura
6) Janela de operação dupla
7) Embalagem compacta
Especificação e parâmetro do acoplador de duas janelas:
|
1×2 980 Dimensões ultrapequenasacopladorEspecificação técnica para a aquisição de divisores ópticos ((80u 980 fibra) Versão: A/0 |
|||||||||
| Especificações de desempenho | Parâmetros | Especificações | Unidade | Notas | |||||
| Faixa de comprimento de onda de trabalho | 970-980 | nm | |||||||
| Perda de inserção | 25 | Max. | 1.6 | dB | |||||
| Min. | 1.2 | ||||||||
| 75 | Max. | 6.6 | dB | ||||||
| Min. | 5.5 | ||||||||
| Perda dependente da polarização | ≤ 0.1 | dB | |||||||
| Perda dependente da temperatura | ≤ 0.15 | dB | |||||||
| Directividade | ≥ 50 | dB | |||||||
| Temperatura de funcionamento | - 5 a 75 | °C | Max. Potência óptica | MW | 500 | ||||
| Temperatura de armazenamento | -40 a 85 | °C | Umidade de funcionamento | % | 0 a 90 | ||||
| Requisito de fiabilidade | Conforme com as normas GR-1209-CORE e GR-1221-CORE | ||||||||
| Especificações de embalagem | Parâmetros | Especificações | |||||||
| Tipo de fibra | CS980-80-20/165, ou outras fibras | ||||||||
| Dimensão | Φ2,4-L25 ((mm) | ||||||||
| Duração da cauda de porco (todos os portos) | 10,0 ± 0,1 m | ||||||||
| Código de cores da fibra | 25% de cor de porto | ||||||||
| - Não. | Conector óptico (todas as portas) | Nenhum | |||||||
|
Notas: 1A perda dependente do comprimento de onda é a diferença entre a perda máxima de inserção e a perda mínima de inserção em toda a faixa de comprimento de onda de trabalho 2A perda dependente da temperatura é definida como a variação da perda de inserção em toda a gama de temperaturas de trabalho. 3Deve ser fornecido o relatório de fiabilidade de 1000 horas para 85°C, 85%RH ou 75°C, 90%RH.
|
|||||||||
Aplicação do acoplador de fibra óptica 1 × 2:
Sistemas FTTx
Redes LAN, WAN e Metro
Redes ópticas passivas analógicas/digitais
Telecomunicações de longa distância
Modulo de transmissor/receptor de tamanhos minúsculos
Sistema de comunicação óptica
Sistema óptico de distribuição de energia
Sensores de fibra óptica
Sistema de ensaio óptico
Wuhan Geehe Services:
1) Alta estabilidade ambiental
Baixa perda de inserção, baixa perda dependente de polarização, baixa reflexão de volta e boa uniformidade
2) Estrutura compacta
Pequeno tamanho, pode ser instalado diretamente em uma variedade de caixa de transferência e apenas ocupar pouco espaço
3) Controlo rigoroso da qualidade
Garantimos que cada produto nas mãos dos clientes está sujeito a rigorosos testes.
4) Entrega rápida
Com trabalhadores qualificados e estáveis, toda a rotatividade dos pedidos é mais rápida do que a dos concorrentes
5) Auditoria de fábrica
Nós cooperamos com marcas famosas e clientes japoneses, com 15 anos de experiência de inspeção de fábrica e estar familiarizado com todo o processo de inspeção pela SGS
