Detalhes do produto:
|
| Nome do modelo: | 1X2 acoplador 1310/1550nm SC APC | Comprimento de onda operacional: | 1310nm, 1490nm, 1550 nanômetro |
|---|---|---|---|
| Relação de divisão: | 50/50,40/60,30/70,20/80,10/90,5/95 de etc. | outros tipos: | Singlewindow, Dualwindow, Triplewindow |
| Função: | Distribuição da fibra | Disponível pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, e ST/UPC |
| Alinhamento da polarização: | Linha central lenta ou linha central rápida | Tipo de fibra: | Fibras nuas de 250 mm |
| Tipo de embalagem: | Tubos de aço | Tipo de configuração: | 1 × 2 SC APC |
| Destacar: | Acoplador da fibra do SC APC 1X2,acoplador da fibra de 250um 1X2,acoplador de 1M Length Fiber Optic |
||

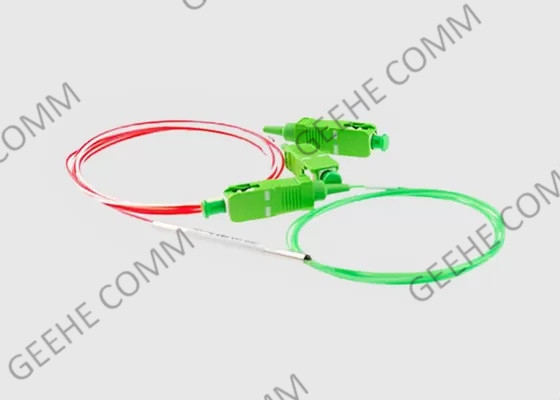

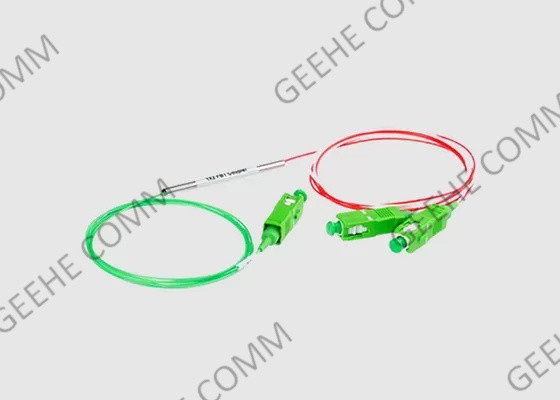

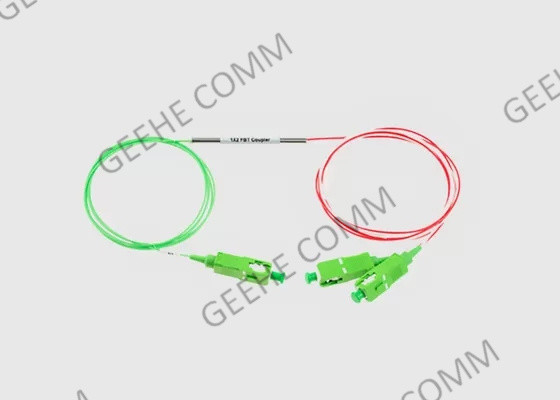

250um Tipo SM 1X2 acoplador 1310/1550nm 10/90 Proporção de divisão 1M comprimento
Breve Introdução ao acoplador óptico:
DWC (Dual Window Couplers) são divisores de modo único com uma relação de divisão definida de uma fibra de entrada para 2 fibras de saída.Relação de divisão de 10 e 250 μm de fibra nuaOs acopladores de janela dupla estão disponíveis com fibra de modo único de tubo solto de 900 μm ou fibra nua de 250 μm e terminados ou subminados conforme as suas necessidades.Acopladores de janela dupla não conectados vêm sem conectores para fácil empalhamento ou conectorizationOs acopladores de janela dupla conectados estão disponíveis com a sua escolha de conectores de fibra óptica: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC.
1 × 2 acoplador de fibra óptica Características e benefícios:
1) Baixa perda de inserção
2) Baixa PDL
3) Design compacto
4) Boa uniformidade de canal para canal
5) Largo comprimento de onda operacional: de 1260 nm a 1650 nm
6) Grande temperatura de funcionamento: de -40°C a 85°C
7) Alta fiabilidade e estabilidade
Certificação e conformidade:
1) GR-1209 - REQUISITOS CORE para componentes ópticos passivos
2) GR - 1221 - REQUISITOS de garantia da fiabilidade do núcleo para componentes ópticos passivos
3) GR - 326 - REQUISITOS CORE para conectores ópticos monomodo e conjuntos de saltadores
4) Norma TIA-604 de internabilidade de conectores de fibra óptica
5) Directiva RoHS relativa à restrição das substâncias perigosas.
Especificação e parâmetro do acoplador de duas janelas:
| Parâmetro | P | A | |||
| Comprimento de onda de operação ((nm) | 1310 e 1550 | ||||
| Largura de banda operacional ((nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Tipo de fibra ((dB) | Corning G652D OU Corning G657 A1 | ||||
| Perda de inserção (dB) |
50/50. | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 40,90 a 6,10/≤2.1 | |||
| 20/80 | 60,80 a 7,40/≤ 1.2 | 60,50 a 7,70/≤ 1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80 ~ 11.40/≤ 0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 140,60-15,50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 (em inglês) | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.15 | |||
| Perda de retorno (dB) | ≥ 50 | ≥ 45 | |||
| Directividade (dB) | ≥ 55 | ||||
| Temperatura de funcionamento ((°C) | -40 ~ +85 | ||||
* A especificação acima é sem conector
* Outras especificações podem ser feitas a pedido do cliente
Informações de encomenda:
| CBC- | - O quê? | X2- | 35 - | XX- | - O quê? | XX- | XX- | X |
| P: Prémio A: Grau A X: Personalização |
121x2 22- Não. |
351310/1550nm | 0101:99 0202:98 ...... 5050.50 |
11 m x: Personalização |
25Fibra de 250 μM 09:900 μM fibra solta | CPC: CPC/UPC CPC/UPC 00: sem conector |
A: A B: B C:C |
|
| Grau | Número do porto | Comprimento de onda de funcionamento | Relação de acoplamento | Comprimento da fibra | Tipo de fibra | Tipo de ligação | Dimensão |
EX:WBC-P-12-35-50-1-09-0-B
Aplicação do acoplador óptico de fibra óptica 2 × 2:
Sistemas FTTx
Redes LAN, WAN e Metro
Redes ópticas passivas analógicas/digitais
Telecomunicações de longa distância
Modulo de transmissor/receptor de tamanhos minúsculos
Sistema de comunicação óptica
Sistema de comunicação óptica
Sistema óptico de distribuição de energia
Sensores de fibra óptica
Sistema de ensaio óptico
Serviço Wuhan Geehe:
1) Alta estabilidade ambiental
Baixa perda de inserção, baixa perda dependente de polarização, baixa reflexão de volta e boa uniformidade
2) Estrutura compacta
Pequeno tamanho, pode ser instalado diretamente em uma variedade de caixa de transferência e apenas ocupar pouco espaço
3) Controlo rigoroso da qualidade
Garantimos que cada produto nas mãos dos clientes está sujeito a rigorosos testes.
4) Entrega rápida
Com trabalhadores qualificados e estáveis, toda a rotatividade dos pedidos é mais rápida do que a dos concorrentes
5) Auditoria de fábrica
Nós cooperamos com marcas famosas e clientes japoneses, com 15 anos de experiência de inspeção de fábrica e estar familiarizado com todo o processo de inspeção pela SGS
