Detalhes do produto:
|
| Nome do modelo: | Comprimentos dos cabos de fibra | Contagem de fibras: | Duplex |
|---|---|---|---|
| Tipo de fibra: | G657A | Material da bainha: | Montante de OFNR |
| Conectores: | SC-LC | Comprimento do cabo: | 0.5m/1m/1.5m ou personalizado |
| Endface do conector: | PC/UPC/APC | Diâmetro do cabo: | 0.9/1.8/2.0/3.0/4.8/7.0 milímetros |
| Cor da fibra: | Amarelo/alaranjado/Aqua/vermelho customerized | Ciclo do impacto: | 1500 |
| Destacar: | ST da ligação em ponte G657A da fibra ao SC,cabo de remendo da fibra do único modo 10G,ST ISO9001 ao cabo de remendo do SC |
||

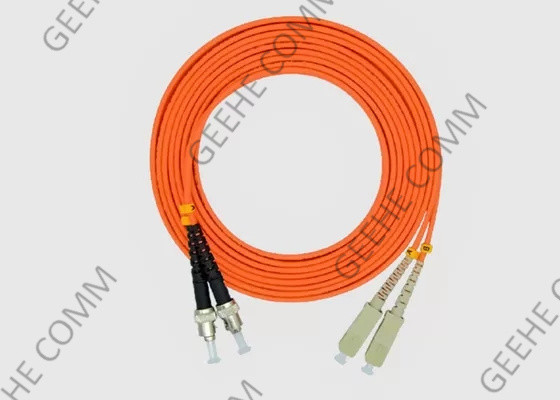

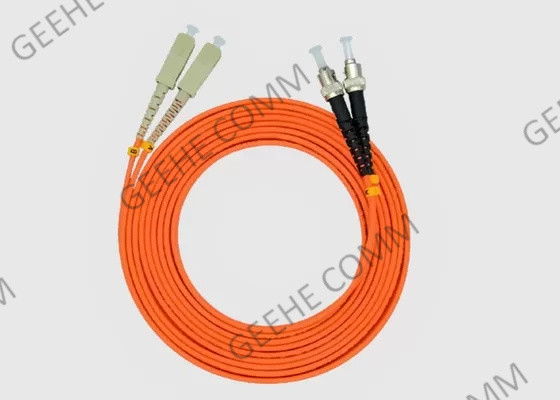

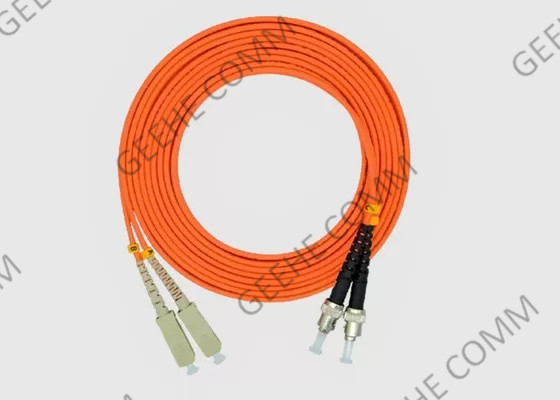

Fibra Jumper G657A ST para SC Duplex 10g Single Mode Fiber Patch Cord
1Introdução básica:
Os cabos de parche de fibra óptica de modo único (SM) e multi-modo (MM) e manutenção da polarização (PM) e os conjuntos de cabos ópticos apresentam peças de qualidade e especificações de desempenho garantidas.Cordões de parche monomodo e multimodo Especificações são por par emparelhado a 1310 nm e 1550 nm com tolerância de comprimento de ± 10% (tolerância mínima é de ± 5 cm)Os nossos cordões de parche estão disponíveis com opções de conectores ST, FC, SC, LC, FC/APC e SC/APC ou como uma montagem pigtail.
Este cabo de adesivo de modo único usa um cabo de adesivo de fibra ótica de 9/125μm com conectores duplos ST/UPC em uma extremidade e conectores duplos SC/APC na outra.
2Benefícios e características do saltador de fibra óptica:
3Aplicações de saltadores de fibra óptica:
4Especificações e parâmetros tecnológicos
| Construção | |
| Contagem de fibras | 2- Fibras redondas |
| Classificações de cabos | Plenário (OFNP) A redução do fumo e o halogénio zero (LSZH) |
| Tipos de fibras | Modo único: OS2 9/125um Multimodo: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Tipos de conectores | Duplex LC Uniboot |
| Cor do casaco | OS1/OS2: Amarelo OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Verde-limão |
| Propriedades físicas | |
| Diâmetro externo do cabo (OD) | 2.0 mm |
| Radius de curvatura (min) | 40 mm |
| Durabilidade dos conectores | 500 ciclos |
| Radius de curvatura (min) | 20 mm (40 mm) |
| Propriedades ópticas | |
| Perda de inserção do conector | MM: 0,15 dB max (IL otimizado) 0,10 dB max (IL ultra-baixo) 0,25 dB max (IL otimizado) |
| SM: 0,25 dB max (IL otimizado) | |
| Perda de retorno do conector | 26dB min (MM) 55dB min (SM) 65dB min (SM/APC) |
| Propriedades ambientais | |
| Temperatura de armazenagem e transporte | -40°C-+70 °C |
| Temperatura de funcionamento e de instalação | -40°C-+70 °C |
5Informações de encomenda
| Código | Tipo de fibra | Tipo de cabo | Material do casaco | Cores | Duração (m) | ||||
| P | 3 | OM3 | AR2 | 2 mm | L | LSZH | Y | Amarelo | 1 |
| 4 | OM4 | AX2 | Rondas de 2,4 mm | R | OFFNR | A | Aqua | 2 | |
| 7 | G.657A1 | P | OFPN | E | Erika Violet | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Informações de encomenda legadas
| Fim do conector | Modo | Configuração do cabo | Cor do cabo | Diâmetro do cabo | Comprimento do cabo (m) | ||||
| LC para LC | 9 | OS1/OS2 | D | Duplex | Y | Amarelo | 2.4 mm | 1 | |
| 7A1 | G.657A1 | DR | Duplex Riser | A | Aqua | 3.0 mm | 2 | ||
| 7A2 | G.657A2 | DP | Plenário Duplex | P | Vermelho | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6. Opções disponíveis
-- LC opções de saltador de fibra óptica personalizadas incluem.
-- LC/PC (contacto físico)
-- LC/UPC (ultra-contato físico)
-- Polido LC/APC (contacto físico angular)
Capa: Riser (OFNR), Plenum (OFNP), Low Smoke Zero Halogens (LSZH), PVC
Diâmetro: 0,9 mm (900μm), 1,6 mm, 1,8 mm, 2,0 mm, 3,0 mm
Cores do casaco: Aquático, Laranja, Verde, Vermelho, Azul, Cinza, Preto, Amarelo
LC Multimodo 62,5/125μm Fibra MMF (cabo de fibra óptica Corning)
LC Multimodo 50/125μm MMF OM2 Fibra (Cable Corning de Fibra Óptica)
LC Multimodo 50/125μm MMF OM3 10Gb Fibra Laser Otimizada (Fibra Corning)
Os cabos LC Simplex ou LC Duplex também estão disponíveis em cores opcionais.
LC Standard boot, LC 45° angular boot, LC 90° angular boot, ou opções de bota curta.
Corning Fiber Optic Cable, ou Fiber One Fiber.
