Detalhes do produto:
|
| Nome do modelo: | OM1 Cable de revestimento de fibra óptica de PVC de 2,0 mm | Conector de fibra: | SC a ST |
|---|---|---|---|
| Núcleo da fibra: | Modo multi | Cores: | Laranja, personalizado. |
| Diâmetro do cabo: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Vestidos de casaco: | PVC |
| Tipo de conector: | Duplex | Comprimento (metros): | 10M |
| Destacar: | Cabo do remendo da fibra ótica do PVC OM1,Cabo multimodo do remendo da fibra ótica,Cabo de remendo frente e verso da fibra ótica de RoHS |
||

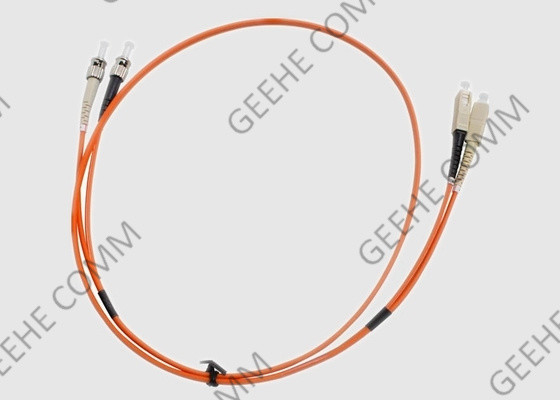

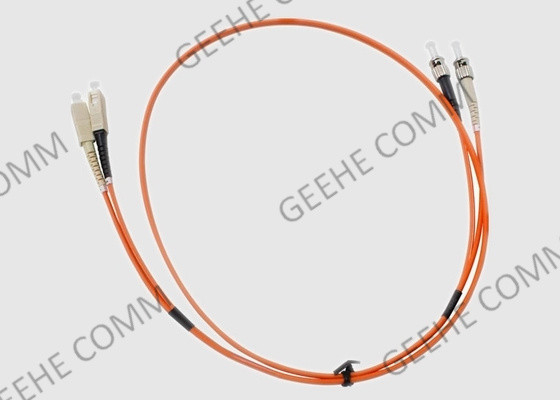

SC para ST Duplex Multi-Mode OM1 PVC 2.0mm Fibra Óptica Patch Cable
1Introdução básica:
O cabo de patch multimodo usa cabo de fibra óptica de 62,5/125μm com conectores SC duplos em uma extremidade e conectores ST duplos na outra.SC são conectores quadrados push-pull e utilizados com dispositivos como painéis de fibra, conversores de mídia, etc. Os conectores ST têm barris metálicos que se torcem em um recipiente ST, também conhecido como uma baioneta.
O tipo de polimento é PC (Fisical Contact) para excelente contacto e desempenho.
2Benefícios e Características do Cordão do Parche:
3Aplicações de cordões de fibra óptica:
Comunicações por fibra óptica, vídeo, LAN, sistemas CATV
Rede de acesso óptico
Transmissão de dados por fibra óptica
Centros de dados
Rede de Área Local
Equipamento de ensaio
4Especificação e parâmetro tecnológico
| Parâmetros | Valor | ||||
| Tipo de conector | LC/UPC,LC/UPC | ||||
| Comprimento de onda do centro(nm) | 1310 ou 1550 | ||||
| Max.Perda de inserção(dB) | 0.3 | ||||
| Min.Ratio de extinção(dB) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 55 | ||||
| Min.Pérdida de retorno(APC)(dB) | 65 | ||||
| Orientação fundamental | Eixo lento | ||||
| Alinhamento do eixo(deg) | ± 3 | ||||
| Temperatura de funcionamento°C) | -20~+70 | ||||
| Temperatura de armazenamento°C) | -40~+85 | ||||
| Tipo de fibra | Fibra de milho | ||||
* Para Dispositivo com conector.IL é 0,3dB superior,RL é 5dB inferior,ER é 2dB inferior.
* A tecla de conector por defeito está alinhada com o eixo lento.
5.SC Especificação do conector e parâmetro tecnológico:
| Parâmetro | Unidade | Índice | |||
| Tipo da face final | PC | UPC | APC | ||
| II | dB | SM: ≤ 0.3,MM ≤ 0.1 | |||
| Repetitividade | dB | ≤ 0.1 | |||
| Intercâmbio | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 anos |
| MM | dB | ≥ 36(Sem conector APC) | |||
| Tempos de acasalamento | >1000 | ||||
| Temperatura de funcionamento | °C | -40 ~ +80 | |||
6Como escolher os cabos de fibra?
1) Modo de cabo de fibra: modo único ou multimodo
O modo dos cabos de fibra indica como os feixes de luz viajam dentro da fibra.
2) Número de fios de fibra: Simplex ou Duplex
De acordo com o número de fios de fibra, existem cordões de fibra simplex e duplex.cordão de fibra simplex contém uma única fibra com um conector simplex em cada extremidadePode ser ligado com um par de módulos transceptores BiDi com uma porta.Considerando que o cordão duplex de fibras é constituído por dois fios de vidro ou plástico com um conector duplex (ou considerados como dois conectores simplex)É frequentemente ligado a transceptores comuns ou transceptores BiDi de fibra dupla.
3) Escolha o tipo de chapéu de cabo adequado (PVC/LSZH/OFNP/Armored)
Normalmente, existem três tipos de capas de cabo: Cloreto de polivinil (PVC), Halogênio Zero de Fumo Baixo (LSZH) e Pleno Não Condutor de Fibra Óptica (OFNP).Você pode ver há características na figura abaixo e escolher o certo para a sua rede.
4) Escolha o tipo de polir de conector adequado (UPC/APC)
Uma vez que a perda do conector APC é menor do que os conectores UPC, geralmente, o desempenho óptico dos conectores APC é melhor do que os conectores UPC.os conectores APC são amplamente utilizados em aplicações como FTTx, rede óptica passiva (PON) e multiplexagem por divisão de comprimento de onda (WDM) que são mais sensíveis à perda de retorno.Por isso, deve ponderar os prós e contras.Com aquelas aplicações que exigem sinalização de fibra óptica de alta precisão, APC deve ser a primeira consideração, mas sistemas digitais menos sensíveis irá executar igualmente bem usando UPC.cor do conector do cabo de parche APC é verde, e de UPC patch cable é azul.
