Detalhes do produto:
|
| Nome modelo: | O remendo da fibra ótica cabografa FC a FC | Conector: | FC a FC |
|---|---|---|---|
| Tipo da fibra: | SM/MM/OM3,9/125μm | Contagem da fibra: | 2 núcleos |
| Diâmetro do cabo: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Bainha exterior: | PVC LSZH OFNR OFNP |
| Cor do cabo: | Auqa, amarelo, etc. alaranjado. | Comprimento do cabo: | 1M, 2M, 3M, 5M ou conforme o pedido do cliente |
| Serviço: | OEM&ODM | Amostras: | livre |
| Destacar: | cabo de remendo da fibra ótica de 2M FC To FC,Cabo de remendo da fibra ótica do revestimento de LZSH,fc frente e verso de 2m ao cabo de remendo do fc |
||

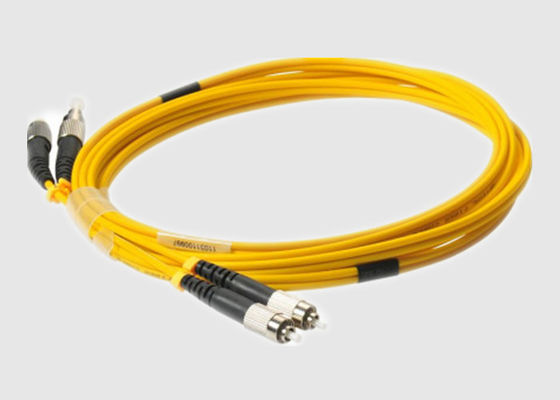

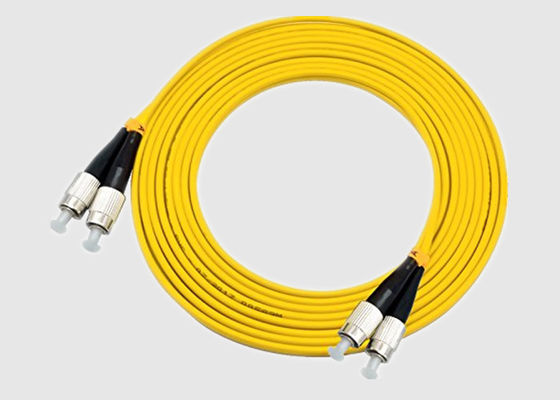

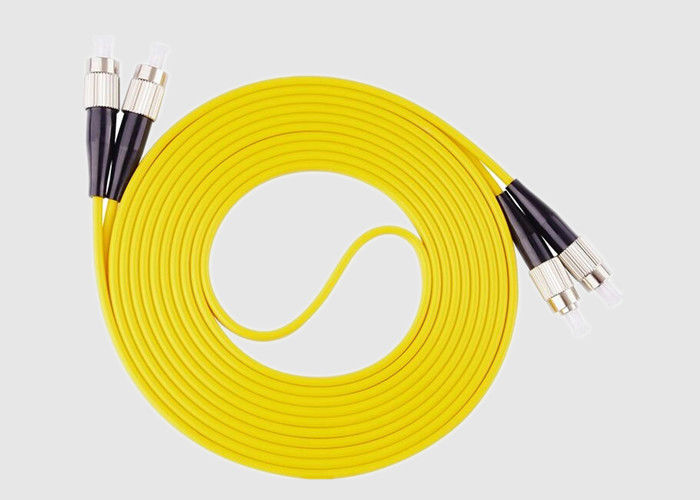

O duplex alto 2M Fiber Optic Patch do revestimento da perda do retorno LZSH cabografa FC a FC
1. Introdução básica:
O cabo de remendo multimodo de FC/UPC-FC/UPC tem a inserção 100%, a perda de retorno, a cara da extremidade, e a inspeção da interferência.
Os conectores da fibra em ambas as extremidades contêm linhas da conexão da fibra ótica são cabos de remendo da fibra ótica, e as cabeças em ambas as extremidades do cabo de remendo da fibra ótica podem ser as mesmas ou diferente, que fazem a variedade do cabo da fibra ótica variou. Mas o modo do encabeçamento precisa de ser o mesmo, tal como o único-modo a Singlemode, multimodo a multimodo.
Os cabos do remendo da fibra de FC são amplamente utilizados no trajeto ótico, com metalheads e a virola cerâmica. Têm a boa estabilidade e umas épocas pluggable mais altas do que as cabeças plásticas. o diâmetro do cabo de 0.9/1.8/2.0/2.8/3.0mm pode ser selecionado.
2. Benefício & características do cabo de remendo:
3. Aplicações do cabo de remendo da fibra ótica:
4. Parâmetro de Specification&Technology
| Parâmetros | Valor | ||||
| Tipo do conector | LC/UPC, LC/UPC | ||||
| Comprimento de onda do centro (nanômetro) | 1310 ou 1550 | ||||
| Perda de Max.Insertion (DB) | 0,3 | ||||
| Relação de Min.Extinction (DB) | 23 | ||||
| Perda de Min.Return (UPC) (DB) | 50 | ||||
| Perda de Min.Return (APC) (DB) | 60 | ||||
| Orientação chave | Linha central lenta | ||||
| Alinhamento da linha central (graus) | ±3 | ||||
| Temperatura de funcionamento (℃) | -20~+70 | ||||
| Temperatura de armazenamento (℃) | -40~+85 | ||||
| Tipo da fibra | PM Panda Fiber | ||||
* para o dispositivo com connector.IL é 0.3dB mais altamente, RL é 5dB abaixa, ER é 2dB mais baixo.
* a chave do conector do defeito é alinhada à linha central lenta.
5. LC ao parâmetro da tecnologia de Specification& do conector de FC:
| Parâmetro | Unidade | Posicione | |||
| Tipo da Fim-cara | PC | UPC | APC | ||
| IL | DB | Manutenção programada: ≤0.3; Milímetro ≤0.1 | |||
| Repetibilidade | DB | ≤0.1 | |||
| permutabilidade | DB | ≤0.2 | |||
| RL | Manutenção programada | DB | ≥50 | ≥50 | ≥50 |
| Milímetro | DB | ≥36(sem conector do APC) | |||
| Épocas de acoplamento | >1000 | ||||
| Temperatura de funcionamento | ℃ | -40~ +80 | |||
* EX: OFC-D-LA-LA-09-0-1.0
6. Informação pedindo do conector de FC:
| OFC | - X | - XX | - XX | - XX | - X | - X |
| S: Palavra simples D: Duplex |
FÁ: FC/APC FC: FC/UPC FP: FC/PC |
FÁ: LC/APC FC: LC/UPC FP: LC/PC |
09:0.9mm 20:2.0mm 30:3.0mm | 0: G652D 1: 2:50 de G657A/125 3:62.5/125 4: outro | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modo da fibra | Tipo do conector | Tipo do conector | Diâmetro do cabo | Tipo da flange | Comprimento da fibra |
* EX: OFC-S-FA-FC-09-1-0.5
7. Tipo polonês abreviaturas:
Nota: O tipo polonês afeta a quantidade de reflexão traseira, igualmente conhecida como a reflectância.
PC - Contato físico. Lustrado para criar uma leve abóbada na extremidade da virola que ajuda a maximizar o sinal que está sendo transmitido.
UPC - Contato ultra físico. Um lustro mais extensivo do que o tipo do PC, uma forma maior da abóbada é criado que umas ajudas mais adicionais para maximizar o sinal que está sendo transmitido.
APC - Contato físico angular. Lustrado em um ângulo um pouco do que uma forma da abóbada. Este é o tipo polonês o mais eficiente.
