Detalhes do produto:
|
| Nome do modelo: | Duplex 2.0mm cordão de remendo | Contagem de fibras: | Duplex |
|---|---|---|---|
| Tipo de fibra: | Modo único | Material da bainha: | OFNR Riser, LZSH |
| Conectores: | E2000 para FC | Comprimento do cabo: | 0.5m/1m/1.5m ou personalizado |
| Endface do conector: | PC/UPC/APC | Diâmetro do cabo: | 0.9/2.0/3.0/4.8/7.0 |
| Cor da fibra: | Amarelo/alaranjado/Aqua/vermelho customerized | Ciclo do impacto: | 1500 |
| Destacar: | Cabo de remendo da fibra do único modo do duplex 2.0mm,9/125 de cabo de remendo da fibra do único modo OS2,Cabo de remendo da fibra do único modo E2000 |
||
Fibra Óptica Jumper 50/125 LC UPC-LC UPC OM3 Simplex 3.0mm LSZH
1Introdução básica:
Os cabos de fibra óptica de modo único enviam um sinal de luz de cada vez e podem ser usados para corridas mais longas do que os multimodos porque têm mais resistência à atenuação.
O núcleo de um cabo de fibra óptica de modo único é de 9/125μ (micron).
Os cabos de patch de fibra óptica de modo único podem suportar aplicações Ethernet gigabit por até 10 quilômetros.

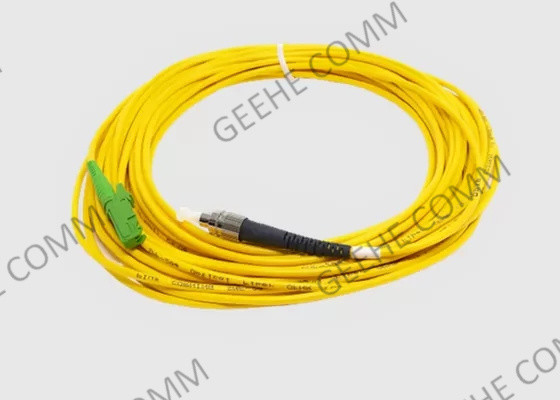

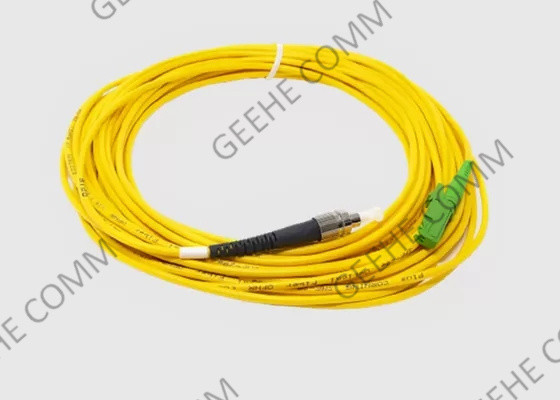

Conectores FC/APC para E2000/APC
Cabos de fibra óptica simples
2Benefícios e características do saltador de fibra óptica:
3Aplicações de saltadores de fibra óptica:
4Especificações e parâmetros tecnológicos
| Construção | |
| Contagem de fibras | 2- Fibras redondas |
| Classificações de cabos | Plenário (OFNP) A redução do fumo e o halogénio zero (LSZH) |
| Tipos de fibras | Modo único: OS2 9/125um Multimodo: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Tipos de conectores | Duplex LC Uniboot |
| Cor do casaco | OS1/OS2: Amarelo OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Verde-limão |
| Propriedades físicas | |
| Diâmetro externo do cabo (OD) | 2.0 mm |
| Radius de curvatura (min) | 40 mm |
| Durabilidade dos conectores | 500 ciclos |
| Radius de curvatura (min) | 20 mm (40 mm) |
| Propriedades ópticas | |
| Perda de inserção do conector | MM: 0,15 dB max (IL otimizado) 0,10 dB max (IL ultra-baixo) 0,25 dB max (IL otimizado) |
| SM: 0,25 dB max (IL otimizado) | |
| Perda de retorno do conector | 26dB min (MM) 55dB min (SM) 65dB min (SM/APC) |
| Propriedades ambientais | |
| Temperatura de armazenagem e transporte | -40°C-+70 °C |
| Temperatura de funcionamento e de instalação | -40°C-+70 °C |
5Informações de encomenda
| Código | Tipo de fibra | Tipo de cabo | Material do casaco | Cores | Duração (m) | ||||
| P | 3 | OM3 | AR2 | 2 mm | L | LSZH | Y | Amarelo | 1 |
| 4 | OM4 | AX2 | Rondas de 2,4 mm | R | OFFNR | A | Aqua | 2 | |
| 7 | G.657A1 | P | OFPN | E | Erika Violet | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Informações de encomenda
| Fim do conector | Modo | Configuração do cabo | Cor do cabo | Diâmetro do cabo | Comprimento do cabo (m) | ||||
| E2000 para FC | 9 | OS1/OS2 | D | Duplex | Y | Amarelo | 2.4 mm | 1 | |
| 7A1 | G.657A1 | DR | Duplex Riser | A | Aqua | 3.0 mm | 2 | ||
| 7A2 | G.657A2 | DP | Plenário Duplex | P | Vermelho | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6. Opções disponíveis
-- LC opções de saltador de fibra óptica personalizadas incluem.
-- LC/PC (contacto físico)
-- LC/UPC (ultra-contato físico)
-- Polido LC/APC (contacto físico angular)
Capa: Riser (OFNR), Plenum (OFNP), Low Smoke Zero Halogens (LSZH), PVC
Diâmetro: 0,9 mm (900μm), 1,6 mm, 1,8 mm, 2,0 mm, 3,0 mm
Cores do casaco: Aquático, Laranja, Verde, Vermelho, Azul, Cinza, Preto, Amarelo
LC Multimodo 62,5/125μm Fibra MMF (cabo de fibra óptica Corning)
LC Multimodo 50/125μm MMF OM2 Fibra (Cable Corning de Fibra Óptica)
LC Multimodo 50/125μm MMF OM3 10Gb Fibra Laser Otimizada (Fibra Corning)
Os cabos LC Simplex ou LC Duplex também estão disponíveis em cores opcionais.
LC Standard boot, LC 45° angular boot, LC 90° angular boot, ou opções de bota curta.
Corning Fiber Optic Cable, ou Fiber One Fiber.
Ligue-nos hoje para falar com um dos nossos vendedores qualificados para ajudar a responder a quaisquer perguntas.
7Como escolher os cabos de fibra?
1) Modo de cabo de fibra: modo único ou multimodo
O modo dos cabos de fibra indica como os feixes de luz viajam dentro da fibra.
2) Número de fios de fibra: Simplex ou Duplex
De acordo com o número de fios de fibra, existem cordões de fibra simplex e duplex.cordão de fibra simplex contém uma única fibra com um conector simplex em cada extremidadePode ser ligado com um par de módulos transceptores BiDi com uma porta.Considerando que o cordão duplex de fibras é constituído por dois fios de vidro ou plástico com um conector duplex (ou considerados como dois conectores simplex)É frequentemente ligado a transceptores comuns ou transceptores BiDi de fibra dupla.
3) Tipo de blindagem do cabo direito (PVC/LSZH/OFNP/Armored)
Normalmente, existem três tipos de capas de cabo: Cloreto de polivinil (PVC), Halogênio Zero de Fumo Baixo (LSZH) e Pleno Não Condutor de Fibra Óptica (OFNP).Você pode ver há características na figura abaixo e escolher o certo para a sua rede.
4) Tipo de conector: LC, SC, ST ou Outros
Existem muitos tipos de conectores usados em cabos de fibra como LC, SC, ST, MTP ou MPO listados neste artigo.Há um design de conector mais recente chamado conector MDC, que permite a maior densidade de conectores possível, proporcionando uma vantagem de 3X sobre um conector LC padrão.Portanto, é melhor confirmar o tipo de interface dos dispositivos que está a usar pela primeira vez.
5) Escolha o tipo de polir de conector adequado (UPC/APC)
Uma vez que a perda do conector APC é menor do que os conectores UPC, geralmente, o desempenho óptico dos conectores APC é melhor do que os conectores UPC.os conectores APC são amplamente utilizados em aplicações como FTTx, rede óptica passiva (PON) e multiplexagem por divisão de comprimento de onda (WDM) que são mais sensíveis à perda de retorno.Por isso, deve ponderar os prós e contras.Com aquelas aplicações que exigem sinalização de fibra óptica de alta precisão, APC deve ser a primeira consideração, mas sistemas digitais menos sensíveis irá executar igualmente bem usando UPC.cor do conector do cabo de parche APC é verde, e de UPC patch cable é azul.
8O ateliê de cordões de fibra.
