Detalhes do produto:
|
| Nome do modelo: | Salto de fibra óptica | Contagem de fibras: | Simplex |
|---|---|---|---|
| Tipo de fibra: | OM3 | Material da bainha: | Montante de OFNR |
| Conectores: | LC ao LC | Comprimento do cabo: | 0.5m/1m/1.5m ou personalizado |
| Endface do conector: | PC/UPC/APC | Diâmetro do cabo: | 0.9/2.0/3.0/4.8/7.0 |
| Cor da fibra: | Amarelo/alaranjado/Aqua/vermelho customerized | Ciclo do impacto: | 1500 |
| Destacar: | LC à fibra ótica Jumper Cable do LC,Fibra Jumper Cables da palavra simples 3.0mm LSZH,Palavra simples 3.0mm LC à ligação em ponte da fibra do LC |
||

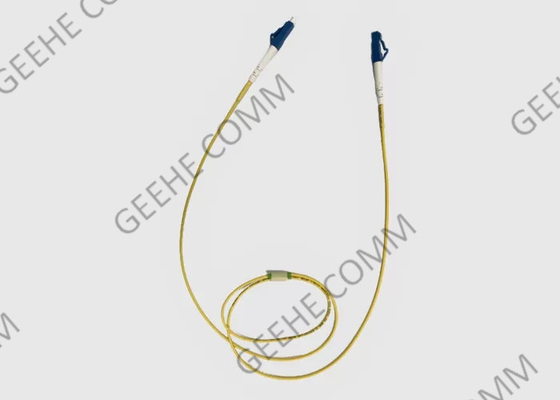

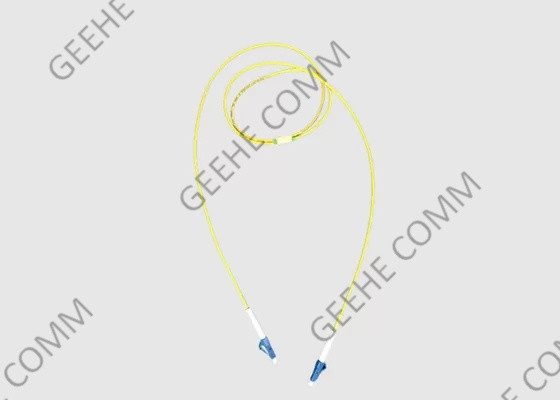

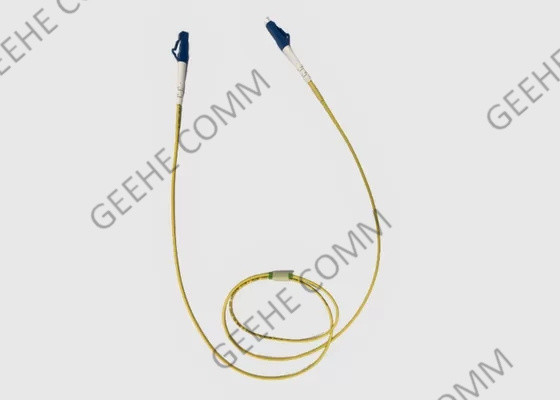

Fibra Óptica Jumper 50/125 LC UPC-LC UPC OM3 Simplex 3.0mm LSZH
1Introdução básica:
O jumper de fibra óptica LC-LC é um produto popular com uma tira de aço inoxidável em espiral na fibra para excelente resistência à torção e compressão.O revestimento exterior resistente protege o cabo no espaço do centro de dadosMelhor trabalhar em ambientes internos e adversos.
Os nossos saltadores de fibra óptica foram concebidos para lhe fornecer tudo o que precisa para configurar a sua rede de fibra óptica, desde cabos, painéis, caixas de terminação e materiais de limpeza.Os nossos cabos de fibra óptica estão disponíveis com combinações de LCOs cabos OM3 são de até 30 metros e os cabos OM4 de até 100 metros.
2Benefícios e características do saltador de fibra óptica:
3Aplicações de saltadores de fibra óptica:
4Especificações e parâmetros tecnológicos
| Construção | |
| Contagem de fibras | 2- Fibras redondas |
| Classificações de cabos | Plenário (OFNP) A redução do fumo e o halogénio zero (LSZH) |
| Tipos de fibras | Modo único: OS2 9/125um Multimodo: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Tipos de conectores | Duplex LC Uniboot |
| Cor do casaco | OS1/OS2: Amarelo OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Verde-limão |
| Propriedades físicas | |
| Diâmetro externo do cabo (OD) | 2.0 mm |
| Radius de curvatura (min) | 40 mm |
| Durabilidade dos conectores | 500 ciclos |
| Radius de curvatura (min) | 20 mm (40 mm) |
| Propriedades ópticas | |
| Perda de inserção do conector | MM: 0,15 dB max (IL otimizado) 0,10 dB max (IL ultra-baixo) 0,25 dB max (IL otimizado) |
| SM: 0,25 dB max (IL otimizado) | |
| Perda de retorno do conector | 26dB min (MM) 55dB min (SM) 65dB min (SM/APC) |
| Propriedades ambientais | |
| Temperatura de armazenagem e transporte | -40°C-+70 °C |
| Temperatura de funcionamento e de instalação | -40°C-+70 °C |
5Informações de encomenda
| Código | Tipo de fibra | Tipo de cabo | Material do casaco | Cores | Duração (m) | ||||
| P | 3 | OM3 | AR2 | 2 mm | L | LSZH | Y | Amarelo | 1 |
| 4 | OM4 | AX2 | Rondas de 2,4 mm | R | OFFNR | A | Aqua | 2 | |
| 7 | G.657A1 | P | OFPN | E | Erika Violet | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Informações de encomenda
| Fim do conector | Modo | Configuração do cabo | Cor do cabo | Diâmetro do cabo | Comprimento do cabo (m) | ||||
| LC para LC | 9 | OS1/OS2 | D | Duplex | Y | Amarelo | 2.4 mm | 1 | |
| 7A1 | G.657A1 | DR | Duplex Riser | A | Aqua | 3.0 mm | 2 | ||
| 7A2 | G.657A2 | DP | Plenário Duplex | P | Vermelho | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6. Opções de conector de fibra disponíveis
-- LC opções de saltador de fibra óptica personalizadas incluem.
-- LC/PC (contacto físico)
-- LC/UPC (ultra-contato físico)
-- Polido LC/APC (contacto físico angular)
Capa: Riser (OFNR), Plenum (OFNP), Low Smoke Zero Halogens (LSZH), PVC
Diâmetro: 0,9 mm (900μm), 1,6 mm, 1,8 mm, 2,0 mm, 3,0 mm
Cores do casaco: Aquático, Laranja, Verde, Vermelho, Azul, Cinza, Preto, Amarelo
LC Multimodo 62,5/125μm Fibra MMF (cabo de fibra óptica Corning)
LC Multimodo 50/125μm MMF OM2 Fibra (Cable Corning de Fibra Óptica)
LC Multimodo 50/125μm MMF OM3 10Gb Fibra Laser Otimizada (Fibra Corning)
Os cabos LC Simplex ou LC Duplex também estão disponíveis em cores opcionais.
LC Standard boot, LC 45° angular boot, LC 90° angular boot, ou opções de bota curta.
Corning Fiber Optic Cable, ou Fiber One Fiber.
Ligue-nos hoje para falar com um dos nossos vendedores qualificados para ajudar a responder a quaisquer perguntas.
7Como escolher os cabos de fibra?
1) Modo de cabo de fibra: modo único ou multimodo
O modo dos cabos de fibra indica como os feixes de luz viajam dentro da fibra.
2) Número de fios de fibra: Simplex ou Duplex
De acordo com o número de fios de fibra, existem cordões de fibra simplex e duplex.cordão de fibra simplex contém uma única fibra com um conector simplex em cada extremidadePode ser ligado com um par de módulos transceptores BiDi com uma porta.Considerando que o cordão duplex de fibras é constituído por dois fios de vidro ou plástico com um conector duplex (ou considerados como dois conectores simplex)É frequentemente ligado a transceptores comuns ou transceptores BiDi de fibra dupla.
3. Escolha o tipo de chapéu de cabo adequado (PVC/LSZH/OFNP/Armored)
Normalmente, existem três tipos de capas de cabo: Cloreto de polivinil (PVC), Halogênio Zero de Fumo Baixo (LSZH) e Pleno Não Condutor de Fibra Óptica (OFNP).Você pode ver há características na figura abaixo e escolher o certo para a sua rede.
4Tipo de conector: LC, SC, ST ou outros
Existem muitos tipos de conectores usados em cabos de fibra como LC, SC, ST, MTP ou MPO listados neste artigo.Há um design de conector mais recente chamado conector MDC, que permite a maior densidade de conectores possível, proporcionando uma vantagem de 3X sobre um conector LC padrão.Portanto, é melhor confirmar o tipo de interface dos dispositivos que está a usar pela primeira vez.
5. Escolha o tipo de polir de conector adequado (UPC/APC)
Uma vez que a perda do conector APC é menor do que os conectores UPC, geralmente, o desempenho óptico dos conectores APC é melhor do que os conectores UPC.os conectores APC são amplamente utilizados em aplicações como FTTx, rede óptica passiva (PON) e multiplexagem por divisão de comprimento de onda (WDM) que são mais sensíveis à perda de retorno.Por isso, deve ponderar os prós e contras.Com aquelas aplicações que exigem sinalização de fibra óptica de alta precisão, APC deve ser a primeira consideração, mas sistemas digitais menos sensíveis irá executar igualmente bem usando UPC.cor do conector do cabo de parche APC é verde, e de UPC patch cable é azul.
8Oficina de cordões de fibra óptica
