Detalhes do produto:
|
| Nome do modelo: | Cabos duplex de fibra óptica Uniboot 5M | Contagem de fibras: | Duplex |
|---|---|---|---|
| Tipo de fibra: | Multimodo | Material da bainha: | Montante de OFNR |
| Conectores: | LC ao LC | Comprimento do cabo: | 0.5m/1m/1.5m ou personalizado |
| Endface do conector: | PC/UPC/APC | Diâmetro do cabo: | 0.9/2.0/3.0/4.8/7.0 |
| Cor da fibra: | Amarelo/alaranjado/Aqua/vermelho customerized | Ciclo do impacto: | 1500 |
| Destacar: | Cabo de Uniboot 5M Duplex Fiber Optic,Cabo de remendo Lc multimodo de OM3 10Gb Lc,5M Patch Cord Multimode Lc Lc |
||

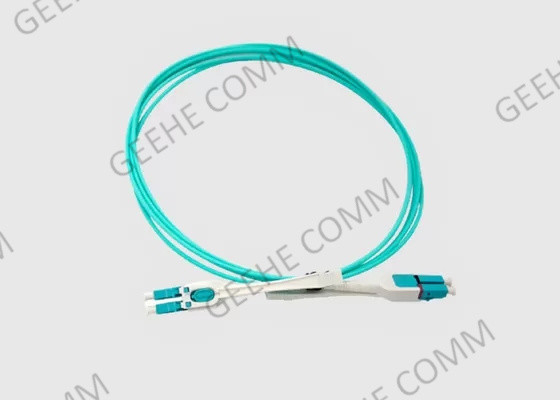

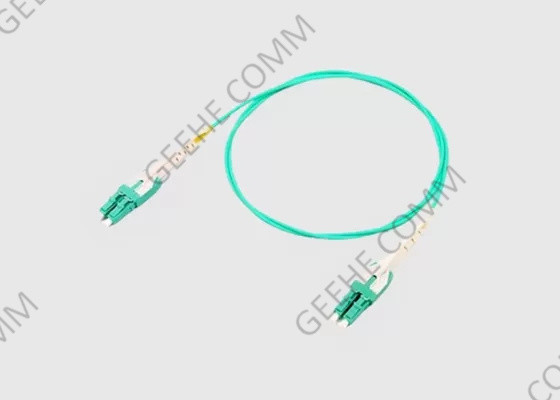

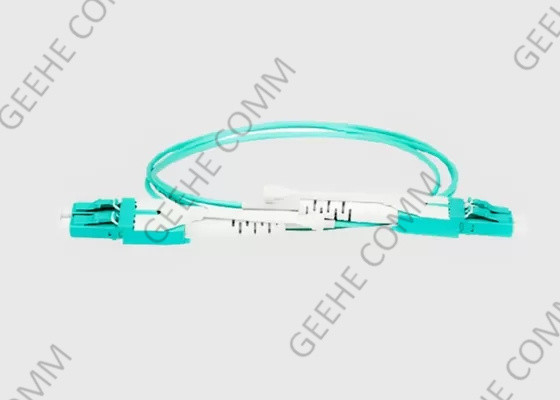

LC para LC OM3 10Gb Uniboot 5M Duplex Multimode Fibra Óptica
1Introdução básica:
O cabo de patch Uniboot coloca ambas as fibras simplex em uma jaqueta, enquanto ainda termina em um conector duplex LC ou SC.o que significa que ambas as fibras são revestidas separadamenteO tamanho típico da jaqueta é de 3 mm e em um cabo de zip, isso seria de 6 mm de largura.
Terminação: LC Uniboot, SC Uniboot, LC, SC, FC, ST, MTRJ, MTP®/MPO (polishes de modo único UPC e APC)
Material da jaqueta: Plenum, Riser e LSZH
Tipos de fibras: Laser otimizado 10G OM3, OM2 em 50mm e 62.5, Modo único
2. Benefícios e Características do Cordão de Patch de Fibra Óptica Uniboot:
3. Aplicações do Cordão do Patch Uniboot:
4Especificações e parâmetros tecnológicos
| Construção | |
| Contagem de fibras | 2- Fibras redondas |
| Classificações de cabos | Plenário (OFNP) A redução do fumo e o halogénio zero (LSZH) |
| Tipos de fibras | Modo único: OS2 9/125um Multimodo: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Tipos de conectores | Duplex LC Uniboot |
| Cor do casaco | OS1/OS2: Amarelo OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Verde-limão |
| Propriedades físicas | |
| Diâmetro externo do cabo (OD) | 2.0 mm |
| Radius de curvatura (min) | 40 mm |
| Durabilidade dos conectores | 500 ciclos |
| Radius de curvatura (min) | 20 mm (40 mm) |
| Propriedades ópticas | |
| Perda de inserção do conector | MM: 0,15 dB max (IL otimizado) 0,10 dB max (IL ultra-baixo) 0,25 dB max (IL otimizado) |
| SM: 0,25 dB max (IL otimizado) | |
| Perda de retorno do conector | 26dB min (MM) 55dB min (SM) 65dB min (SM/APC) |
| Propriedades ambientais | |
| Temperatura de armazenagem e transporte | -40°C-+70 °C |
| Temperatura de funcionamento e de instalação | -40°C-+70 °C |
5Informações de encomenda
| Código | Tipo de fibra | Tipo de cabo | Material do casaco | Cores | Duração (m) | ||||
| P | 3 | OM3 | AR2 | 2 mm | L | LSZH | Y | Amarelo | 1 |
| 4 | OM4 | AX2 | Rondas de 2,4 mm | R | OFFNR | A | Aqua | 2 | |
| 7 | G.657A1 | P | OFPN | E | Erika Violet | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Informações de encomenda legadas
| Fim do conector | Modo | Configuração do cabo | Cor do cabo | Diâmetro do cabo | Comprimento do cabo (m) | ||||
| LC para LC | 9 | OS1/OS2 | D | Duplex | Y | Amarelo | 2.4 mm | 1 | |
| 7A1 | G.657A1 | DR | Duplex Riser | A | Aqua | 3.0 mm | 2 | ||
| 7A2 | G.657A2 | DP | Plenário Duplex | P | Vermelho | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6. Opções disponíveis
-- LC opções de saltador de fibra óptica personalizadas incluem.
-- LC/PC (contacto físico)
-- LC/UPC (ultra-contato físico)
-- Polido LC/APC (contacto físico angular)
Capa: Riser (OFNR), Plenum (OFNP), Low Smoke Zero Halogens (LSZH), PVC
Diâmetro: 0,9 mm (900μm), 1,6 mm, 1,8 mm, 2,0 mm, 3,0 mm
Cores do casaco: Aquático, Laranja, Verde, Vermelho, Azul, Cinza, Preto, Amarelo
LC Multimodo 62,5/125μm Fibra MMF (cabo de fibra óptica Corning)
LC Multimodo 50/125μm MMF OM2 Fibra (Cable Corning de Fibra Óptica)
LC Multimodo 50/125μm MMF OM3 10Gb Fibra Laser Otimizada (Fibra Corning)
Os cabos LC Simplex ou LC Duplex também estão disponíveis em cores opcionais.
LC Standard boot, LC 45° angular boot, LC 90° angular boot, ou opções de bota curta.
Corning Fiber Optic Cable, ou Fiber One Fiber.
Ligue-nos hoje para falar com um dos nossos vendedores qualificados para ajudar a responder a quaisquer perguntas.
