Detalhes do produto:
|
| Nome do modelo: | Frigoríficos de acoplamento FBT | Escala de comprimento de onda de funcionamento: | 1310nm, 1490nm, 1550 nanômetro |
|---|---|---|---|
| Relatório de divisão: | 50/50,40/60,30/70,20/80,10/90,5/95 de etc. | outros tipos: | Janela única, dupla, tripla, WDM |
| Tipo de dispositivo: | Acoplador fundido | Disponível pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, e ST/UPC |
| Alinhamento da polarização: | Linha central lenta ou linha central rápida | Tipo de fibra: | Cabo da fibra do PM |
| Dimensão do pacote: | Ø4x40;Ø4x54;98x16x9 mm | Tipo de configuração: | 1×2 com conector do LC |
| Destacar: | Divisores de 50/50 de acoplador da relação FBT,Divisores do acoplador de FBT com caixa do ABS,Tipo acoplador de 1×2 FBT da fibra ótica |
||

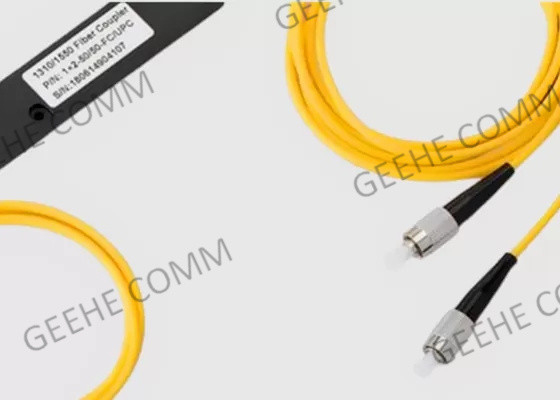

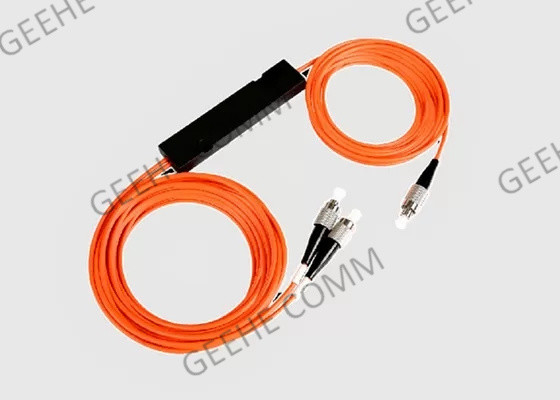

1 × 2 FC SC Single Mode 50/50 Ratio FBT Coupler Splitters com caixa ABS
Breve Introdução ao acoplador óptico:
Os acopladores de fibra óptica foram desenvolvidos usando tecnologia de fibra fundida.
1×2 Fibra Splitter FBT Tipo SPTF12 é projetado para dividir sinais de fibra a uma certa proporção com diferentes cabos de fibra e conectores.0 mm de cabo de fibra óptica na parte de entrada e saídaVocê pode personalizar diferentes proporções de divisão de 1% a 50%.
Características e benefícios do acoplador de fibra óptica:
Especificação e parâmetro do acoplador de três janelas:
| Parâmetro | P | A | |||
| Comprimento de onda de operação ((nm) | 1310&1490&1550 | ||||
| Largura de banda de operação ((nm) | 1310 ± 40 nm,1490 ± 40 nm,1550 ± 40 nm | ||||
| Tipo de fibra ((dB) | Corning G652D OU Corning G657 A1 | ||||
| Perda de inserção (dB) |
50:50 | ≤ 3.4 | ≤ 3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 40,90 a 6,10/≤2.1 | |||
| 10:90 | 9.60~10.50/≤0.6 | 8.80 ~ 11.40/≤ 0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.1 | |||
| Perda de retorno (dB) | ≥ 55 | ≥ 45 | |||
| Directividade (dB) | ≥ 55 | ||||
| Temperatura de funcionamento ((°C) | -40 ~ +85 | ||||
Informações de encomenda:
| CBC- | - O quê? | X2- | 345 - | XX- | - O quê? | XX- | XX- | X |
| P: Prémio A: Grau A X: a pedido |
121x2 22- Não. |
1310&1490&1550nm | 0101:99 0505:95 ...... 5050.50 |
11 m x: a pedido |
25Fibras soltas | CPC: CPC/UPC CPC/UPC 00: sem conector |
A: A B: B C: C |
|
| Grau | Número do porto | Operação comprimento de onda | Relação de acoplamento | Comprimento da fibra | Tipo de fibra | Tipo de conector | Dimensão |
Combinação FBT Comparar com PLC Splitter:
| Parâmetros | Frigorífico de combustível | PLC Splitter |
| Método de fabrico | Dois ou mais pedaços de fibras ópticas são unidos e colocados em um dispositivo de fibra fundida.As fibras são então desenhadas de acordo com o ramo de saída e relação com uma fibra sendo escolhida como a entrada. | É composto por um chip óptico e várias matrizes ópticas, dependendo da relação de saída. |
| Comprimento de onda operacional | 1310nm e 1550nm (padrão); 850nm (customizado) | 1260 nm -1650 nm (com um comprimento de onda total) |
| Aplicação | HFC (rede de fibras e cabos coaxial para CATV); Todas as aplicações FTIH. | O mesmo. |
| Desempenho | Para divisões maiores, a confiabilidade pode tornar-se um problema. | Bom para todas as divisões, alto nível de fiabilidade e estabilidade. |
| Input/Output | Uma ou duas entradas com uma saída máxima de 32 fibras. | Uma ou duas entradas com uma saída máxima de 64 fibras. |
| Pacote | Tubos de aço (usados principalmente em equipamentos); módulo ABS preto (convencional) | O mesmo. |
| Cabo de entrada/saída | Fibra óptica nua; 0,9 mm, 2,0 mm e 3,0 mm | O mesmo. |
| Tamanho da embalagem | 1×2 a 1×8 de tamanho menor do que o PLC | Mais do que 1 × 8, PLC Splitter tamanho é menor |
| Estabilidade e Confiabilidade | A estabilidade é melhor. | Alta estabilidade não como FBT Splitter |
Aplicação do acoplador de fibra óptica:
Sistemas de comunicação óptica
CATV
Instrumentos de ensaio
Redes de área local
Mancha de proteção metálica
Multimodo
Encomenda 250 fibras nuas ou 900 microns de tubo solto
Pode ser conectado para se adequar ao seu aplicativo
Disponíveis vários rácios de divisão
Serviço Wuhan Geehe:
1) Alta estabilidade ambiental
Baixa perda de inserção, baixa perda dependente de polarização, baixa reflexão de volta e boa uniformidade
2) Estrutura compacta
Pequeno tamanho, pode ser instalado diretamente em uma variedade de caixa de transferência e apenas ocupar pouco espaço
3) Controlo rigoroso da qualidade
Garantimos que cada produto nas mãos dos clientes está sujeito a rigorosos padrões de teste
4) Entrega rápida
Com trabalhadores qualificados e estáveis, toda a rotatividade dos pedidos é mais rápida do que a dos concorrentes
5) Auditoria de fábrica
Nós cooperamos com marcas famosas e clientes japoneses, com 15 anos de experiência de inspeção de fábrica e estar familiarizado com todo o processo de inspeção pela SGS
