Detalhes do produto:
|
| Model Name: | ST to ST Fiber Jumper Cable | Sheath Material: | OFNR Riser |
|---|---|---|---|
| Cable Length: | 3m or Customerized | Propagation Mode: | Multi Mode,Single Mode |
| Tensile strength(N): | ≥55 | Cable Diameter: | 0.9mm, 2mm or 3mm |
| Connector: | ST to ST Connector | End-Face Type: | UPC,PC,APC |
| Jacket Color: | Yellow,Orange, White or Customerized | ||
| Destacar: | 62.5/125 fibra Jumper Cable,OM1 fibra Jumper Cable,cabo de remendo frente e verso de 3m |
||

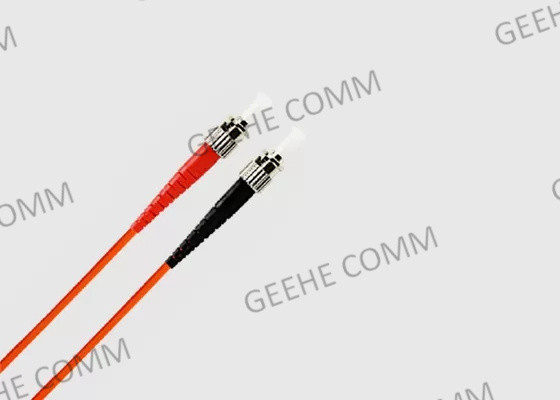

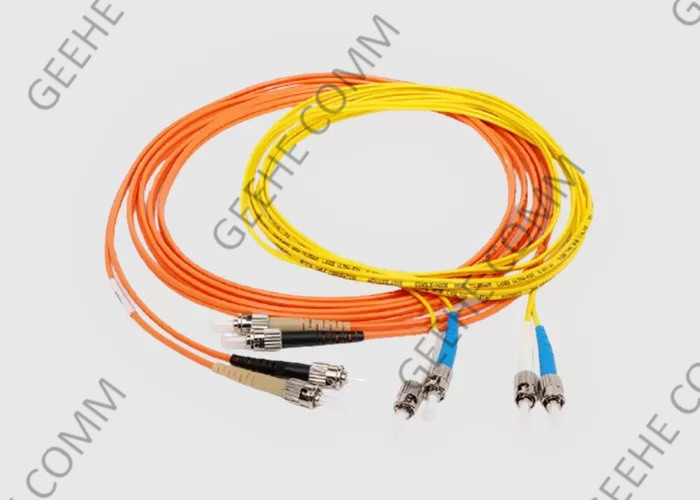

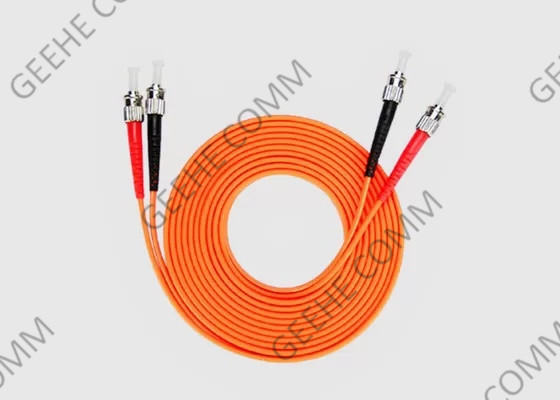

3 Meter Duplex 62.5/125 (OM1) ST para ST Fibra Jumper Cable
1Introdução básica:
A escolha de cabos de fibra óptica pode afetar a rapidez com que os dados são transmitidos de um ponto a outro.
Geehe's ST para terminação ST, este cabo de fibra óptica de alta qualidade é projetado especificamente para Ethernet rápido, ATM, e aplicações Gigabit Ethernet.Os pequenos conectores LC satisfazem a necessidade de uma maior densidade de portas tanto na sala de telecomunicações como na área de trabalho e oferecem o dobro da densidade de portas dos conectores tradicionais de fibra SC e STO conector LC com o seu design de clip de fecho em estilo RJ é fácil de ligar e desligar e dá a cada ligação maior durabilidade em resistir a puxões, tensões, engarrafamentos,e impactos durante a instalação e manutenção de cabosO conector ST possui um sistema de bloqueio de baioneta.
2. Benefícios e características do cabo de adesivo FC para FC:
3Aplicações de cordões de fibra óptica:
4Especificação e parâmetro tecnológico
| Parâmetros | Valor | ||||
| Tipo de conector | ST/UPC,ST/UPC | ||||
| Comprimento de onda do centro(nm) | 1310 ou 1550 | ||||
| Max.Perda de inserção(dB) | 0.3 | ||||
| Min.Ratio de extinção(dB) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 50 | ||||
| Min.Pérdida de retorno(APC)(dB) | 60 | ||||
| Orientação fundamental | Eixo lento | ||||
| Alinhamento do eixo(deg) | ± 3 | ||||
| Temperatura de funcionamento°C) | -20~+70 | ||||
| Temperatura de armazenamento°C) | -40~+85 | ||||
| Tipo de fibra | Fibra PM Panda | ||||
* Para Dispositivo com conector.IL é 0,3dB superior,RL é 5dB inferior,ER é 2dB inferior.
* A tecla de conector por defeito está alinhada com o eixo lento.
5. ST Especificação do conector e parâmetro tecnológico:
| Parâmetro | Unidade | Índice | |||
| Tipo da face final | PC | UPC | APC | ||
| II | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Repetitividade | dB | ≤ 0.1 | |||
| Intercâmbio | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Sem conector APC) | |||
| Tempos de acasalamento | >1000 | ||||
| Temperatura de funcionamento | °C | -40 ~ +80 | |||
6O nosso serviço:
A seleção do seu cordão é importante para o tipo de rede de fibra óptica em que você está trabalhando.Outro fator a considerar é o tipo polido ao utilizar cabos de modo único.
Embora a escolha do seu cordão é importante, é apenas uma parte da rede de fibra óptica para escolher.
8Como escolher os cabos de fibra?
1)Modo do cabo de fibra: modo único ou multimodo
O modo dos cabos de fibra indica como os feixes de luz viajam dentro da fibra.
2) Número de fios de fibra: Simplex ou Duplex
De acordo com o número de fios de fibra, existem cordões de fibra simplex e duplex.cordão de fibra simplex contém uma única fibra com um conector simplex em cada extremidadePode ser ligado com um par de módulos transceptores BiDi com uma porta.Considerando que o cordão duplex de fibra é constituído por dois fios de vidro ou plástico com um conector duplex (ou considerados como dois simples)
3) Tipo de blindagem do cabo direito (PVC/LSZH/OFNP/Armored)
Normalmente, existem três tipos de capas de cabo: Cloreto de polivinil (PVC), Halogênio Zero de Fumo Baixo (LSZH) e Pleno Não Condutor de Fibra Óptica (OFNP).Você pode ver há características na figura abaixo e escolher o certo para a sua rede.
4) Tipo de conector: LC, SC, ST ou outros
SC - um conector de estilo snap-in. Conhecido por seu excelente desempenho.
ST - um conector de escolha muito popular para redes multimodo.que permitam uma simples instalação de ligação e desconexão.
FC - foi um tempo o tipo de conector monomodo mais popular, mas agora é tipicamente substituído por conectores SC e LC.Utilizam um tipo de acoplamento de parafuso para ser utilizado em ambientes de alta vibração e são comumente utilizados para datacom, telecomunicações, equipamento de medição e lasers de modo único.
LC - um pequeno conector de fator de forma, medindo metade do tamanho de um conector SC.ou Conectores Locais, estes conectores snap-in são tipicamente utilizados para conexões de alta densidade e são compatíveis com dispositivos plug-and-play, como módulos SFP e transceptores XFP.
5) Escolha o tipo de polir de conector adequado (UPC/APC)
Uma vez que a perda do conector APC é menor do que os conectores UPC, geralmente, o desempenho óptico dos conectores APC é melhor do que os conectores UPC.os conectores APC são amplamente utilizados em aplicações como FTTx, rede óptica passiva (PON) e multiplexagem por divisão de comprimento de onda (WDM) que são mais sensíveis à perda de retorno.Por isso, deve ponderar os prós e contras.Com aquelas aplicações que exigem sinalização de fibra óptica de alta precisão, APC deve ser a primeira consideração, mas sistemas digitais menos sensíveis irá executar igualmente bem usando UPC.cor do conector do cabo de parche APC é verde, e de UPC patch cable é azul.
