Detalhes do produto:
|
| Nome do modelo: | Ligação em ponte da fibra ótica de ST-ST | Material da bainha: | Montante de OFNR |
|---|---|---|---|
| Comprimento do cabo: | 5m ou Customerized | Modo da propagação: | Multi modo, único modo |
| Resistência à tração (N): | ≥55 | Diâmetro do cabo: | 0.9mm, 2mm ou 3mm |
| Conector: | ST ao ST | Tipo da Fim-cara: | UPC, PC, APC |
| Cor do casaco: | Amarelo ou Customerized | Padrão: | Núcleo de Telcordia GR-326- |
| Destacar: | ST UPC à ligação em ponte da fibra ótica do ST UPC,ST do único modo ao cabo da fibra do ST,Fibra ótica Jumper Cable de ST-ST |
||

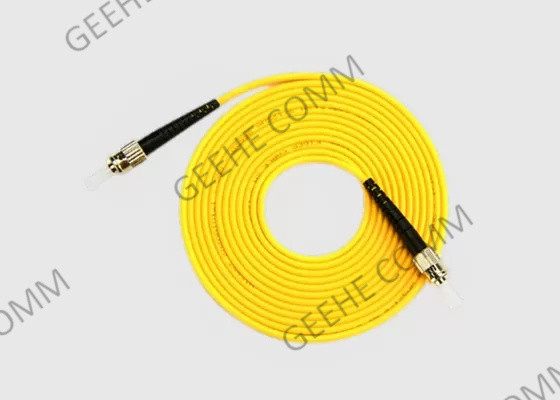

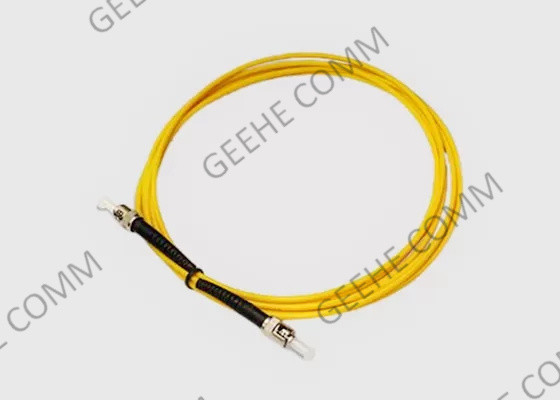

Cable de fibra óptica de modo único 62.5/125 ST-ST Fibra óptica Jumper para Data Center
1Introdução básica:
ST UPC para ST UPC cabo de fibra óptica é usado para conectar equipamentos de fibra óptica para equipamentos ou painel de patch para equipamentos.É constituído por um cabo de ligação terminado por conectores de fibra óptica ST em ambas as extremidadesOs tipos simples e duplex estão disponíveis com suportados os tipos de fibra óptica de modo único e multimodo.
Cabos de fibra de ST para STTodos são testados para 100% de funcionalidade e compatível garantido para desempenho de rede excepcional.
2Benefícios e Características do Cordão do Parche ST a ST:
1) Amostra gratuita de cabo de parche de fibra óptica ST/UPC

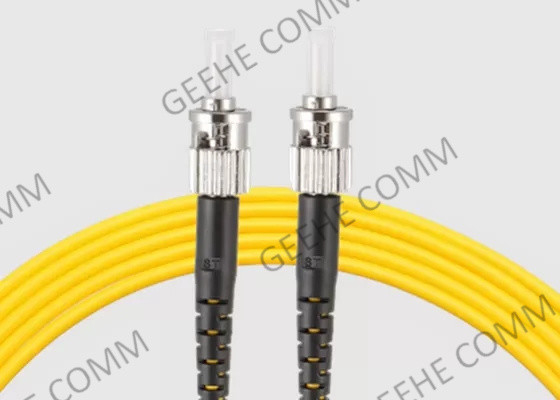

2) Cabeça de junção metálica, ferrule cerâmica, ST-ST
3) Altura esférica da fibra: -90 nm, +50 nm
4) Monitorização e ensaios de qualidade 100%
5) GDurabilidade e intercambiabilidade
6) Vários tipos de conectores disponíveis
7) Estabilidade a altas temperaturas
8) Baixa perda de inserção e reflexo nas costas
3Aplicações de cordões de fibra óptica:
1) Comunicações por fibra óptica, vídeo, LAN, sistemas CATV
2) Equipamento de rede óptica, equipamento de ensaio óptico
3) Módulo Pigtails, Multimédia, Prémio
4) Instalações de terminação de dispositivos ativos
4Especificação e parâmetro tecnológico
| Parâmetros | Valor | ||||
| Tipo de conector | LC/UPC,LC/UPC | ||||
| Comprimento de onda do centro(nm) | 1310 ou 1550 | ||||
| Max.Perda de inserção(dB) | 0.3 | ||||
| Min.Ratio de extinção(dB) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 50 | ||||
| Min.Pérdida de retorno(APC)(dB) | 60 | ||||
| Orientação fundamental | Eixo lento | ||||
| Alinhamento do eixo(deg) | ± 3 | ||||
| Temperatura de funcionamento°C) | -20~+70 | ||||
| Temperatura de armazenamento°C) | -40~+85 | ||||
| Tipo de fibra | Fibra PM Panda | ||||
* Para Dispositivo com conector.IL é 0,3dB superior,RL é 5dB inferior,ER é 2dB inferior.
* A tecla de conector por defeito está alinhada com o eixo lento.
5. ST Especificação do conector e parâmetro tecnológico:
| Parâmetro | Unidade | Índice | |||
| Tipo da face final | PC | UPC | APC | ||
| II | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Repetitividade | dB | ≤ 0.1 | |||
| Intercâmbio | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Sem conector APC) | |||
| Tempos de acasalamento | >1000 | ||||
| Temperatura de funcionamento | °C | -40 ~ +80 | |||
6O nosso serviço:
A seleção do seu cordão é importante para o tipo de rede de fibra óptica em que você está trabalhando.Outro fator a considerar é o tipo polido ao utilizar cabos monomodo.
Embora a escolha do seu cordão é importante, é apenas uma parte da rede de fibra óptica para escolher.
7. Tipo de conector Abreviaturas:
SC - um conector de estilo snap-in. Conhecido por seu excelente desempenho.
ST - um conector de escolha muito popular para redes multimodo.que permitam uma simples instalação de ligação e desconexão.
FC - foi em um momento o tipo de conector monomodo mais popular, mas agora é tipicamente substituído por conectores SC e LC.utilizam um tipo de acoplamento de parafuso para ser utilizado em ambientes de alta vibração e são comumente utilizados para datacom, telecomunicações, equipamento de medição e lasers de modo único.
LC - um pequeno conector de fator de forma, medindo metade do tamanho de um conector SC.ou Conectores Locais, estes conectores snap-in são tipicamente utilizados para conexões de alta densidade e são compatíveis com dispositivos plug-and-play, como módulos SFP e transceptores XFP.
