Detalhes do produto:
|
| Nome do modelo: | Acopladores de fibra óptica FBT de tamanho pequeno | Tipo da configuração do acoplador ótico: comprimento de onda do funcionamento 1x2: | 1310nm, 1490nm, 1550 nanômetro |
|---|---|---|---|
| Relatório de divisão: | 50:50,30:70,10:90,5:95,1:99 | outros tipos: | Singlewindow, Dualwindow, Triplewindow |
| Tipo de dispositivo: | Acoplador fundido | Disponível pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, e ST/UPC |
| Alinhamento da polarização: | Linha central lenta ou linha central rápida | Tipo de fibra: | Cabo da fibra do PM |
| Dimensão do pacote: | Ø4x40;Ø4x54;98x16x9 mm | No. de Fibe4s: | 8 Fibra de entrada,8 Fibra de saída |
| Destacar: | acoplador 8×8 de fibra ótica,acoplador da fibra do fbt 8×8,5/95 de acoplador de fibra ótica |
||

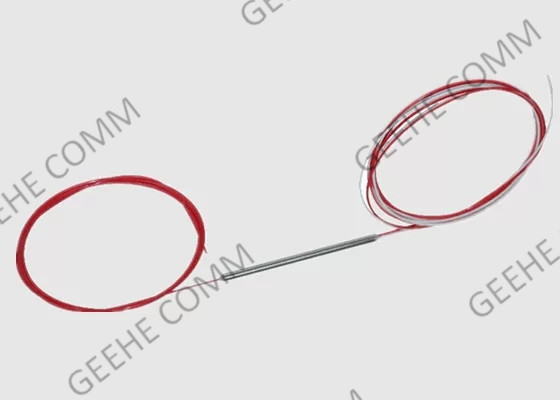

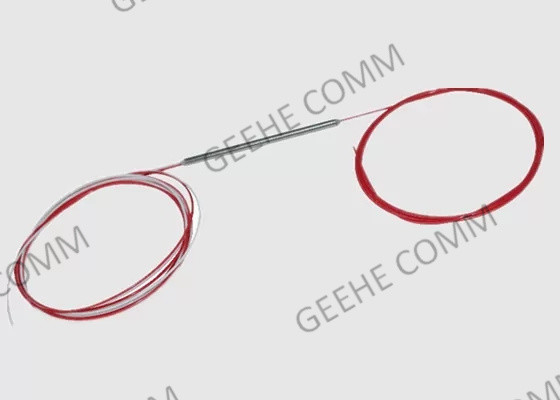

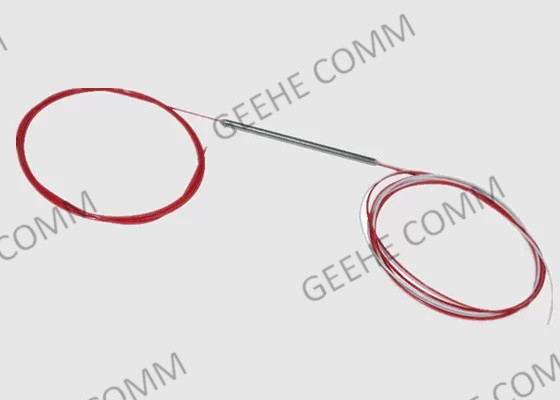

Tubos de aço de tamanho pequeno 8 × 8 acopladores de fibra óptica FBT
FBT acoplador óptico Breve Introdução:
Um acoplador de fibra óptica, também conhecido como conector de fibra óptica, fornece terminação para a extremidade de uma fibra óptica, servindo para conectar ou desconectar rapidamente uma fibra de outra.
Uma fibra óptica em si contém um núcleo de vidro ou plástico fino, flexível e transparente que, sem um acoplador de fibra óptica, exigiria emplaçamento,que é o ato de derramar o material em torno do núcleo na ponta de cada fibra e, em seguida, garantir o contato direto entre os dois núcleos.
Características e benefícios do acoplador de fibra óptica 8×8:
Combinação FBT Comparar com PLC Splitter:
| Parâmetros | Frigorífico de combustível | PLC Splitter |
| Método de fabrico | Dois ou mais pedaços de fibras ópticas são unidos e colocados em um dispositivo de fibra fundida.As fibras são então desenhadas de acordo com o ramo de saída e relação com uma fibra sendo escolhida como a entrada. | É composto por um chip óptico e várias matrizes ópticas, dependendo da relação de saída. |
| Comprimento de onda operacional | 1310nm e 1550nm (padrão); 850nm (customizado) | 1260 nm -1650 nm (com um comprimento de onda total) |
| Aplicação | HFC (rede de fibras e cabos coaxial para CATV); Todas as aplicações FTIH. | O mesmo. |
| Desempenho | Para divisões maiores, a confiabilidade pode tornar-se um problema. | Bom para todas as divisões, alto nível de fiabilidade e estabilidade. |
| Input/Output | Uma ou duas entradas com uma saída máxima de 32 fibras. | Uma ou duas entradas com uma saída máxima de 64 fibras. |
| Pacote | Tubos de aço (usados principalmente em equipamentos); módulo ABS preto (convencional) | O mesmo. |
| Cabo de entrada/saída | Fibra óptica nua; 0,9 mm, 2,0 mm e 3,0 mm | O mesmo. |
| Tamanho da embalagem | 1×2 a 1×8 de tamanho menor do que o PLC | Mais do que 1 × 8, PLC Splitter tamanho é menor |
| Estabilidade e Confiabilidade | A estabilidade é melhor. | Alta estabilidade não como FBT Splitter |
Especificação e parâmetro do acoplador de marca larga:
| Parâmetro | P | A | |||
| Comprimento de onda de operação ((nm) | 1310&1490&1550 | ||||
| Largura de banda de operação ((nm) | 1310 ± 40 nm,1490 ± 40 nm,1550 ± 40 nm | ||||
| Tipo de fibra ((dB) | Corning G652D OU Corning G657 A1 | ||||
| Perda de inserção (dB) |
50:50 | ≤ 3.4 | ≤ 3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 40,90 a 6,10/≤2.1 | |||
| 10:90 | 9.60~10.50/≤0.6 | 8.80 ~ 11.40/≤ 0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.1 | |||
| Perda de retorno (dB) | ≥ 55 | ≥ 45 | |||
| Directividade (dB) | ≥ 55 | ||||
| Temperatura de funcionamento ((°C) | -40 ~ +85 | ||||
* A especificação acima é sem conector
* Outras especificações podem ser feitas a pedido do cliente
Informações de encomenda:
| CBC- | - O quê? | X2- | 345 - | XX- | - O quê? | XX- | XX- | X |
| P: Prémio A: Grau A X: a pedido |
121x2 22- Não. |
1310&1490&1550nm | 0101:99 0505:95 ...... 5050.50 |
11 m x: a pedido |
25Fibras soltas | CPC: CPC/UPC CPC/UPC 00Não há ligação. |
A: A B: B C:C |
|
| Grau | Número do porto | Operação comprimento de onda | Relação de acoplamento | Comprimento da fibra | Tipo de fibra | Tipo de conector | Dimensão |
EX:WBC-P-12-345-50-1-25-00-A
Aplicação do acoplador de fibra óptica 8 × 8:
Serviço Wuhan Geehe:
1) Alta estabilidade ambiental
Baixa perda de inserção, baixa perda dependente de polarização, baixa reflexão traseira e boa uniformidade.
2) Estrutura compacta
Pequeno tamanho, pode ser instalado diretamente em uma variedade de caixa de transferência e apenas ocupar pouco espaço.
3) Controlo rigoroso da qualidade
Garantimos que cada produto nas mãos dos clientes está sujeito a rigorosos padrões de teste.
4) Auditoria de fábrica
Cooperamos com marcas famosas e clientes japoneses, com 15 anos de experiência em inspeção de fábrica e estar familiarizado com todo o processo de inspeção pela SGS.
5) Garantia
Todos os nossos produtos de fábrica com uma garantia de 12 meses, quaisquer comentários sobre os nossos produtos são bem-vindos para feedback para nós.
