Detalhes do produto:
|
| Nome do modelo: | Acoplador Y de fibra óptica | Comprimento de onda operacional: | 1310nm, 1490nm, 1550 nanômetro |
|---|---|---|---|
| Relação de divisão: | 50/50,40/60,30/70,20/80,10/90,5/95 de etc. | outros tipos: | Singlewindow, Dualwindow, Triplewindow |
| Função: | Distribuição da fibra | Disponível pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, e ST/UPC |
| Alinhamento da polarização: | Linha central lenta ou linha central rápida | Tipo de fibra: | Cabo da fibra do PM |
| Tipo de embalagem: | Tubos de aço | Tipo de configuração: | 1 × 2 com conector LC para SC |
| Destacar: | 30/70 de acoplador do cabo de fibra ótica,30/70 de acoplador da fibra do único modo,acoplador da fibra do único modo 1x2 |
||

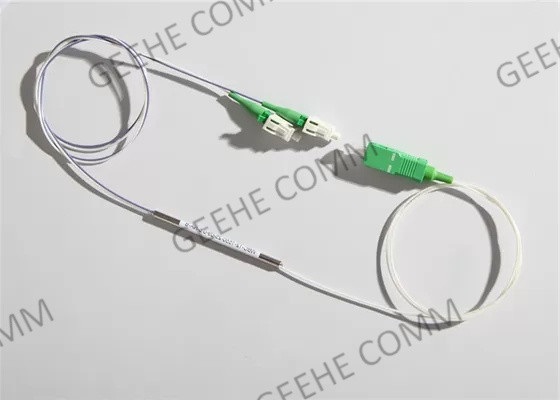

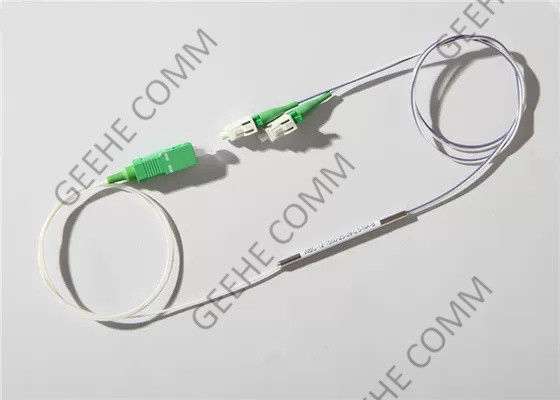

MxN Acoplador de fibra óptica Y de tubo de aço de modo único com LC/SC/FC
Breve Introdução ao acoplador óptico:
Um acoplador de banda larga de modo único tem 80nm largura de banda, em comparação com 40nm de acopladores de fibra óptica padrão.e tamanhos menores.
Os acopladores que trabalham em um comprimento de onda central diferente de 1550nm ou 1310nm também podem ser fornecidos, mais Split Ratio pode estar disponível:5050 /40:60/30:70/20:80/10:90/5:95/1:99, etc.
1 × 2 acoplador de fibra óptica Características e benefícios:
Especificação e parâmetro do acoplador de duas janelas:
| Parâmetro | P | A | |||
| Comprimento de onda de operação ((nm) | 1310 e 1550 | ||||
| Largura de banda operacional ((nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Tipo de fibra ((dB) | Corning G652D OU Corning G657 A1 | ||||
| Perda de inserção (dB) |
50/50. | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 40,90 a 6,10/≤2.1 | |||
| 20/80 | 60,80 a 7,40/≤ 1.2 | 60,50 a 7,70/≤ 1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80 ~ 11.40/≤ 0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 140,60-15,50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 (em inglês) | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.15 | |||
| Perda de retorno (dB) | ≥ 50 | ≥ 45 | |||
| Directividade (dB) | ≥ 55 | ||||
| Temperatura de funcionamento ((°C) | -40 ~ +85 | ||||
* A especificação acima é sem conector
* Outras especificações podem ser feitas a pedido do cliente
Informações de encomenda:
| CBC- | - O quê? | X2- | 35 - | XX- | - O quê? | XX- | XX- | X |
| P: Prémio A: Grau A X: Personalização |
121x2 22- Não. |
351310/1550nm | 0101:99 0202:98 ...... 5050.50 |
11 m x: Personalização |
25Fibra de 250 μM 09:900 μM fibra solta | CPC: CPC/UPC CPC/UPC 00: sem conector |
A: A B: B C:C |
|
| Grau | Número do porto | Comprimento de onda de funcionamento | Relação de acoplamento | Comprimento da fibra | Tipo de fibra | Tipo de ligação | Dimensão |
EX:WBC-P-12-35-50-1-09-0-B
Aplicação do acoplador de fibra óptica 1 × 2:
Serviço Wuhan Geehe:
1) Alta estabilidade ambiental
Baixa perda de inserção, baixa perda dependente de polarização, baixa reflexão de volta e boa uniformidade
2) Estrutura compacta
Pequeno tamanho, pode ser instalado diretamente em uma variedade de caixa de transferência e apenas ocupar pouco espaço
3) Controlo rigoroso da qualidade
Garantimos que cada produto nas mãos dos clientes está sujeito a rigorosos testes.
4) Entrega rápida
Com trabalhadores qualificados e estáveis, toda a rotatividade dos pedidos é mais rápida do que a dos concorrentes
5) Auditoria de fábrica
Nós cooperamos com marcas famosas e clientes japoneses, com 15 anos de experiência de inspeção de fábrica e estar familiarizado com todo o processo de inspeção pela SGS
