Detalhes do produto:
|
| Nome do modelo: | Acoplador giratório de fibra óptica | Comprimento de onda operacional: | 1310nm, 1490nm, 1550 nanômetro |
|---|---|---|---|
| Relação de divisão: | 50/50,40/60,30/70,20/80,10/90,5/95 de etc. | outros tipos: | Singlewindow, Dualwindow, Triplewindow |
| Tipo de dispositivo: | Acoplador fundido | Disponível pre-terminado: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, e ST/UPC |
| Alinhamento da polarização: | Linha central lenta ou linha central rápida | Tipo de fibra: | Cabos de fibra PM 62.5/125um |
| Comprimento da fibra: | 1 m,1.5m, ou Personalização | Tipo de configuração: | 1×2 com conector do LC |
| Destacar: | acoplador do cabo de fibra ótica 125um,acoplador da fibra ótica de 125um 2x2,acoplador da fibra 2x2 multimodo |
||

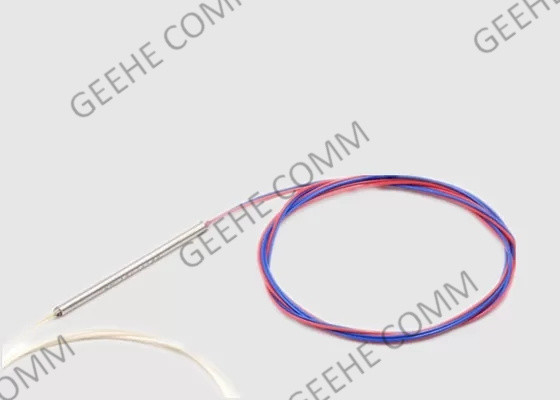

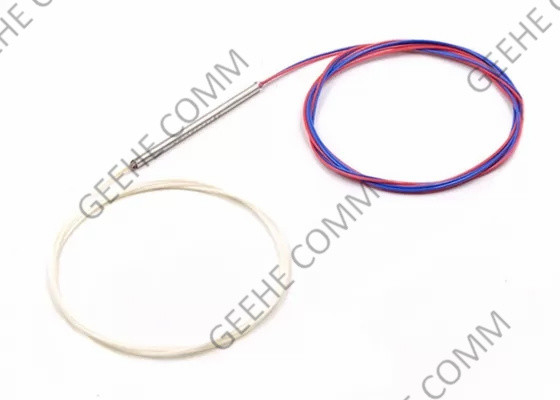

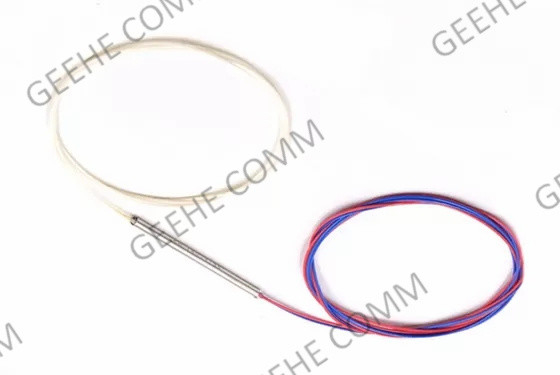

1×2/2×2 Multi-modo 62.5/125um acoplador rotativo de fibra óptica de banda larga
Breve Introdução ao acoplador óptico:
Um acoplador de fibra é um dispositivo de fibra óptica com uma ou mais fibras de entrada e uma ou mais fibras de saída, com baixa perda de inserção, baixa dependência de polarização e excelente estabilidade ambiental.
As relações de acoplamento precisas de 50/50 a 1/99 estão disponíveis com uma uniformidade muito estreita.Os componentes do acoplador padrão multimodo executam funções de divisão de potência e monitoramento em todos os tipos de sistemas de comunicação óptica.
Outros acopladores sensíveis ao comprimento de onda são utilizados como multiplexadores em sistemas de telecomunicações de multiplexagem por divisão de comprimento de onda (WDM) para combinar vários canais de entrada com diferentes comprimentos de onda,ou para canais separados.
1 × 2,2 × 2 acoplador de fibra óptica Características e vantagens:
Especificação e parâmetro do acoplador de duas janelas:
| Parâmetro | P | A | |||
| Comprimento de onda de operação ((nm) | 1310 e 1550 | ||||
| Largura de banda operacional ((nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Tipo de fibra ((dB) | Corning G652D OU Corning G657 A1 | ||||
| Perda de inserção (dB) |
50/50. | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 40,90 a 6,10/≤2.1 | |||
| 20/80 | 60,80 a 7,40/≤ 1.2 | 60,50 a 7,70/≤ 1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80 ~ 11.40/≤ 0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 140,60-15,50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 (em inglês) | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.15 | |||
| Perda de retorno (dB) | ≥ 50 | ≥ 45 | |||
| Directividade (dB) | ≥ 55 | ||||
| Temperatura de funcionamento ((°C) | -40 ~ +85 | ||||
* A especificação acima é sem conector
* Outras especificações podem ser feitas a pedido do cliente
Informações de encomenda:
| CBC- | - O quê? | X2- | 35 - | XX- | - O quê? | XX- | XX- | X |
| P: Prémio A: Grau A X: Personalização |
121x2 22- Não. |
351310/1550nm | 0101:99 0202:98 ...... 5050.50 |
11 m x: Personalização |
25Fibra de 250 μM 09:900 μM fibra solta | CPC: CPC/UPC CPC/UPC 00: sem conector |
A: A B: B C:C |
|
| Grau | Número do porto | Comprimento de onda de funcionamento | Relação de acoplamento | Comprimento da fibra | Tipo de fibra | Tipo de ligação | Dimensão |
EX:WBC-P-12-35-50-1-09-0-B
Aplicação do acoplador óptico de fibra fibrosa 1 × 2:
Serviço Wuhan Geehe:
1) Alta estabilidade ambiental
Baixa perda de inserção, baixa perda dependente de polarização, baixa reflexão de volta e boa uniformidade
2) Estrutura compacta
Pequeno tamanho, pode ser instalado diretamente em uma variedade de caixa de transferência e apenas ocupar pouco espaço
3) Controlo rigoroso da qualidade
Garantimos que cada produto nas mãos dos clientes está sujeito a rigorosos testes.
4) Entrega rápida
Com trabalhadores qualificados e estáveis, toda a rotatividade dos pedidos é mais rápida do que a dos concorrentes
5) Auditoria de fábrica
Nós cooperamos com marcas famosas e clientes japoneses, com 15 anos de experiência de inspeção de fábrica e estar familiarizado com todo o processo de inspeção pela SGS
6) Produto novo
Temos R & D serviço de equipe para o serviço OEM de alto nível, também pode juntamente com o cliente para desenvolver novos produtos.
