Detalhes do produto:
|
| Nome do modelo: | 1M Fibra Patch Cable LC para SC | Material da bainha: | LSZH PVC |
|---|---|---|---|
| Comprimento do cabo: | 1m ou personalizado | Número de fibras: | 2 |
| Resistência à tração (N): | ≥55 | Diâmetro do cabo: | 0.9mm, 2mm ou 3mm |
| Cores: | Amarelo | Material do casaco: | PVC, montante (OFNR), forro (OFNP), LSZH |
| Lado A - conector 1: | LC DUPLEX (HOMEM) | Lado B - conector 1: | SC DUPLEX (HOMEM) |
| Destacar: | sc de 1m ao cabo de remendo do único modo do lc,sc de 1M Duplex ao cabo de remendo da fibra do lc,1m lc frente e verso ao cabo de remendo da fibra do sc |
||

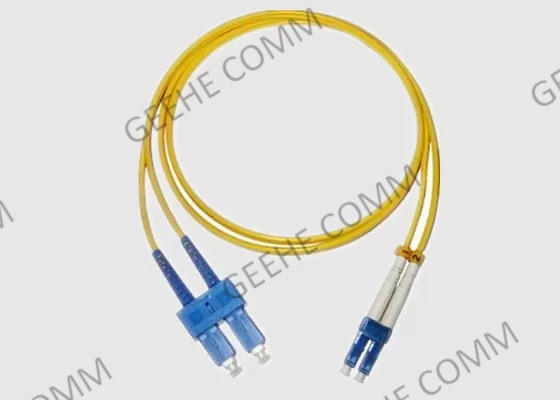

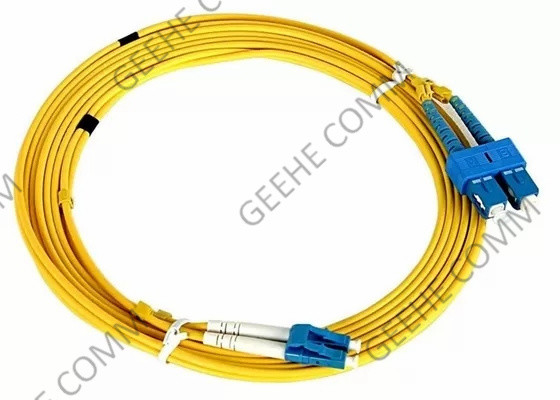

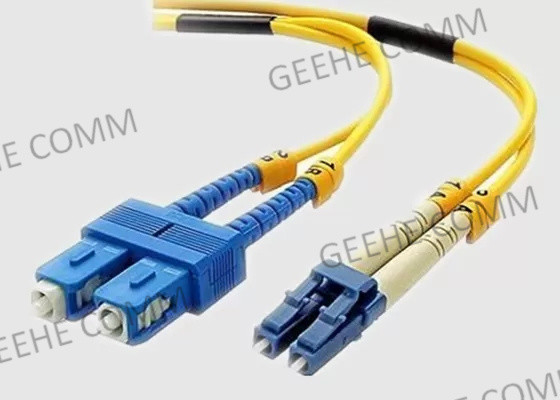

Garantia vitalícia Zipcord Riser Duplex Single Mode 1M Fibra Patch Cable LC para SC
1Introdução básica:
Geehe 1 metro, monomodo duplex fibra óptica LC-SC cabo de parche é fabricado a partir de fibra de cordão zip.Classificado como OFNR.A fibra duplex de modo único é mais comumente usada em aplicações LAN.
Cada cabo duplex 9/125 (OS1) monomodo de fibra LC-SC é testado individualmente e certificado dentro dos limites aceitáveis de perda de inserção óptica para garantir a compatibilidade e a fiabilidade de 100%..
2. Benefícios e características do cordão do parche LC para SC:
3Aplicações de cordões de fibra óptica:
Utilização em aplicações Gigabit Ethernet e Fiber Channel solução ideal para aplicações de dados que requerem sistemas de banda larga de transmissão de dados de alta velocidade, amplificadores ópticos, EDFA&Raman Amplifier,Sensor de fibra, etc.
4Especificação e parâmetro tecnológico
| Parâmetros | Valor | ||||
| Tipo de conector | LC/UPC,FC/UPC,SC/UPC,MU/UPC | ||||
| Comprimento de onda do centro(nm) | 1310 ou 1550,980 ou 1060,850,780 | ||||
| Max.Perda de inserção(dB) | 0.3 | ||||
| Min.Ratio de extinção(dB) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 50 | ||||
| Min.Pérdida de retorno(APC)(dB) | 60 | ||||
| Orientação fundamental | Eixo lento | ||||
| Alinhamento do eixo(deg) | ± 3 | ||||
| Temperatura de funcionamento°C) | -20~+70 | ||||
| Temperatura de armazenamento°C) | -40~+85 | ||||
| Tipo de fibra | Fibra PM Panda | ||||
* Para Dispositivo com conector.IL é 0,3dB superior,RL é 5dB inferior,ER é 2dB inferior.
* A tecla de conector por defeito está alinhada com o eixo lento.
5. Especificação do conector LC&SC e parâmetro tecnológico:
| Parâmetro | Unidade | Índice | |||
| Tipo da face final | PC | UPC | APC | ||
| II | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Repetitividade | dB | ≤ 0.1 | |||
| Intercâmbio | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 anos |
| MM | dB | ≥ 36(Sem conector APC) | |||
| Tempos de acasalamento | >1000 | ||||
| Temperatura de funcionamento | °C | -40 ~ +80 | |||
6Informações de encomenda do cordão do parche:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
LA: LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:outros | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modo de fibra | Tipo de conector | Tipo de conector | Diâmetro do cabo | Tipo de flange | Comprimento da fibra |
* EX: OFC-D-LA-LA-09-0-1.0
7Como escolher os cabos de fibra?
1)Modo de cabo de fibra: modo único ou multimodo
O modo dos cabos de fibra indica como os feixes de luz viajam dentro da fibra.
2) Número de fibras: simples ou duplex
De acordo com o número de fios de fibra, existem cordões de fibra simplex e duplex.cordão de fibra simplex contém uma única fibra com um conector simplex em cada extremidadePode ser ligado com um par de módulos transceptores BiDi com uma porta.Considerando que o cordão duplex de fibras é constituído por dois fios de vidro ou plástico com um conector duplex (ou considerados como dois conectores simplex)É frequentemente ligado a transceptores comuns ou transceptores BiDi de fibra dupla.
3) Escolha o tipo de chapéu de cabo adequado (PVC/LSZH/OFNP/Armored)
Normalmente, existem três tipos de capas de cabos: Cloreto de Polivinil (PVC), Halogênio Zero de Fumo Baixo (LSZH) e Pleno Não Condutor de Fibra Óptica (OFNP).Você pode ver há características na figura abaixo e escolher o certo para a sua rede.
4) Tipo de conector: LC, SC, ST ou outros
Existem muitos tipos de conectores usados em cabos de fibra como LC, SC, ST, MTP ou MPO listados neste artigo.Há um design de conector mais recente chamado conector MDC, que permite a maior densidade de conectores possível, proporcionando uma vantagem de 3X sobre um conector LC padrão.Portanto, é melhor confirmar o tipo de interface dos dispositivos que está a usar pela primeira vez.
5) Escolha o tipo de polir de conector adequado (UPC/APC)
Uma vez que a perda do conector APC é menor do que os conectores UPC, geralmente, o desempenho óptico dos conectores APC é melhor do que os conectores UPC.os conectores APC são amplamente utilizados em aplicações como FTTx, rede óptica passiva (PON) e multiplexagem por divisão de comprimento de onda (WDM) que são mais sensíveis à perda de retorno.Por isso, deve ponderar os prós e contras.Com aquelas aplicações que exigem sinalização de fibra óptica de alta precisão, APC deve ser a primeira consideração, mas sistemas digitais menos sensíveis irá executar igualmente bem usando UPC.cor do conector do cabo de parche APC é verde, e de UPC patch cable é azul.
8Métodos de embalagem
Cabos duplex monomodo de fibra de 1 metro, LC/SC
