Detalhes do produto:
|
| Nome do modelo: | Cordão de remendos de fibra multimodo | Conector de fibra: | SC a ST |
|---|---|---|---|
| Núcleo da fibra: | Multi modo, único modo | Cores: | Laranja, personalizado. |
| Diâmetro do cabo: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Vestidos de casaco: | Rateado de aumento (OFNR) |
| Tipo de fibra: | Duplex | Comprimento (metros): | 3 m |
| Destacar: | cabo de remendo de 2M Multimode Fiber Optic,cabo de remendo multimodo da fibra ótica de 0.9mm,cabo do remendo da fibra do sc do st de 0.9mm |
||

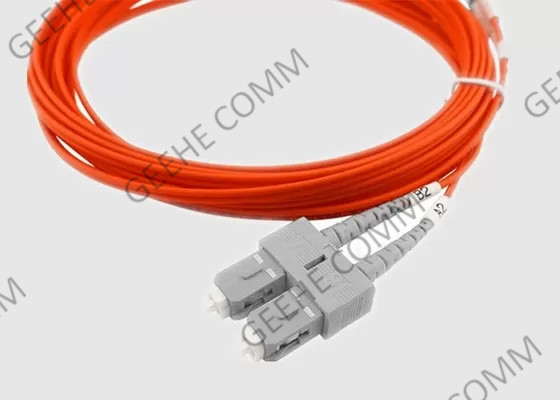

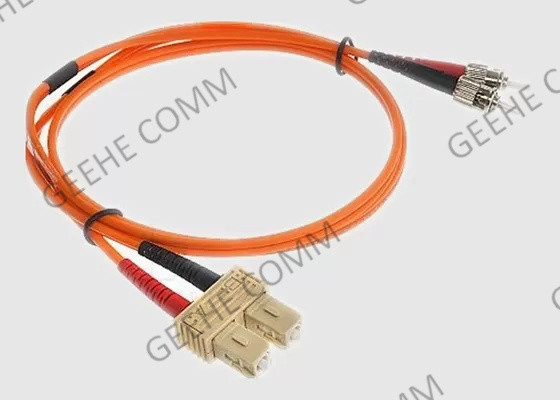

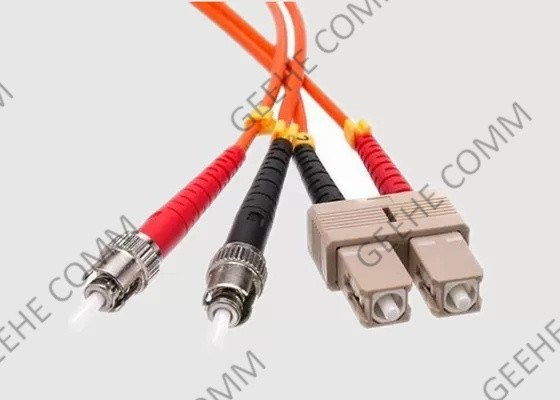

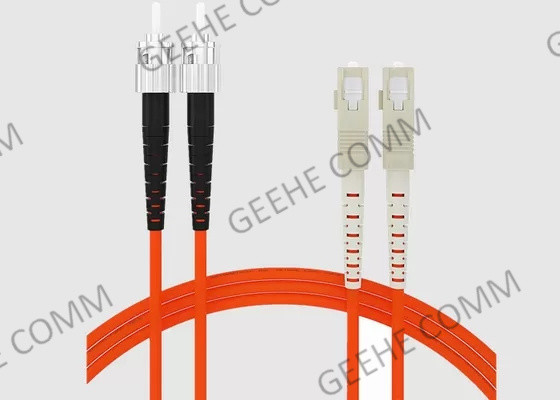

Alto retorno de 0,9 mm Riser Rated (OFNR) 2M Duplex SC para ST Multimode Fiber Patch Cord
1Introdução básica:
O conector de fibra óptica SC para ST é uma fibra de conector snap-in também com uma ferrule de 2,5 mm que é amplamente usada para ele é excelente desempenho.É um conector que se liga com um simples movimento de empurrão-puxa.Também está disponível numa configuração duplex, as botas de borracha duráveis protegem contra danos típicos de racks de dados ocupados e cada extremidade é devidamente rotulada para fácil identificação.
O cabo tem conectores ST para SC, uma jaqueta de PVC e é classificado como FDDI e OFNR.
2Benefícios e Características do Cordão do Parche:
3. Aplicações de cordões de fibra óptica:
Comunicações por fibra óptica, vídeo, LAN, sistemas CATV
Rede de acesso óptico
Transmissão de dados por fibra óptica
Centros de dados
Rede de Área Local
Equipamento de ensaio
4Parâmetro de especificações e tecnologia
| Parâmetros | Valor | ||||
| Tipo de conector | LC/UPC,LC/UPC | ||||
| Comprimento de onda do centro(nm) | 1310 ou 1550 | ||||
| Max.Perda de inserção(dB) | 0.3 | ||||
| Min.Ratio de extinção(dB) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 50 | ||||
| Min.Pérdida de retorno(APC)(dB) | 60 | ||||
| Orientação fundamental | Eixo lento | ||||
| Alinhamento do eixo(deg) | ± 3 | ||||
| Temperatura de funcionamento°C) | -20~+70 | ||||
| Temperatura de armazenamento°C) | -40~+85 | ||||
| Tipo de fibra | Fibra PM Panda | ||||
* Para Dispositivo com conector.IL é 0,3dB superior,RL é 5dB inferior,ER é 2dB inferior.
* A tecla de conector por defeito está alinhada com o eixo lento.
5.SC Especificação do conector e parâmetro tecnológico:
| Parâmetro | Unidade | Índice | |||
| Tipo da face final | PC | UPC | APC | ||
| II | dB | SM: ≤ 0.3,MM ≤ 0.1 | |||
| Repetitividade | dB | ≤ 0.1 | |||
| Intercâmbio | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 anos |
| MM | dB | ≥ 36(Sem conector APC) | |||
| Tempos de acasalamento | >1000 | ||||
| Temperatura de funcionamento | °C | -40 ~ +80 | |||
6Informações de encomenda do conector LC:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
SA:LC/APC SC:LC/UPC SP:LC/PC |
SA:LC/APC SC:LC/UPC SP:LC/PC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:outros | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modo de fibra | Tipo de conector | Tipo de conector | Diâmetro do cabo | Tipo de flange | Comprimento da fibra |
* EX: OFC-SC-SC-09-1-0.5
7. Como escolher cordões de fibra?
1) Modo de cabo de fibra: modo único ou multimodo
O modo dos cabos de fibra indica como os feixes de luz viajam dentro da fibra.
2) Número de fios de fibra: Simplex ou Duplex
De acordo com o número de fios de fibra, existem cordões de fibra simplex e duplex.cordão de fibra simplex contém uma única fibra com um conector simplex em cada extremidadePode ser ligado com um par de módulos transceptores BiDi com uma porta.Considerando que o cordão duplex de fibras é constituído por dois fios de vidro ou plástico com um conector duplex (ou considerados como dois conectores simplex)É frequentemente ligado a transceptores comuns ou transceptores BiDi de fibra dupla.
3) Escolha o tipo de chapéu de cabo adequado (PVC/LSZH/OFNP/Armored)
Normalmente, existem três tipos de capas de cabo: Cloreto de polivinil (PVC), Halogênio Zero de Fumo Baixo (LSZH) e Pleno Não Condutor de Fibra Óptica (OFNP).Você pode ver há características na figura abaixo e escolher o certo para a sua rede.
4) Escolha o tipo de polir de conector adequado (UPC/APC)
Uma vez que a perda do conector APC é menor do que os conectores UPC, geralmente, o desempenho óptico dos conectores APC é melhor do que os conectores UPC.os conectores APC são amplamente utilizados em aplicações como FTTx, rede óptica passiva (PON) e multiplexagem por divisão de comprimento de onda (WDM) que são mais sensíveis à perda de retorno.Por isso, deve ponderar os prós e contras.Com aquelas aplicações que exigem sinalização de fibra óptica de alta precisão, APC deve ser a primeira consideração, mas sistemas digitais menos sensíveis irá executar igualmente bem usando UPC.cor do conector do cabo de parche APC é verde, e de UPC patch cable é azul.
