Detalhes do produto:
|
| Nome do modelo: | Fibra Óptica Patch Cord Fibra Jumper | Conector: | LC a FC |
|---|---|---|---|
| Tipo de fibra: | SM/MM/OM3 | Contagem de fibras: | 2 núcleos |
| Diâmetro do cabo: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Capa exterior: | PVC LSZH OFNR OFNP |
| Cor do cabo: | Auqa, amarelo, laranja, etc. | Comprimento do cabo: | 1M, 2M, 3M, 5M ou conforme pedido do cliente |
| Serviço: | OEM&ODM | Amostragens: | livre |
| Destacar: | G657A LC ao cabo de remendo de FC,1.8mm LC ao cabo de remendo de FC,fc de 1.8mm ao cabo de remendo da fibra do lc |
||

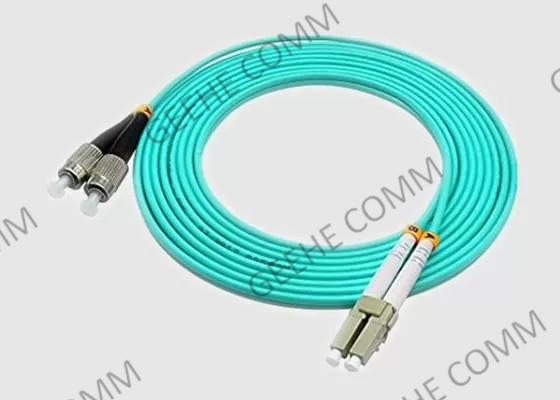

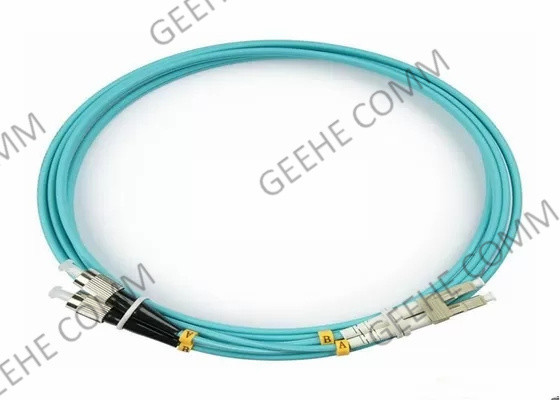

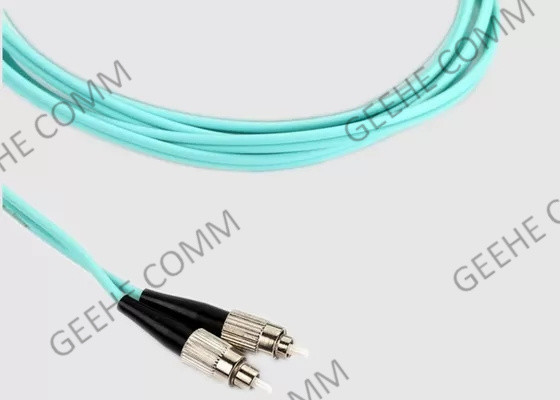

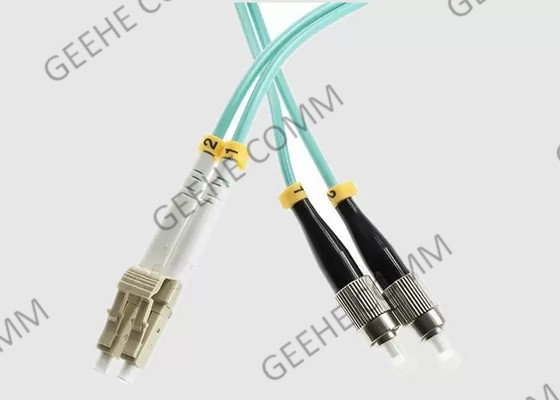

LC UPC para FC UPC Duplex Single Mode G657A Fibra Óptica Patchcord Fibra Jumper
1Introdução básica:
LC/UPC para FC/UPC fibra óptica patchcord. UPC significa Ultra Contacto Físico e representa uma das melhores formas de polir para ferrulas de fibra,que assegurem uma atenuação de retorno superior a 50 dB para ligações de modo único.
O catálogo da Geehe Fiber Optic foi concebido para lhe fornecer tudo o que precisa para configurar a sua rede de fibra óptica, com o equipamento de fabricação de precisão no local e os nossos trabalhadores qualificados,Nosso cabo de fibra óptica LC/UPC para LC/UPC é confiável e 100% testado de acordo com padrões industriais e internacionais, estes cabos de fibra LC-LC são com flexibilidade de personalização, bons preços e entrega muito rápida.
2. Benefícios e características do cordão de adesivo:
3. Aplicações de cordões de fibra óptica:
Comunicações por fibra óptica, vídeo, LAN, sistemas CATV
Equipamento de rede óptica, equipamento de ensaio óptico
Módulo Pigtails, multimédia, prémio
Instalação de terminação do dispositivo ativo
4Parâmetro de especificações e tecnologia
| Parâmetros | Valor | ||||
| Tipo de conector | LC/UPC,LC/UPC | ||||
| Comprimento de onda do centro(nm) | 1310 ou 1550 | ||||
| Max.Perda de inserção(dB) | 0.3 | ||||
| Min.Ratio de extinção(dB) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 50 | ||||
| Min.Pérdida de retorno(APC)(dB) | 60 | ||||
| Orientação fundamental | Eixo lento | ||||
| Alinhamento do eixo(deg) | ± 3 | ||||
| Temperatura de funcionamento°C) | -20~+70 | ||||
| Temperatura de armazenamento°C) | -40~+85 | ||||
| Tipo de fibra | Fibra PM Panda | ||||
* Para Dispositivo com conector.IL é 0,3dB superior,RL é 5dB inferior,ER é 2dB inferior.
* A tecla de conector por defeito está alinhada com o eixo lento.
5.LC para FC Conector Especificação & Parâmetro tecnológico:
| Parâmetro | Unidade | Índice | |||
| Tipo da face final | PC | UPC | APC | ||
| II | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Repetitividade | dB | ≤ 0.1 | |||
| Intercâmbio | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Sem conector APC) | |||
| Tempos de acasalamento | >1000 | ||||
| Temperatura de funcionamento | °C | -40 ~ +80 | |||
6Informações de encomenda do conector LC:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
LA:LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:outros | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modo de fibra | Tipo de conector | Tipo de conector | Diâmetro do cabo | Tipo de flange | Comprimento da fibra |
* EX: OFC-D-LA-LA-09-0-1.0
7. FCInformações de encomenda de conectores:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
FA:FC/APC FC:FC/UPC FP:FC/PC |
FA:LC/APC FC:LC/UPC FP:LC/PC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:outros | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modo de fibra | Tipo de conector | Tipo de conector | Diâmetro do cabo | Tipo de flange | Comprimento da fibra |
* EX: OFC-S-FA-FC-09-1-0.5
8Como escolher os cabos de fibra?
1)Modo do cabo de fibra: modo único ou multimodo
O modo dos cabos de fibra indica como os feixes de luz viajam dentro da fibra.
2) Número de fios de fibra: Simplex ou Duplex
De acordo com o número de fios de fibra, existem cordões de fibra simplex e duplex.cordão de fibra simplex contém uma única fibra com um conector simplex em cada extremidadePode ser ligado com um par de módulos transceptores BiDi com uma porta.Considerando que o cordão duplex de fibras é constituído por dois fios de vidro ou plástico com um conector duplex (ou considerados como dois conectores simplex)É frequentemente ligado a transceptores comuns ou transceptores BiDi de fibra dupla.
3) Tipo de blindagem de cabos (PVC/LSZH/OFNP/Armored)
Normalmente, existem três tipos de capas de cabo: Cloreto de polivinil (PVC), Halogênio Zero de Fumo Baixo (LSZH) e Pleno Não Condutor de Fibra Óptica (OFNP).Você pode ver há características na figura abaixo e escolher o certo para a sua rede.
4) Tipo de conector: LC, SC, ST ou outros
Existem muitos tipos de conectores usados em cabos de fibra como LC, SC, ST, MTP ou MPO listados neste artigo.Há um design de conector mais recente chamado conector MDC, que permite a maior densidade de conectores possível, proporcionando uma vantagem de 3X sobre um conector LC padrão.Portanto, é melhor confirmar o tipo de interface dos dispositivos que está a usar pela primeira vez.
5) Escolha o tipo de polir de conector adequado (UPC/APC)
Uma vez que a perda do conector APC é menor do que os conectores UPC, geralmente, o desempenho óptico dos conectores APC é melhor do que os conectores UPC.os conectores APC são amplamente utilizados em aplicações como FTTx, rede óptica passiva (PON) e multiplexagem por divisão de comprimento de onda (WDM) que são mais sensíveis à perda de retorno.Por isso, deve ponderar os prós e contras.Com aquelas aplicações que exigem sinalização de fibra óptica de alta precisão, APC deve ser a primeira consideração, mas sistemas digitais menos sensíveis irá executar igualmente bem usando UPC.cor do conector do cabo de parche APC é verde, e de UPC patch cable é azul.
