Detalhes do produto:
|
| Nome do modelo: | Cordão Fanout de Parches Ópticos | Comprimento do cabo: | 10M |
|---|---|---|---|
| Conectores: | LC ao LC | Vestidos de casaco: | OFNR |
| Cor de Jack: | Amarelo, personalizado | Figura final da ferrule: | C.P. |
| Tipo de cabo: | 9/125, OM3, OM4 | Modo de fibra: | Monomodo ou Multimodo |
| Comprimento de onda: | 1310/1550nm | Serviço Geehe: | OEM&ODM |
| Destacar: | 1.8mm lc ao cabo de remendo da fibra do lc,1.8mm lc ao cabo de remendo do lc,cabo de remendo 10m de 1.8mm |
||

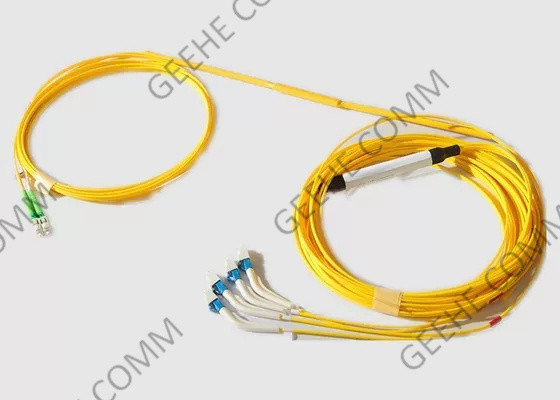

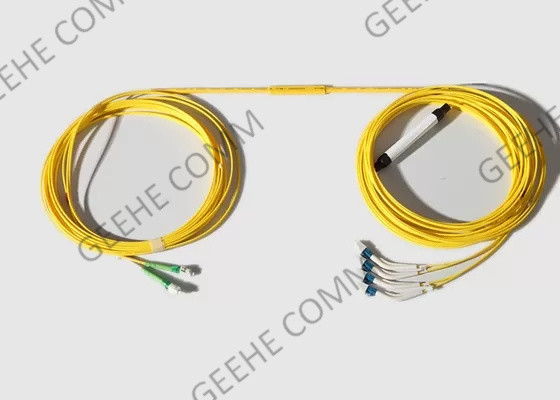

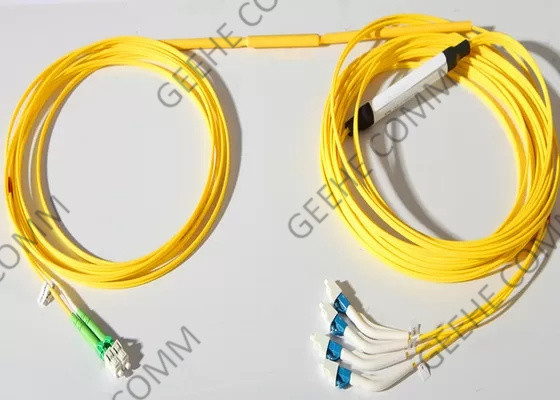

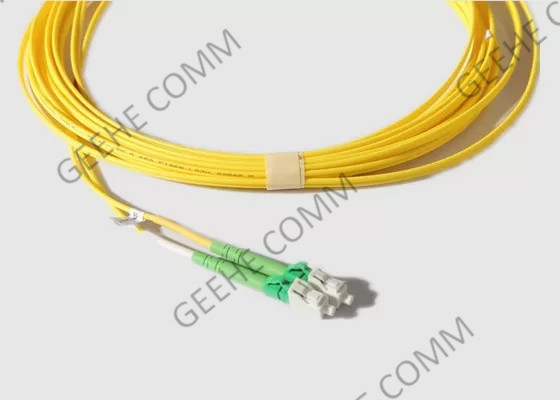

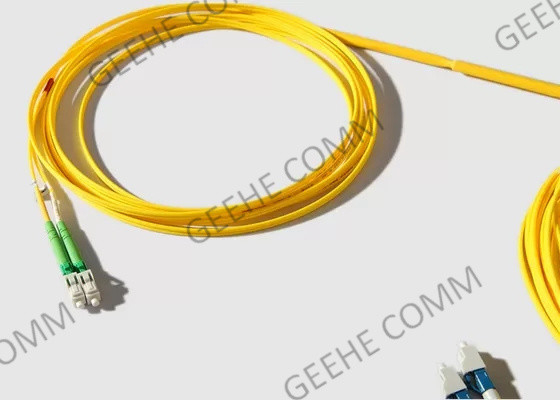

LC-LC Multi Mode 3.0mm e 1.8mm 12 Fibras Fanout Cordão Óptico Patch
Introdução básica:
O cabo multi-fibra pré-conectado está se tornando cada vez mais popular para projetos de instalação de fibra.Com o recurso de montagem Pulling EyeÉ disponível para instalação rápida e segura, basta colocar o cabo e fazer o remendo.
O cabo de revestimento de ventilador de Geehe (Multi cable fan-out) é extremamente valioso para acelerar o processo de instalação, eliminando a necessidade de emplaçamentos ou terminações desnecessárias no campo.
Os conjuntos de cordões de remendo de ventilador podem ter várias estruturas e opções de conectores: SC-SC, LC-SC, LC-LC, ST-ST, SC-ST, SC-FC, FC-FC, E2000-E2000, E2000-LC,e muitas outras combinações estão disponíveis.
Benefícios e Características do Cordão de Parche Fan-Out
Aplicações de cabos de fibra óptica:
Parâmetro de especificação e tecnologia
| Parâmetros | Valor | ||||
| Tipo de conector | LC/UPC,LC/UPC | ||||
| Comprimento de onda do centro(nm) | 1310 ou 1550 | ||||
| Max.Perda de inserção(dB) | 0.3 | ||||
| Min.Ratio de extinção(dB) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 50 | ||||
| Min.Pérdida de retorno(APC)(dB) | 60 | ||||
| Orientação fundamental | Eixo lento | ||||
| Alinhamento do eixo(deg) | ± 3 | ||||
| Temperatura de funcionamento°C) | -20~+70 | ||||
| Temperatura de armazenamento°C) | -40~+85 | ||||
| Tipo de fibra | Fibra PM Panda | ||||
* Para Dispositivo com conector.IL é 0,3dB superior,RL é 5dB inferior,ER é 2dB inferior.
* A tecla de conector por defeito está alinhada com o eixo lento.
Especificação do conector LC e parâmetro tecnológico:
| Parâmetro | Unidade | Índice | |||
| Tipo da face final | PC | UPC | APC | ||
| II | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Repetitividade | dB | ≤ 0.1 | |||
| Intercâmbio | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 anos |
| MM | dB | ≥ 36(Sem conector APC) | |||
| Tempos de acasalamento | >1000 | ||||
| Temperatura de funcionamento | °C | -40 ~ +80 | |||
Informações de encomenda do cordão de ligação:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
LC:LC/UPC LP:LC/PC | LC:LC:UPC LP:LC/PC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:outros | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modo de fibra | Tipo de conector | Tipo de conector | Diâmetro do cabo | Tipo de flange | Comprimento da fibra |
* EX:OFC-D-LA-LA-09-1-1.0
Vantagens:
Rápido: Entrega rápida graças a um estoque substancial dos Pigtails & Patchcords mais usados.
Qualidade: O mais elevado padrão de qualidade graças à colaboração com entidades de prestígio internacional.
Completo: Pigtails e Patchcords estão disponíveis na forma personalizada em combinação com, por exemplo, conectores, gavetas de patch e ODF.
Competitivo: A melhor qualidade a um preço competitivo.
