Detalhes do produto:
|
| Nome do modelo: | SC de Jumper Patch Cord LC da fibra | Conector: | LC/SC/ST/FC/LSH/MU/MTRJ |
|---|---|---|---|
| Poluição: | APC UPC, PC | Modo de fibra: | Duplex |
| Diâmetro do cabo: | 0.9mm, 2.0mm, 3.0mm | Materiais para cabos: | PVC/LSZH |
| Grau de fibras: | G.652.D | Cor do casaco: | Laranja, Amarelo, Vermelho, personalizado. |
| Comprimento do cabo da fibra: | 1m, 2m, 3m, 5m, personalizados | Amostra: | Amostragens gratuitas |
| Destacar: | cabo de remendo de 5M Duplex Fiber Optic,cabo de remendo da fibra do sc de 5M lc,Cabo de remendo frente e verso da fibra de OFNR |
||

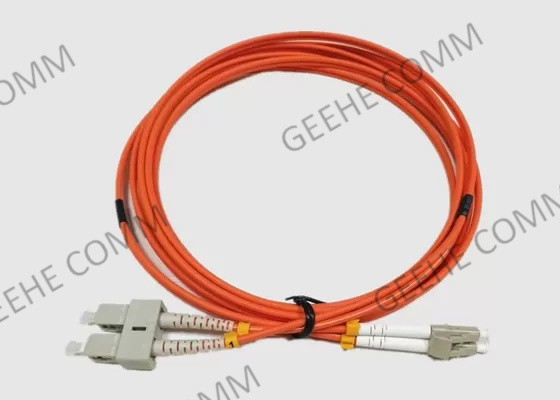

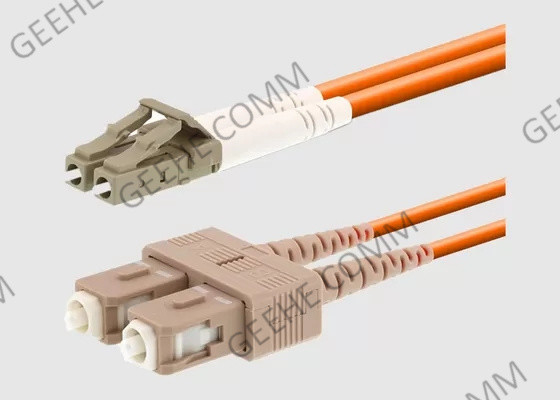

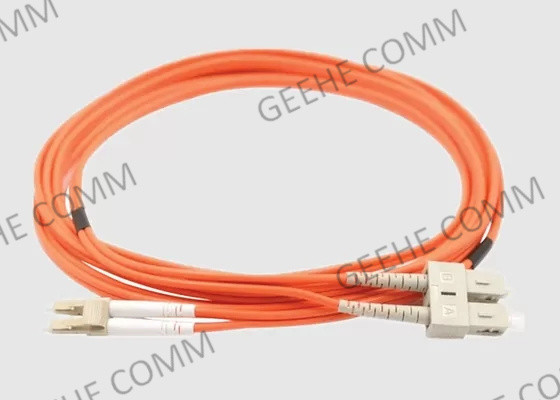

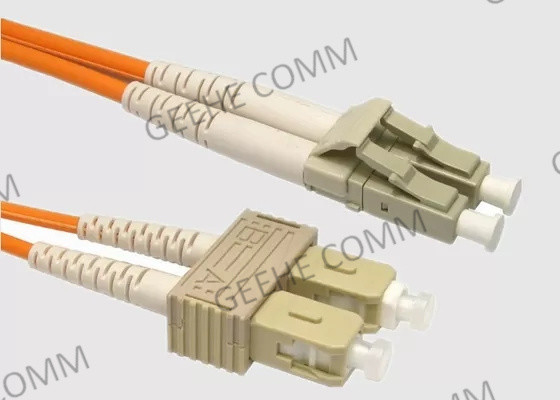

Multi-Mode Duplex 5M OFNR Gilet amarelo Fibra Jumper Patch Cord LC SC
1Breve Introdução:
Geehe cabos de fibra óptica fornecem o meio ideal para todas as suas aplicações de interconexão de fibra óptica.e testados de acordo com o protocolo e o desempenho ditados pelos padrões da indústria.
A qualidade dos componentes utilizados para construir os nossos cabos de fibra óptica garante conexões duradouras e de alta repetibilidade.
Geehe também fornece uma ampla variedade de opções de conectores, cores de jaqueta e diâmetro, bem como diferentes classificações de inflamabilidade,e tem a capacidade de construir sob medida para atender às suas especificações mecânicas e de desempenho mais rigorosasTodos os cordões Geehe têm um rótulo de identificação e um número de série único atribuído a eles.e o comprimento do cordão do adesivo são exibidos para facilitar o reconhecimento e a rastreabilidade do produto.
2. Fibra Óptica Patch Cord LC para SC Benefícios e características:
3. Aplicações de cordões de fibra óptica:
4.Especificações e parâmetros de tecnologia
| Parâmetros | Valor | ||||
| Tipo de conector | LC/UPC,LC/UPC | ||||
| Comprimento de onda do centro(nm) | 1310 ou 1550 | ||||
| Max.Perda de inserção(dB) | 0.3 | ||||
| Min.Ratio de extinção(dB) | 23 | ||||
| Min.Pérdida de retorno(UPC)(dB) | 55 | ||||
| Min.Pérdida de retorno(APC)(dB) | 65 | ||||
| Orientação fundamental | Eixo lento | ||||
| Alinhamento do eixo(deg) | ± 3 | ||||
| Temperatura de funcionamento°C) | -20~+70 | ||||
| Temperatura de armazenamento°C) | -40~+85 | ||||
| Tipo de fibra | Fibra PM Panda | ||||
* Para Dispositivo com conector.IL é 0,3dB superior,RL é 5dB inferior,ER é 2dB inferior.
* A tecla de conector por defeito está alinhada com o eixo lento.
5. Cordão de fibra LC a SC Especificação e parâmetro tecnológico:
| Parâmetro | Unidade | Índice | |||
| Tipo da face final | PC | UPC | APC | ||
| II | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Repetitividade | dB | ≤ 0.1 | |||
| Intercâmbio | dB | ≤ 0.2 | |||
| RL | SM | dB | ≥ 50 | ≥ 55 | ≥ 65 anos |
| MM | dB | ≥ 36(Sem conector APC) | |||
| Tempos de acasalamento | >1000 | ||||
| Temperatura de funcionamento | °C | -40 ~ +80 | |||
5Informações de encomenda do conector.LC:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
LC:LC/UPC LP:LC/PC | LC:LC:UPC LP:LC/PC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:outros | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modo de fibra | Tipo de conector | Tipo de conector | Diâmetro do cabo | Tipo de flange | Comprimento da fibra |
* EX:OFC-D-LA-LA-09-1-1.0
6.SC Informações de encomenda do conector:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
SA:LC/APC SC:LC/UPC SP:LC/PC | SA:LC/APC SC:LC:UPC SP:LC/PC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:outros | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Modo de fibra | Tipo de conector | Tipo de conector | Diâmetro do cabo | Tipo de flange | Comprimento da fibra |
7Como escolher os cabos de fibra?
1) Modo de cabo de fibra: modo único ou multimodo
O modo dos cabos de fibra indica como os feixes de luz viajam dentro da fibra.
2) Número de fios de fibra: Simplex ou Duplex
De acordo com o número de fios de fibra, existem cordões de fibra simplex e duplex.cordão de fibra simplex contém uma única fibra com um conector simplex em cada extremidadePode ser ligado com um par de módulos transceptores BiDi com uma porta.Considerando que o cordão duplex de fibras é constituído por dois fios de vidro ou plástico com um conector duplex (ou considerados como dois conectores simplex)É frequentemente ligado a transceptores comuns ou transceptores BiDi de fibra dupla.
3)Escolha o tipo de camisa de cabo adequado (PVC/LSZH/OFNP/Armored)
Normalmente, existem três tipos de capas de cabos: Cloreto de Polivinil (PVC), Halogênio Zero de Fumo Baixo (LSZH) e Pleno Não Condutor de Fibra Óptica (OFNP).Você pode ver há características na figura abaixo e escolher o certo para a sua rede.
4) Tipo de conector: LC, SC, ST ou Outros
Existem muitos tipos de conectores usados em cabos de fibra como LC, SC, ST, MTP ou MPO listados neste artigo.Há um design de conector mais recente chamado conector MDC, que permite a maior densidade de conectores possível, proporcionando uma vantagem de 3X sobre um conector LC padrão.Portanto, é melhor confirmar o tipo de interface dos dispositivos que está a usar pela primeira vez.
5)Escolher o tipo de polir de conector adequado (UPC/APC)
Uma vez que a perda do conector APC é menor do que os conectores UPC, geralmente, o desempenho óptico dos conectores APC é melhor do que os conectores UPC.os conectores APC são amplamente utilizados em aplicações como FTTx, rede óptica passiva (PON) e multiplexagem por divisão de comprimento de onda (WDM) que são mais sensíveis à perda de retorno.Por isso, deve ponderar os prós e contras.Com aquelas aplicações que exigem sinalização de fibra óptica de alta precisão, APC deve ser a primeira consideração, mas sistemas digitais menos sensíveis irá executar igualmente bem usando UPC.cor do conector do cabo de parche APC é verde, e de UPC patch cable é azul.
