Detalhes do produto:
|
| nome de módulo: | Acopladores de banda larga de 1550 nm | Tipo de Porta: | 1 × 2 |
|---|---|---|---|
| Tipo de fibra: | Fibra para todas as portas ou fibra SM | Capa: | 250um ou 900nm ou outro |
| Conectores: | Com Conectores FC UPC | Comprimento da trança: | 1M, 1.5M ou personalizado |
| Porto comum da passagem: | PM980, PM1310 ou PM1550 | Canal da opção: | 2, 4, 8, 16, 18, 36, 48 canais |
| Comprimento de onda operacional: | 980~1620 nanômetro | Pacote: | Pacote original da caixa; Como a exigência de clientes |
| Destacar: | Acopladores 1550NM Wideband,Acopladores Wideband de aço do tubo 1550NM |
||

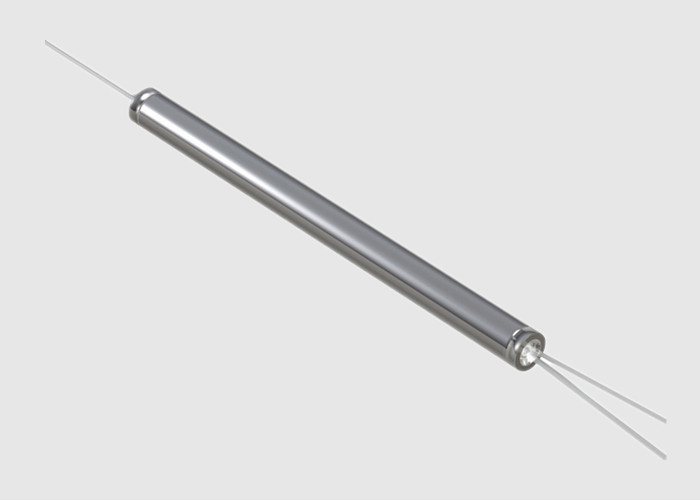

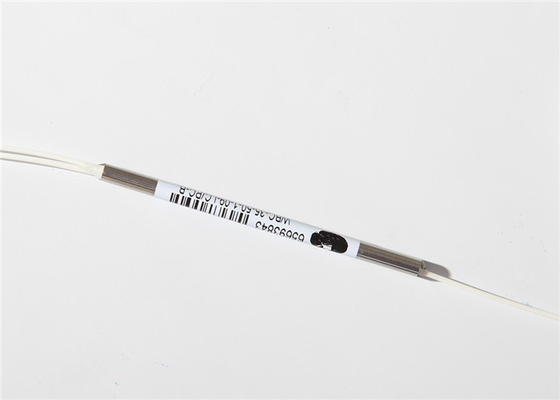

Acopladores de banda larga de tubos de aço de modo único de 1550 NM
Informações básicas:
Acopladores de banda largaOs acopladores de banda larga de janela dupla (WBC) dividem ou acoplam a potência óptica em duas regiões de comprimento de onda, mantendo uma largura de banda operacional muito ampla.
Os WBCs são amplamente considerados uma das soluções mais econômicas para gerenciamento de energia óptica.baseado na tecnologia bicónica fundida de Geehe, e é projetado e fabricado para atender aos requisitos militares e da Telcordia.
Do equipamento Taper ao software, cada passo é de P&D pela própria equipa, a qualidade é mais estável.
.
Benefícios e características de 1 × 2 WDM fundido
Benefícios e características do WDM fundido:
* GR-1209-CORE Requisitos para componentes ópticos passivos
* GR-1221-CORE Requisitos de garantia de fiabilidade para componentes ópticos passivos
* GR-326-CORE Requisitos aplicáveis aos conectores ópticos de modo único
* Norma de interpretabilidade dos conectores de fibra óptica TIA-604
* Directiva ROHS relativa à restrição das substâncias perigosas
Aplicações WDM de fusão 1 × 2:
Especificações e parâmetros tecnológicos:
| Parâmetro | 980/1550 nm WDM ou 1060/1550 nm WDM | 1310/1550 nm WDM | 1480/1550nm WDM |
| Tipo de fibra ((dB) | Corning HI1060flex ou OFS BF05635-02 | SMF-28e | |||||||
| Comprimento de onda de operaçãonm) | 980 e 1550 | 1060 e 1550 | 1310 e 1550 | 1480 e 1550 | |||||
| Largura de banda operacionalnm) | ±10/20 | ± 15 | ± 15 | ||||||
| Grau | P | A | P | A | P | A | P | A | |
| Perda de inserçãodB) | ≤ 0.15 | ≤ 0.25 | ≤ 0.30 | ≤ 0.40 | ≤ 0.2 | ≤ 0.3 | ≤ 0.3 | ≤ 0.35 | |
| IsolamentodB) | ≥ 20 | ≥ 18 | ≥ 20 | ≥ 18 | ≥ 25 | ≥ 18 | ≥ 25 | ≥ 18 | |
| PDL (((dB) | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | |
| DirectividadedB) | ≥ 55 | ||||||||
| Temperatura de funcionamento ((°C) | -40 ~ +85 | ||||||||
* A especificação acima exclui o conector
* Outras especificações podem ser feitas segundo as exigências do cliente
Informações de encomenda:
| WDM- | Não... | XX- | XX- | - O quê? | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11m X:personalização |
25Fibra de 250 μM 09:900μM Fibra solta 20: cabo de 2 mm 30: cabo de 3 mm |
SC:SC/UPC SA:SC/APC ...... 00Não há conector. |
A: A B: B C: C |
|||||
| Grau | Operação comprimento de onda | Tipo de fibra | Comprimento da fibra | Tipo de cauda de porco | Tipo de ligação | Dimensãon | ||||
Tipo de cabo WDM:
1As fibras de modo único permitem a propagação de um modo.
2As fibras multimodo suportam a propagação de múltiplos modos.
3A faixa de comprimento de onda é a faixa de comprimentos de onda em que o WDM operará.
4A largura de banda, também chamada de espaçamento entre canais, é o tamanho das janelas em nm.
5O espaçamento de canal é a diferença de freqüência entre canais vizinhos.e 50 GHz corresponde aEspaçamento de 0,1 nm.
6O número de canais é o número de canais que o dispositivo tem para enviar informações. Este número pode variar de 4 a 160 com melhorias de design adicionando mais canais.
7A perda de inserção é a atenuação causada pela inserção de multiplexadores de divisão de comprimento de onda (WDM) num sistema de transmissão óptica.
A perda dependente da polarização é o desvio máximo na perda de inserção em todos os estados de polarização de entrada.
Serviço de comunicações Wuhan Geehe:
-- Melhoria contínua; aceitar novos desafios
-- Inovar novos processos e criar novos produtos para o benefício dos nossos clientes
-- amostras gratuitas para ensaio
-- Inspecção de fábrica, também aceitar a inspecção de terceiros
-- Equipa mais jovem
