Detalhes do produto:
|
| Nome de módulo: | 1x2 move o revestimento fraco do tubo 900um fundiu o WDM | Tipo portuário: | 2×2 |
|---|---|---|---|
| Tipo da fibra: | Fibra da panda do PM todos os portos ou fibra da manutenção programada | Revestimento: | 250um ou 900nm ou outro |
| Conectores: | Com os conectores de FC UPC | Comprimento da trança: | 1m, 1.5m ou personalizado |
| Porto comum da passagem: | PM980, PM1310 ou PM1550 | Canal da opção: | 2, 4, 8, 16, 18, 36, 48 canais |
| Comprimento de onda de funcionamento: | 980~1620 nanômetro | Pacote: | Pacote original da caixa; Como a exigência de clientes |
| Destacar: | o tubo 900um fraco fundiu o WDM,WDM da fibra ótica do único modo,o comprimento da fibra de 1m fundiu o WDM |
||

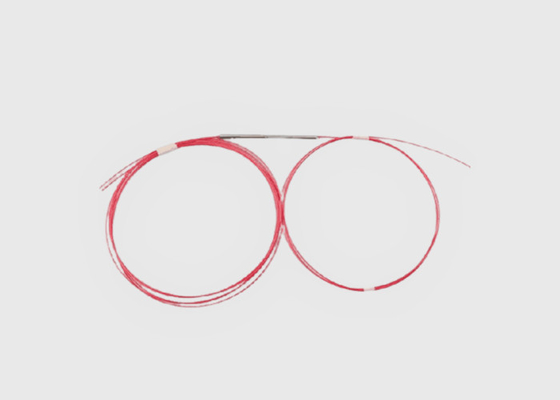

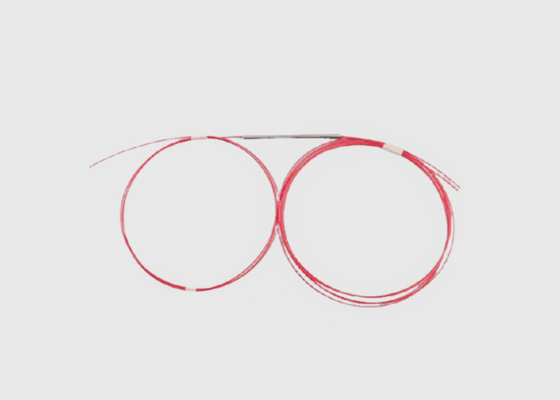

O único tubo fraco do modo 900um fundiu o comprimento de retirada do núcleo da fibra da fibra 1m do revestimento do WDM
Informação básica:
o módulo fundido 980/1060nm do WDM pode combinar os sinais 980nm e 1060nm em uma fibra ou os sinais 980nm e 1060nm separados em duas fibras. É usado para amplificadores óticos.
Para os acopladores 1×2 ou 2×2/divisores, a ligação alaranjada designa a entrada preliminar, a outra laranja designa a saída preliminar. As fibras secundárias da entrada e da saída são naturais. Para uma não 50/50 de relação de acoplamento, a relação maior do acoplamento da porcentagem estará sempre na outra ligação alaranjada.
Nós temos tipos diferentes de máquinas bicônicas fundidas do atarraxamento, prazos de entrega podemos ser garantidos.
.
2×2 fundiu WDM Benefit&Features:
Baixa perda adicional
Vária relação de acoplamento
Tamanho compacto
Estabilidade e confiança altas
Manutenção programada, milímetro, versão do PM
Aplicação fundida do WDM
WDM fundido Benefit&Features:
* exigências de GR-1209-CORE para componentes óticos passivos
* exigências da segurança de confiança de GR-1221-CORE para componentes óticos passivos
* exigências de GR-326-CORE para os conjuntos de ligações em ponte da areia dos conectores óticos do único-modo
* padrão do interpretability do conector da fibra ótica TIA-604
* diretriz orientadora de ROHS na limitação de substâncias perigosas
2×2 fundiu aplicações do WDM:
Parâmetros da tecnologia de Specifications&:
| Parâmetro | WDM WDM 980/1550nm ou 1060/1550nm | WDM 1310/1550nm | WDM 1480/1550nm |
| Tipo da fibra (DB) | Corning HI1060flex ou OFS BF05635-02 | SMF-28e | |||||||
| Comprimento de onda de funcionamento (nanômetro) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Largura de banda de funcionamento (nanômetro) | ±10/20 | ±15 | ±15 | ||||||
| Categoria | P | P | P | P | |||||
| Perda de inserção (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolamento (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Diretividade (DB) | ≥55 | ||||||||
| Temperatura de funcionamento (℃) | -40 ~ +85 | ||||||||
* a especificação acima está excluindo o conector
* outras especificações podem ser feitas no cliente exigem
Informação pedindo:
| WDM | N | XX- | XX- | X | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: personalização |
25:250μM Fiber fibra fraca 20 de 09:900μM: cabo de 2mm 30: cabo de 3mm |
SC: SC/UPC SA: SC/APC ...... 00: Nenhum conector |
: B: B C: C |
|||||
| Categoria | Comprimento de onda da operação | Tipo da fibra | Comprimento da fibra | Tipo da trança | Conecte o tipo | Dimensão | ||||
Tipos de cabo do WDM:
1. as fibras do Único-modo permitem que um modo propague.
2. as fibras multimodos apoiam a propagação de modos múltiplos.
3. a escala de comprimento de onda é a escala dos comprimentos de onda que o WDM se operará dentro.
4. a largura de banda, igualmente chamou o afastamento de canal, é o tamanho das janelas no nanômetro.
5. o afastamento de canal é a diferença do centro-à-centro na frequência entre os canais vizinhos. Dois cem gigahertz correspondem a .4 afastamento do nanômetro, 100 gigahertz correspondem a .2 afastamento do nanômetro, e 50 gigahertz correspondem a .1 afastamento do nanômetro.
6. o número de canais é o número de canais que o dispositivo tem que enviar a informação. Este número pode variar de 4 a 160 com os realces do projeto que adicionam mais canais.
7. a perda de inserção é a atenuação causada pela inserção dos multiplexers da divisão do comprimento de onda (WDM) em um sistema de transmissão ótico.
a perda Polarização-dependente é o desvio máximo na perda de inserção através de todos os estados de polarização da entrada.
Serviço do Comm de Wuhan Geehe:
-- Aprimoramento contínuo; aceitando desafios novos
-- Processos novos da inovação, e criação de produtos novos em favor de nossos clientes
-- Amostras grátis para testar
-- A inspeção de fábrica, igualmente aceita o terceiro inspeciona
-- Equipe mais nova
