Detalhes do produto:
|
| Nome de módulo: | Acoplador do WDM 1×2 | tipo do porto: | 1×2 |
|---|---|---|---|
| Tipo da fibra: | Fibra da panda do PM todos os portos ou fibra da manutenção programada | Revestimento: | 250um ou 900nm ou outro |
| Conectores: | Com os conectores do LC UPC | Comprimento da trança: | 1M, 1.5M ou personalizado |
| Porto comum da passagem: | PM980, PM1310 ou PM1550 | Canal da opção: | 2, 4, 8, 16, 18, 36, 48 canais |
| Comprimento de onda de funcionamento: | 980~1620 nanômetro | Pacote: | Pacote original da caixa; Como a exigência de clientes |
| Destacar: | Acoplador do WDM da fibra ótica 1×2,WDM da fibra ótica 1310nm,acoplador do WDM da fibra ótica 1490nm |
||

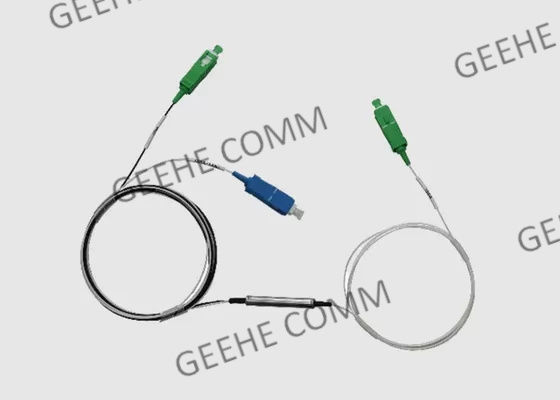

Menos o WDM duplo do acoplador da relação LC/UPC 1x2 Fbt do divisor da janela de MOQ FTTH
Informação básica:

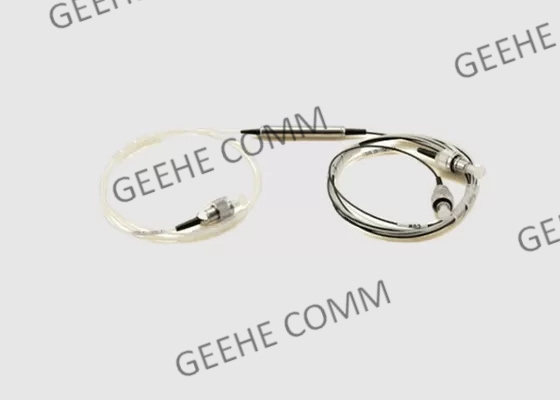

(2x2) polarização 1x2 que mantém o acoplador fundido do WDM
1x2 PM fundiu acopladores da fibra ótica para permitir que uma única entrada da fibra seja rachada em 2 saídas. A fibra da PANDA usada nestes acopladores permite que forneçam uma relação alta da extinção para a luz lançada na linha central lenta da fibra.
Características.
WDM Benefit&Features de FBT:
WDM Benefit&Features de FBT:
* exigências de GR-1209-CORE para componentes óticos passivos
* exigências da segurança de confiança de GR-1221-CORE para componentes óticos passivos
* exigências de GR-326-CORE para os conjuntos de ligações em ponte da areia dos conectores óticos do único-modo
* padrão do interpretability do conector da fibra ótica TIA-604
* diretriz orientadora de ROHS na limitação de substâncias perigosas
Aplicações do WDM:
Parâmetros da tecnologia de Specifications&:
| Tipo da fibra (DB) | Corning HI1060flex ou OFS BF05635-02 | SMF-28e | |||||||
| Comprimento de onda de funcionamento (nanômetro) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Largura de banda de funcionamento (nanômetro) | ±10/20 | ±15 | ±15 | ||||||
| Categoria | P | P | P | P | |||||
| Perda de inserção (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolamento (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Diretividade (DB) | ≥55 | ||||||||
| Temperatura de funcionamento (℃) | -40 ~ +85 | ||||||||
* a especificação acima está excluindo o conector
* a outra especificação pode ser feita no cliente exige
Informação pedindo:
| WDM | N | XX- | XX- | X | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: personalização |
25:250μM Fiber fibra fraca 20 de 09:900μM: cabo de 2mm 30: cabo de 3mm |
SC: SC/UPC SA: SC/APC ...... 00: Nenhum conector |
: B: B C: C |
|||||
| Categoria | Comprimento de onda da operação | Tipo da fibra | Comprimento da fibra | Tipo da trança | Conecte o tipo | Dimensão | ||||
Tipo de cabo do WDM:
1. as fibras do Único-modo permitem que um modo propague.
2. as fibras multimodos apoiam a propagação de modos múltiplos.
3. a escala de comprimento de onda é a escala dos comprimentos de onda que o WDM se operará dentro.
o afastamento 4.Channel é a diferença do centro-à-centro na frequência entre os canais vizinhos. Dois cem gigahertz correspondem a .4 afastamento do nanômetro, 100 gigahertz correspondem a .2 afastamento do nanômetro, e 50 gigahertz correspondem a .1 afastamento do nanômetro.
5. O número de canais é o número de canais que o dispositivo tem que enviar a informação. Este número pode variar de 4 a 160 com os realces do projeto que adicionam mais canais.
Pacote
Pacote original da caixa;
Como a exigência de clientes.
