Detalhes do produto:
|
| nome de módulo: | Divisor FBT WDM 1x2 LC/UPC | Tipo de Porta: | 1 × 2 |
|---|---|---|---|
| Tipo de fibra: | Fibra da panda do PM todos os portos ou fibra da manutenção programada | Capa: | 250um ou 900nm ou outro |
| Conectores: | Com conectores LC UPC | Comprimento da trança: | 1M, 1.5M ou personalizado |
| Porto comum da passagem: | PM980, PM1310 ou PM1550 | Canal da opção: | 2, 4, 8, 16, 18, 36, 48 canais |
| Comprimento de onda operacional: | 980~1620 nanômetro | Pacote: | Pacote original da caixa; Como a exigência de clientes |
| Destacar: | WDM do acoplador de 1x2 FBT,WDM do acoplador de LC/UPC FBT,WDM do acoplador de LC/UPC 1x2 FBT |
||

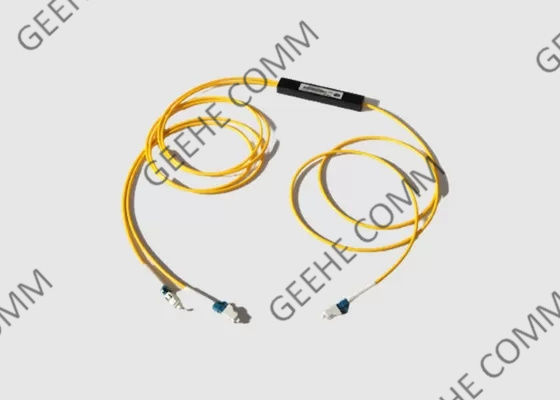

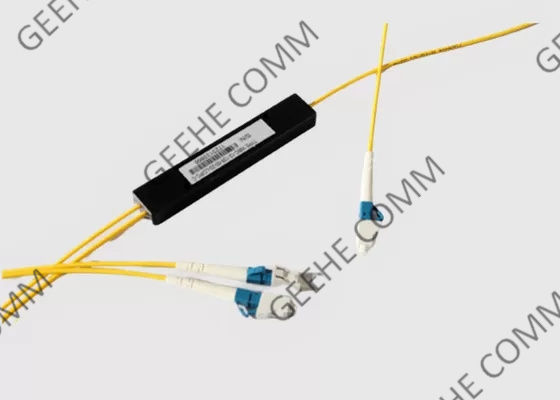

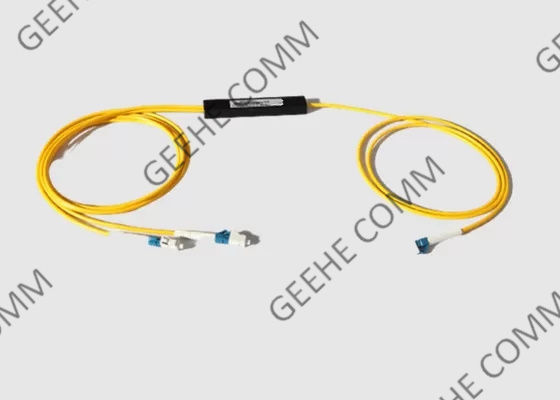

Menos MOQ FTTH Dual Window Splitter Ratio LC/UPC 1x2 Fbt Coupler WDM
Informações básicas:
O WDM fundido também é baseado na tecnologia Fused Biconical Taper (FBT), é usado para combinar e separar sinais ópticos transmitidos em diferentes comprimentos de onda.,O WDM fundido oferece baixa perda de inserção e um preço muito menor, e é amplamente usado em rede de transmissão óptica e monitoramento de estado da rede.
Oferecemos soluções completas e flexíveis para acoplador de fibra óptica fundida (FBT Coupler) e aplicações WDM fundidas.
Benefícios e características do FBT WDM:
Baixa perda excessiva
Relação de acoplagem variada
Tamanho compacto
Alta estabilidade e fiabilidade
Versão SM, MM, PM
Aplicação WDM fusionada
Benefícios e características do FBT WDM:
* GR-1209-CORE Requisitos para componentes ópticos passivos
* GR-1221-CORE Requisitos de garantia de fiabilidade para componentes ópticos passivos
* GR-326-CORE Requisitos aplicáveis aos conectores ópticos de modo único
* Norma de interpretabilidade dos conectores de fibra óptica TIA-604
* Directiva ROHS relativa à restrição das substâncias perigosas
Aplicações WDM:
Especificações e parâmetros tecnológicos:
| Tipo de fibra ((dB) | Corning HI1060flex ou OFS BF05635-02 | SMF-28e | |||||||
| Comprimento de onda de operaçãonm) | 980 e 1550 | 1060 e 1550 | 1310 e 1550 | 1480 e 1550 | |||||
| Largura de banda operacionalnm) | ±10/20 | ± 15 | ± 15 | ||||||
| Grau | P | A | P | A | P | A | P | A | |
| Perda de inserçãodB) | ≤ 0.15 | ≤ 0.25 | ≤ 0.30 | ≤ 0.40 | ≤ 0.2 | ≤ 0.3 | ≤ 0.3 | ≤ 0.35 | |
| IsolamentodB) | ≥ 20 | ≥ 18 | ≥ 20 | ≥ 18 | ≥ 25 | ≥ 18 | ≥ 25 | ≥ 18 | |
| PDL (((dB) | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | |
| DirectividadedB) | ≥ 55 | ||||||||
| Temperatura de funcionamento ((°C) | -40 ~ +85 | ||||||||
* A especificação acima exclui o conector
* Outras especificações podem ser feitas segundo as exigências do cliente
Informações de encomenda:
| WDM- | Não... | XX- | XX- | - O quê? | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11m X:personalização |
25Fibra de 250 μM 09:900μM Fibra solta 20: cabo de 2 mm 30: cabo de 3 mm |
SC:SC/UPC SA:SC/APC ...... 00Não há conector. |
A: A B: B C: C |
|||||
| Grau | Operação comprimento de onda | Tipo de fibra | Comprimento da fibra | Tipo de cauda de porco | Tipo de ligação | Dimensãon | ||||
Tipo de cabo WDM:
1As fibras de modo único permitem a propagação de um modo.
2As fibras multimodo suportam a propagação de múltiplos modos.
3A faixa de comprimento de onda é a faixa de comprimentos de onda em que o WDM operará.
4A largura de banda, também chamada de espaçamento entre canais, é o tamanho das janelas em nm.
5O espaçamento de canal é a diferença de freqüência entre canais vizinhos.e 50 GHz corresponde aEspaçamento de 0,1 nm.
6O número de canais é o número de canais que o dispositivo tem para enviar informações. Este número pode variar de 4 a 160 com melhorias de design adicionando mais canais.
7A perda de inserção é a atenuação causada pela inserção de multiplexadores de divisão de comprimento de onda (WDM) num sistema de transmissão óptica.
A perda dependente da polarização é o desvio máximo na perda de inserção em todos os estados de polarização de entrada.
