Detalhes do produto:
|
| nome de módulo: | Acoplador óptico WDM com conector SC | Tipo de Porta: | 1×48 |
|---|---|---|---|
| Tipo de fibra: | fibra PM Panda | Capa: | 250um ou 900nm ou outro |
| Conectores: | Com conectores LC upc | Comprimento da trança: | 1M, 1.5M ou personalizado |
| Porto comum da passagem: | PM980 ou PM1550 | Canal da opção: | 4, 8, 16, 18 canais |
| Comprimento de onda operacional: | 980~1620 nanômetro | Pacote: | Pacote Mini, Pacote Módulo, Pacote Frame |
| Destacar: | Acoplador multimodo do WDM da fibra ótica,WDM da fibra ótica com conector do SC,Acoplador do WDM da fibra ótica do GV |
||

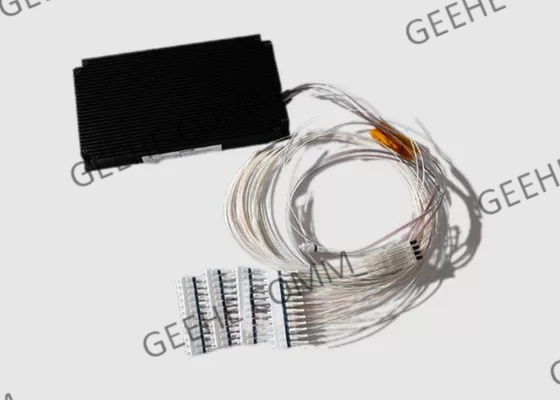

SGS aprovado EFDA Receptor Multimode Optical WDM Coupler com conector SC
Informações básicas:
O Fan Out Fused Coupler é construído usando a tecnologia Fused Biconical Taper (FBT).
Módulos WDM fundidos: Módulos WDM fundidos utilizados em amplificadores de fibra óptica, tais como 980/1550nm, 1480/1550nm, 980/1060nm Módulos WDM fundidos;
Módulo WDM fundido utilizado em sistemas de comunicação óptica bidireccional ou CWDM, como o Módulo WDM de 1310/1550 nm.

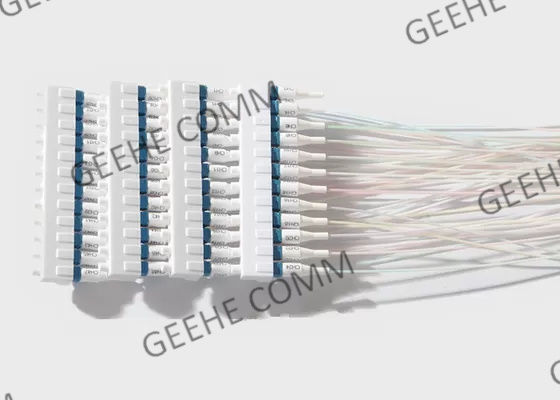

Os conectores estão disponíveis:LC-UPC,LC-APC,LC-PC,SC-UPC,SC-APC,SC-PC,FC-UPC,FC-APC,FC-PC,ST-UPC etc.
Benefícios e características do FBT WDM:
* Isolamento do canal alto
* Alta uniformidade e fiabilidade
* Baixa perda de inserção e de retorno
* Excepcionalmente estável e confiável
* Embalagem robusta e ambientalmente estável
* Customização suportada
Certificação e conformidade:
* GR-1209-CORE Requisitos para componentes ópticos passivos
* GR-1221-CORE Requisitos de garantia de fiabilidade para componentes ópticos passivos
* GR-326-CORE Requisitos para os conectores ópticos de modo único
* Norma de interpretabilidade dos conectores de fibra óptica TIA-604
* Directiva ROHS relativa à restrição das substâncias perigosas
Aplicações WDM:
* FTTX
* Redes ópticas passivas (PON)
* Sistemas de vídeo híbridos digitais
* Ligações CATV e sensores de fibra
* Telecomunicações de longa distância
* Distribuições de acesso/PON
* Datacenter
Especificações e parâmetros tecnológicos:
| Tipo de fibra ((dB) | Corning HI1060flex ou OFS BF05635-02 | SMF-28e | |||||||
| Comprimento de onda de operaçãonm) | 980 e 1550 | 1060 e 1550 | 1310 e 1550 | 1480 e 1550 | |||||
| Largura de banda operacionalnm) | ±10/20 | ± 15 | ± 15 | ||||||
| Grau | P | A | P | A | P | A | P | A | |
| Perda de inserçãodB) | ≤ 0.15 | ≤ 0.25 | ≤ 0.30 | ≤ 0.40 | ≤ 0.2 | ≤ 0.3 | ≤ 0.3 | ≤ 0.35 | |
| IsolamentodB) | ≥ 20 | ≥ 18 | ≥ 20 | ≥ 18 | ≥ 25 | ≥ 18 | ≥ 25 | ≥ 18 | |
| PDL (((dB) | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | |
| DirectividadedB) | ≥ 55 | ||||||||
| Temperatura de funcionamento ((°C) | -40 ~ +85 | ||||||||
* A especificação acima exclui o conector
* Outras especificações podem ser feitas segundo as exigências do cliente
Informações de encomenda:
| WDM- | Não... | XX- | XX- | - O quê? | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11m X:personalização |
25Fibra de 250 μM 09:900μM Fibra solta 20: cabo de 2 mm 30: cabo de 3 mm |
SC:SC/UPC SA:SC/APC ...... 00Não há conector. |
A: A B: B C:C |
|||||
| Grau | Operação comprimento de onda | Tipo de fibra | Comprimento da fibra | Tipo de cauda de porco | Tipo de ligação | Dimensãon | ||||
