Detalhes do produto:
|
| nome de módulo: | Acopladores de Módulo WDM Fundidos | Configuração portuária: | 1 x 2 |
|---|---|---|---|
| Comprimento de onda do centro: | 1550 nm | Largura de banda: | ±20nm |
| Relação da extinção da polarização: | ≥ 17 dB | Tipo de fibra: | Fibra da panda do PM todos os portos ou fibra da manutenção programada |
| Porto comum da passagem: | PM980 ou PM1550 | Canal da opção: | 4, 8, 16, 18 canais |
| Comprimento de onda operacional: | 980~1620 nanômetro | Pacote: | Pacote Mini, Pacote Módulo, Pacote Frame |
| Destacar: | acoplador da fibra de 155nm pm,50/50 de acoplador da fibra do pm,acoplador de manutenção da polarização 155nm |
||

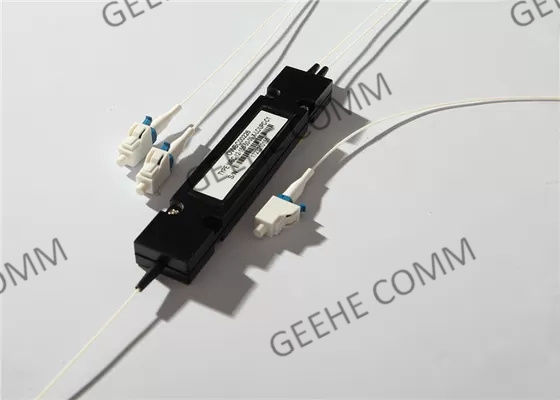

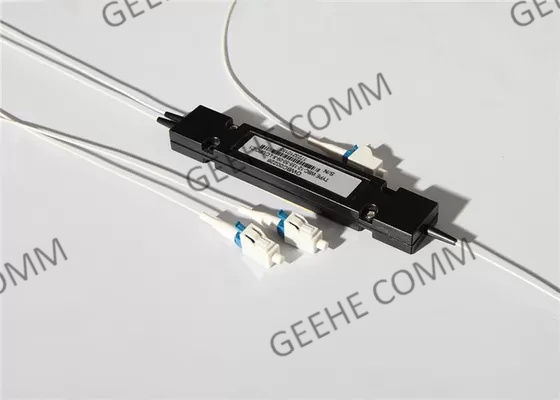

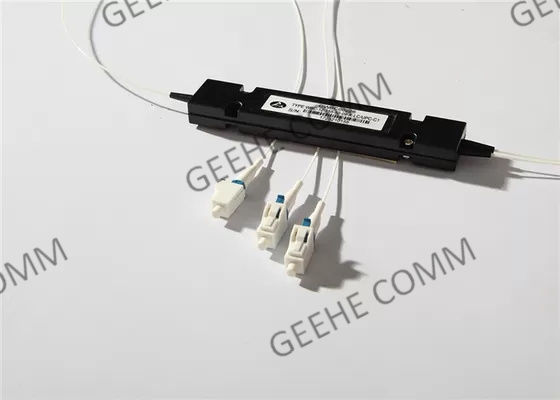

50:50 Modo único 1 × 2 155nm Polarização mantendo filtro acoplador
Informações básicas:
Os acopladores de manutenção de polarização (PMC) combinam ou dividem a luz recebida e mantêm seus estados de polarização nas portas de saída.
Dois tipos de acopladores PM estão disponíveis, baseados em subcomponentes micro-ópticos ou baseados em fibra fundida PM. Os acopladores PM têm comprimentos de onda centrais em 1310nm, 1550nm ou 1064nm.As suas relações de acoplamento podem ser especificadas com alta precisãoSão disponíveis duas configurações, 1x2 ou 2x2.
A ração de separação do filtro que mantém a polarização de Geehe:1:99,2:98,5:95,10:90,50:50,1:99,2:98,5:95,10:90,50:50.
Benefícios e características do FBT WDM:
Certificação e conformidade:
GR-1209-CORE Requisitos aplicáveis aos componentes ópticos passivos
GR-1221-CORE Requisitos de garantia de fiabilidade dos componentes ópticos passivos
GR-326-CORE Requisitos aplicáveis aos conjuntos de conectores ópticos de modo único para saltadores de areia
Norma TIA-604 de interpretabilidade dos conectores de fibra óptica
Directiva ROHS relativa à restrição das substâncias perigosas
Aplicações WDM:
- Não.FTTX
-- Redes ópticas passivas (PON)
-- Sistemas de vídeo híbridos digitais
-- Ligações CATV e sensores de fibras
-- Telecomunicações de longa distância
-- Distribuições de acesso/PON
Especificações e parâmetros tecnológicos:
| Parâmetro | P | A | |||||||||
| Comprimento de onda operacional | 1480/1550 nm | ||||||||||
| Perda de inserção (max.Não.dB) | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | |
| 21/0.8 | 18/0.8 | 14.2/0.9 | 11.2/1.1 | 3.6 | 22/1.0 | 18.5/1.0 | 14.8/1.1 | 11.8/1.3 | 4.0 | ||
| Max.Uniformidade (dB)) | 0.8 | ||||||||||
| Mini.Ratio de Extinção(dB) | 20 | 18 | |||||||||
| Perda de retorno óptico(dB) | ≥ 50 | ||||||||||
| Gestão de energia(mW) | 500 | ||||||||||
| Temperatura de funcionamento(°C) | -10~+75 | ||||||||||
| Temperatura de armazenamento(°C) | -40~+85 | ||||||||||
| Tipo de fibra | Fibra PM Panda | ||||||||||
| Dimensões da embalagem (mm) | Φ3 x L35 OU Φ3 x L48 | ||||||||||
* A especificação acima exclui o conector
* Outras especificações podem ser feitas segundo as exigências do cliente
Informações de encomenda:
| PMC | - X. | - X2 | - XX | - XX | - X. | - XX | - XX | X |
| P: Prémio A: Grau A X: a pedido |
121x2 22- Não. |
551550 nm xx: a pedido |
01- O que é que estás a fazer? 5050.50 |
11 m x: a pedido |
25Fibra de 250 μM 09:900 μM 202 mm de cabo de luz 30Cable de luz de 3 mm |
SC:SC/UPC SA:SC/APC 00:sem conector | A: A B: B C: C |
|
| Grau | Número do porto | Comprimento de onda operacional | Relação de acoplamento | Comprimento da fibra | Tipo de fibra | Tipo de ligação | Dimensão |
