Detalhes do produto:
|
| nome de módulo: | WDM em Comunicação Óptica | Tipo de Porta: | 1 × 2 |
|---|---|---|---|
| Tipo de fibra: | fibra PM Panda | Capa: | 250um ou 900nm ou outro |
| Conectores: | Com conectores LC upc | Comprimento da trança: | 1M, 1.5M ou personalizado |
| Porto comum da passagem: | PM980 ou PM1550 | Canal da opção: | 4, 8, 16, 18 canais |
| Comprimento de onda operacional: | 980~1620 nanômetro | Pacote: | Pacote Mini, Pacote Módulo, Pacote Frame |
| Destacar: | Acoplador do WDM 1×2,acoplador do WDM 1550nm,multiplexer do wdm 1550nm |
||

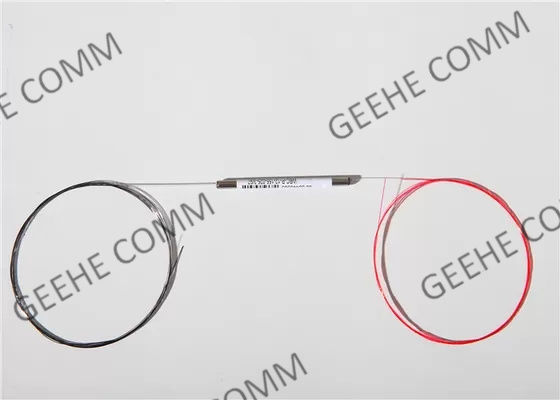

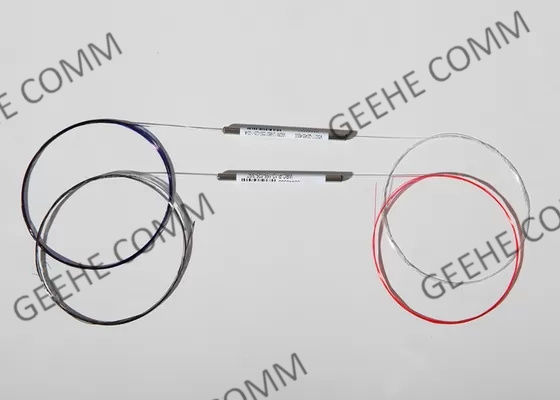

Acoplador WDM de Fibra PM de Modo Único de Alta Potência 1310 / 1550nm 1× 2 Fused Fiber
Informações Básicas:
O acoplador WDM, também conhecido como acoplador dependente do comprimento de onda ou combinador/divisor de comprimento de onda, é um componente óptico passivo baseado em fibra fundida no qual duas entradas nos comprimentos de onda de 1310nm e 1550nm das duas portas de entrada são combinadas em uma porta de saída. Por outro lado, se esses dois sinais forem injetados na mesma porta de entrada, eles se separarão nas duas saídas.
Este multiplexador de divisão de comprimento de onda (WDM) de modo único 1310/1550nm, 1480/1550nm, 1X2 ou 2X2 combina ou separa a luz em diferentes comprimentos de onda. Eles oferecem perda de inserção muito baixa, baixa dependência de polarização, alto isolamento e excelente estabilidade ambiental. Esses componentes têm sido amplamente utilizados em EDFA, CATV, redes WDM e instrumentação de fibra óptica.
Os conectores estão disponíveis pré-terminados com LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC
Certificação e Conformidade:
* GR-1209-CORE Requisitos para componentes ópticos passivos
* GR-1221-CORE Requisitos de garantia de confiabilidade para componentes ópticos passivos
* GR-326-CORE Requisitos para conectores ópticos monomodo e conjuntos de jumpers
* TIA-604 Padrão de interoperabilidade de conectores de fibra óptica
* ROHS Diretiva sobre a restrição de substâncias perigosas
Aplicações WDM:
* FTTX
* Redes Ópticas Passivas (PON)
* Sistemas de vídeo digitais, híbridos
* Links CATV e sensores de fibra
* Telecomunicações de longa distância
* Distribuições de acesso / PON
* LAN/WAN/Metro
| Especificações e Parâmetros de Tecnologia: | Tipo de Fibra (dB) | Corning HI1060flex ou OFS BF05635-02 | |||||||
| SMF-28eLargura de Banda Operacional (dB | ) | 980 e 1550 | 1060 e 1550 | 1310 e 1550 | |||||
| 1480 e 1550Largura de Banda Operacional (dB | ) | ±15 | ±15 | ||||||
| C:C | A | P | A | P | A | P | A | P | |
| ADiretividade (dB | ) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.3 | ≤0.3 | ≤0.3 | |
| ≤0.35Diretividade (dB | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | ≥25 | |
| ≥18Diretividade (dB | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | |
| ≤0.1Diretividade (dB | ) | ||||||||
| ≥55 | Temperatura de Operação (℃) | ||||||||
-40 ~ +85
* A especificação acima exclui o conector
* Outras especificações podem ser feitas mediante solicitação do cliente
| Informações para Pedidos: | WDM- | XX- | XX- | XX- | XX- | XX- | XX- | |||
| X | 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm 01: :SMF-28e 02: HI1060flex, |
03: OFS BF05635-02 1:1m |
X:personalização 25:250μM Fibra 09:900μM Fibra solta 20: Cabo de 2mm |
30: Cabo de 3mm SC:SC/UPC SA:SC/APC ...... |
00:Sem conector A: A B: B |
|||||
| C:C | Grau | Comprimento de Onda de Operação | Tipo de Fibra | Comprimento da Fibra | Tipo de Rabicho | Tipo de ConectorDimensões | ||||
n
