Detalhes do produto:
|
| nome de módulo: | WDM em Comunicação Óptica | Tipo de Porta: | 2×4 |
|---|---|---|---|
| Tipo de fibra: | fibra PM Panda | Capa: | 250um ou 900nm ou outro |
| Conectores: | Com conectores LC upc | Comprimento da trança: | 1M, 1.5M ou personalizado |
| Porto comum da passagem: | PM980 ou PM1550 | Canal da opção: | 4, 8, 16, 18 canais |
| Comprimento de onda operacional: | 980~1620 nanômetro | Pacote: | Pacote Mini, Pacote Módulo, Pacote Frame |
| Destacar: | WDM da fibra ótica 1480nm,módulo do WDM 1480nm,multiplexer da divisão da onda 1480nm |
||

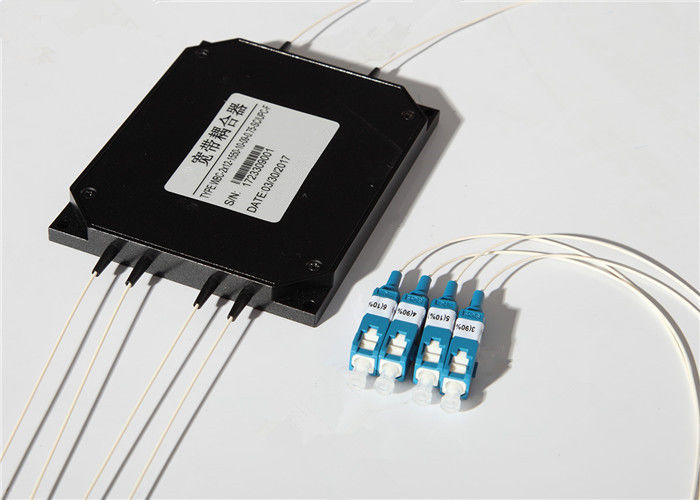

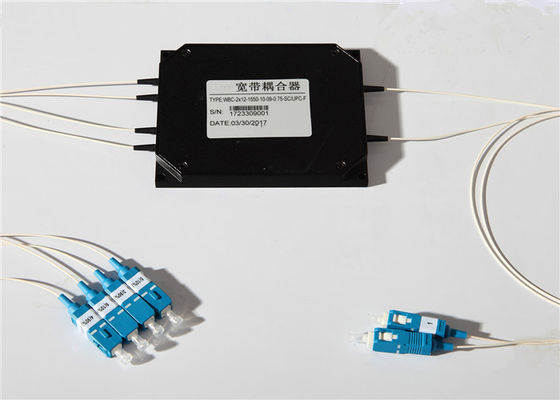

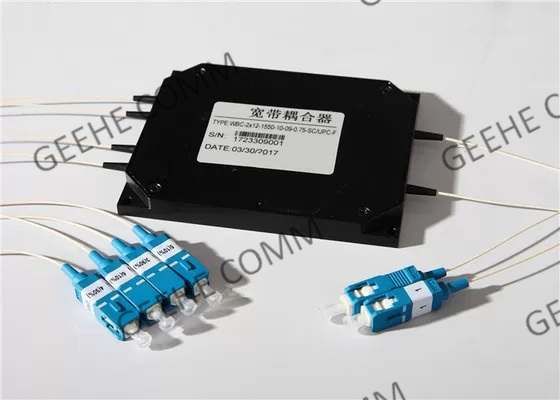

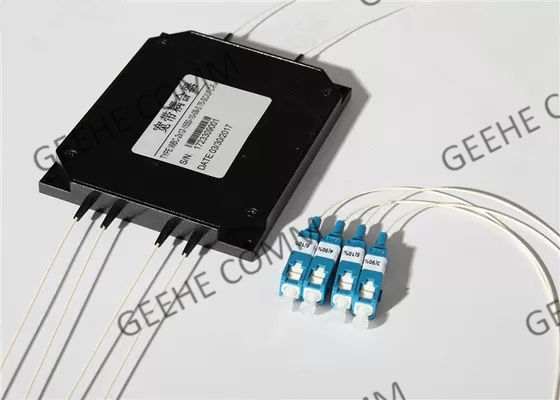

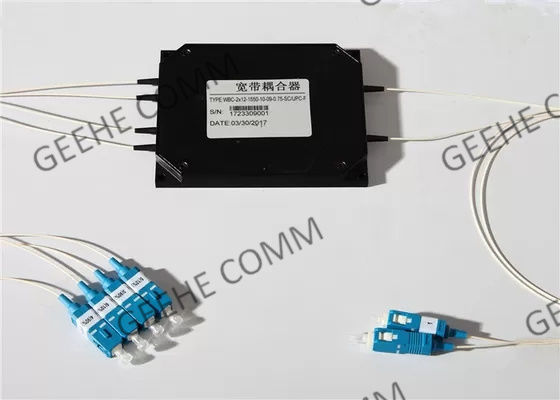

Alta Diretividade 2 × 4 Fan Out 1480/1550nm Módulo WDM FUSED com conector LC
Informações básicas:
2 × 4 Fan Out Modo único O Couplador Fused é construído usando a tecnologia Fused Biconical Taper (FBT). Ele pode ser usado para dividir o sinal de entrada em vários índices com baixa perda de inserção.
Você pode escolher dois tipos principais de módulos WDM fundidos: WDM fundido usado em amplificadores de fibra óptica, como 980/1550nm, 1480/1550nm, 980/1060nm WDM; Módulo WDM fundido usado em sistemas de comunicação óptica bidirecional ou CWDM, como o módulo WDM de 1310/1550nm.
Os conectores estão disponíveis: LC-UPC, LC-APC, LC-PC, SCUPC, SC-APC, SC-PC, FC-UPC, FC-APC, FC-PC, STUPC etc.
FBT WDM BENEFÍCIO E RECURSOS:
* Várias taxa de acoplamento
* Isolamento de alto canal
* Alta uniformidade e confiabilidade
* Baixa inserção e perda de retorno
* Excepcionalmente estável e confiável
* Personalização suportada
Certificação e conformidade:
* Requisitos GR-1209-Core para componentes ópticos passivos
* Requisitos de garantia de confiabilidade do núcleo GR-1221 para componentes ópticos passivos
* Requisitos GR-326-Core para conectores ópticos de modo único conjuntos de jumpers de areia
* TIA-604 Fiber Optic Connector Interpretability Standard
* Diretiva ROHS sobre a restrição de substâncias perigosas
Aplicativos WDM:
* Fttx
* Redes ópticas passivas (PON)
* Sistemas de vídeo híbridos digitais
* Links CATV e sensores de fibra
* Long -Haul Telecommunication
* Distribuições de acesso /PON
* LAN/WAN/METRO
* Datacenter
Especificações e parâmetros de tecnologia:
| Tipo de fibra (dB) | Corning Hi1060flex ou OFS BF05635-02 | SMF-28E | |||||||
| Comprimento de onda operacional (nm) | 980 e 1550 | 1060 e 1550 | 1310 e 1550 | 1480 e 1550 | |||||
| Largura de banda operacional (nm) | ± 10/20 | ± 15 | ± 15 | ||||||
| Nota | P | UM | P | UM | P | UM | P | UM | |
| Perda de inserção (dB) | ≤0,15 | ≤0,25 | ≤0,30 | ≤0,40 | ≤0,2 | ≤0,3 | ≤0,3 | ≤0,35 | |
| Isolamento(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0,05 | ≤0.1 | ≤0,05 | ≤0.1 | ≤0,05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Diretividade (dB) | ≥55 | ||||||||
| Temperatura operacional (℃) | -40 ~ +85 | ||||||||
* A especificação acima está excluindo o conector
* Outras especificações podem ser feitas no cliente exigem
Informações de pedidos:
| Wdm- | N- | Xx- | Xx- | X- | Xx- | Xx- | X | |||
| 95: 980 e 1550nm 135: 1310 & 1550nm 65: 1060 e 1550nm 45: 1480 e 1550nm | 01 :: SMF-28E 02: hi1060flex, 03: OFS BF05635-02 |
1: 1m X: personalização |
25: 250μm de fibra 09: 900μm de fibra solta 20: 2mm cabo 30: 3 mm de cabo |
SC: SC/UPC SA: SC/APC ...... 00: Sem conector |
A: a B: b C: c |
|||||
| Nota | Comprimento de onda de operação | Tipo de fibra | Comprimento da fibra | Tipo de pigtail | Tipo de conexão | Dimension | ||||
