Detalhes do produto:
|
| Nome do modelo: | Conectores Mpo fibra óptica | Núcleo da fibra: | 8 núcleos, 12 núcleos ou 24 núcleos |
|---|---|---|---|
| Diâmetro da fibra: | 3.0mm | Tipo de conector: | MTP,MPO, MTP (Elite),MPO (Elite) |
| Cor do revestimento: | Bege/Aqua/Verde/Amarelo, etc | Material da jaqueta de fibra: | Condutor (OFNR), Pleno (OFNP), LSZH |
| Comprimento da fibra: | 1m ou como seu pedido | Tipo de fibra: | Modo Único (OM3, OM4, OM5 são opcionais) |
| Comprimento de onda: | 850nm/1310nm/1550nm | Inscrição: | Amplificadores ópticos, laser de fibra |

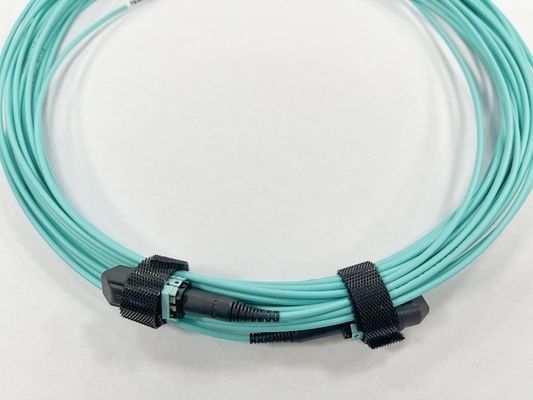

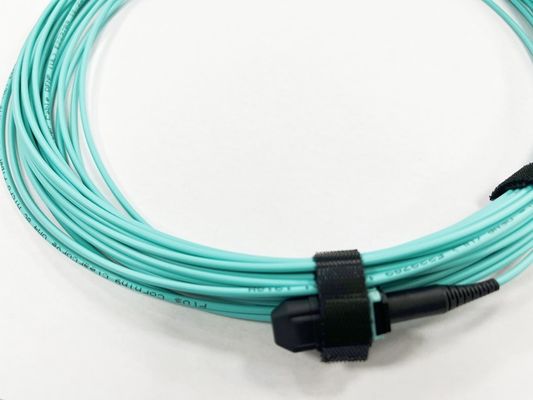

8F OM4 2mm OD MPO(F)-MPO(F) tipo B OFNP baixa perda 13m
Descrição breve:
* Tipo de perda de inserção disponível em Standard, Elite / Low Loss
* Contagem de fibra disponível em 8, 12, 24, 48 núcleos
* Tipo de conector MTP/MPO disponível em: Masculino, Feminino, Masculino para Feminino
* Tipo de fibra disponível em SM (G652D, G657A1, G657A2), MM (OM3, OM4)
* Tipo de capa de cabo disponível em OFNR, LSZH, OFNP
* Os tipos de conectores multifibras estão disponíveis em MTP, MPO com APC ou tipo de polimento PC
* Comprimento do cabo disponível em 1 a 999 metros, personalização
* Tipo de cabo disponível em redondo, fita
* Melhore e simplifique o roteamento de fibra, diminua o espaço de gerenciamento de fibra
* Em conformidade com IEC-61754-7;Padrões EIA/TIA-604-5 (FOCIS 5).
Principais Características e Benefícios:
* Conector MPO com inicialização angular
* Ideal para montagem de cabos de fibra de fita redondos, ovais e desencapados
* IL e RL de alto desempenho
* A carcaça pode ser removida para repolimento
* Pode ser desconectado do adaptador com guia push-pull
* Disponível para inicialização de 45 graus, 90 graus e flexível
* Alta resistência mecânica e térmica
Especificações e Parâmetros:
Desempenho da fibra óptica:
| Conector MPO | Padrão Sm | Baixa Perda Sm | Padrão Mm | Baixa Perda Mm | |
| Perda de inserção | Típico (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Máximo (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perda de Retorno (dB) | ≥60 para APC (polimento de 8 ângulos) | ≥20 para PC | |||
| ≥50 para PC | — | ||||
| Masculino/Feminino (dB) | Masculino: com pinos, Feminino: sem pinos | ||||
| Resistência à tração (dB) | ≤0,3 (máximo 66N) | ||||
| Vibração (dB) | ≤0,3 (10-55Hz) | ||||
| Ciclo térmico (dB) | ≤0,3 (-40~75℃, 21 ciclos) | ||||
Parâmetro geométrico da face final:
| Item | Especificação | ||||
| SM | MILÍMETROS | ||||
| RX(milímetros) | MIN 2000 | ||||
| RY(milímetros) | MIN 5 | ||||
| Altura da fibra (nm) | 1000-3500 | ||||
| Máx.diferença.Altura tudo (nm) | MÁX.: 500 | ||||
| Máx.diferença.Ajuste de altura (nm) | MÁX.: 300 | ||||
| Ângulo do eixo X (°) | -0,2 ~ 0,2 | ||||
| Ângulo do eixo Y (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 | -0,2 ~ 0,2 | |||
| Mergulho Principal | N / D | -100 ~ 200 | |||
Informações sobre pedidos:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 | LZ: LZH NP: OFNP NR: OFNR | FF: MPO /MPO (feminino para feminino) MF: MPO/MPO (homem para mulher) MM: MPO/MPO (masculino para masculino) | L: Baixa perda B: Perda padrão | núcleo 12:1×12 núcleo 48:4×12 núcleo 72:6×12 núcleo 96:8×12 | A: TIA568 tipo passante B: TIA568 Tipo reverso C: TIA568 tipo cruzado | 5M a 50 milhões | |
| Tipo de gênero | Cor da carcaça | Virola | Padrão de perda do conector | Núcleos de fibra | Polaridade | Comprimento da fibra |
Inscrição:
Aplicativos e padrões associados
Cabos de tronco de matriz
Fibra de matriz para fanouts e cassetes de fibra única
Acesso à borda do cartão de alta densidade de fibra
Conexões interframe de comutação óptica
Imagem MPO:
