Detalhes do produto:
|
| Name modelo: | painel de remendo de fibra da montagem em rack de 4U HD | Estrutura: | Aço laminado |
|---|---|---|---|
| Adaptador/porto de No.of: | 24 | Tipo do adaptador: | Duplex do SC (azul) |
| Altura: | 1U, 2U, 3U, 4U, 8U | Portos: | 6, 12, 24, 48, 72,96, 144 |
| Montando a escala de ajuste: | 50mm | Material da placa: | 1.5mm SPCC (revestimento preto) |
| Revestimento material: | Revestimento do pó | dimensões 1U (Hxwxd): | 483 (H)×44 (H)×380mm (W) |
| Capacidade da tala: | 24 fibras | Estado da conformidade de RoHS: | Complacente |
| Destacar: | painel de remendo de fibra da montagem em rack 4U,Painel de remendo de fibra com gaveta de MTP,Painel de remendo ótico com gaveta de MPO |
||

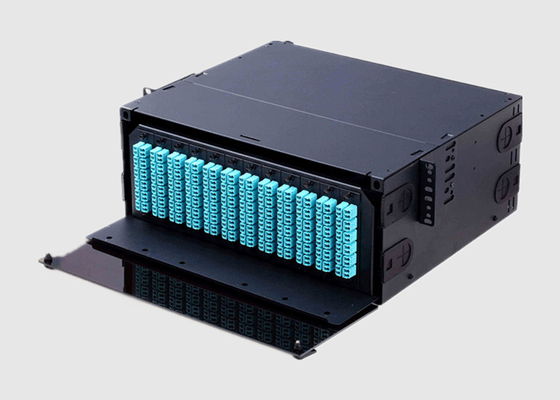

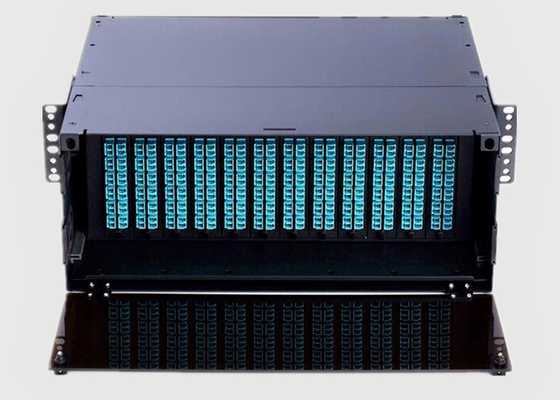

painel de remendo de fibra da montagem em rack de 4U HD, com painel do adaptador ou gaveta de MPO/MTP
Informação básica:
O painel de remendo de HD 4U (unidade da cremalheira), opções adicionais inclui as versões um 1U, 2U, e 3U. Este é um painel de remendo compatível completo de LGX que acomode placas de adaptador de LGX ou gavetas de LGX MTP/MPO. Estas unidades têm uma bandeja extraível e para oferecer dianteiro e traseiro o acesso total do. Estas unidades igualmente têm um Lexan completo fumaram claramente, painel de acesso dianteiro-articulado, e um painel de acesso articulado na parte traseira da unidade.
Este painel de remendo da fibra ótica do alto densidade da fibra de 4U 19" 288 é projetado para 10G/40G/100G Data Center, que pode sustentar a 12 painéis do adaptador de x ou 12 gavetas de x LGX MPO/MTP, do conector de MPO-LC, ou de MTP-LC cabos do fanout estão disponíveis.
Painéis de remendo de fibra 24 Benefit&Feature portuário:
1. LGX compatível
2. Submeta montável
3,19" tamanho padrão, peso leve e estrutura robusta
4. Módulos variáveis para dentro
5. Apropriado para a fita e o cabo redondo
6. Projeto melhorado para assegurar a raio de curvatura do cabo de fibra ótica não menos de 40mm
7. Pó revestido
8. Lexan fumado Front Cover
9. Bandeja da corrediça-para fora para o acesso fácil
10. Dianteiro e traseiro portas articuladas
12. Inclui acessórios da gestão do hardware e do cabo de montagem
Aplicação portuária dos painéis de remendo de fibra 24:
1) Redes de telecomunicações
2) FTTH
3) LAN, WAN, netoworks de CATV
4) Terminação ativa do dispositivo
5) CCTV
Parâmetros de Specificaiton&Technology:
| Parâmetro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Comprimento de onda de funcionamento (nanômetro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Escala de comprimento de onda portuária (nanômetro) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perda de inserção @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformidade (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanômetro (DB) | ≤0.3 | ||||||||||
| Poder entrado (mW) | 250max | ||||||||||
| Temperatura de funcionamento (℃) | -40~+85℃ | ||||||||||
| Temperatura de armazenamento (℃) | -40~+85℃ | ||||||||||
| Tipo da fibra | Corning G657A1, 900μm, 2mm, tubo fraco de 3mm | ||||||||||
| Dimensões (L×W×H) (milímetros) | 100×80×10,141×115×18, a pedido | ||||||||||
* o conector exclusivo da especificação acima
Especificação da cremalheira de 19 polegadas:
| Cremalheira de 19 polegadas | LGX | ||||||||||
| Configuração | 1U | 2U | 1U | 2U | |||||||
| Dimensões de embalagem (milímetros) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensões da instalação (milímetros) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informação pedindo:
| WBC- | X | X2- | 35- | XX- | X | XX- | XX- | X | ||
| P: Prêmio : Categoria A X: Siga as exigências de cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Siga as exigências de cliente |
25:250μM Fiber 09:900μM Loose Fiber |
SC: SC/UPC SA: SC/APC 00: não conecte |
D: D 1U: J1 2U: J2 |
|||
| Categoria | Número portuário | Comprimento de onda da operação | Relação de acoplamento | Comprimento da fibra | Tipo da fibra | Tipo do conector | Dimensão | |||
Serviço de Wuhan Geehe:
1) Estabilidade ambiental alta
Baixa perda de inserção, perda dependente da baixa polarização, baixa reflexão traseira, e boa uniformidade
2) Estrutura compacta
Tamanho pequeno, pode diretamente ser instalado em uma variedade de caixa de transferência e apenas pegar pouco espaço
3) Controle restrito da qualidade
Nós garantimos que cada produto às mãos dos clientes é sujeito aos padrões de teste estritos
4) Fio Rod de alta qualidade
Fio excelente do PVC, boa força, e tenacidade, tempo longo
