Detalhes do produto:
|
| Name modelo: | Cabo da fuga da fibra dos módulos MTP/MPO da gaveta | Modo da fibra: | Μm OS2 9/125 |
|---|---|---|---|
| Contagem da fibra: | FIBRA 12 | Front Connector Type: | duplex de 6 x LC |
| Tipo traseiro do conector: | 1 homem de x MPO-12 (fixado) | Teste o comprimento de onda: | 850/1300nm |
| Comprimento da fibra: | 1m, 3m, 5m ou OEM | Polaridade: | Datilografe A |
| distância dos ethernet 10G: | 400m em 850nm | Distância Ethernet 40 / 100G: | 150m a 850nm |
| Destacar: | Gaveta do cabo da fuga da fibra de MPO,painel de remendo frente e verso da gaveta de 6xLC Mpo,12 fibra Mpo à gaveta do Lc |
||

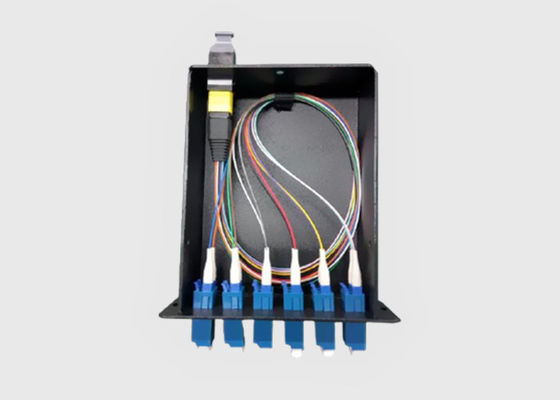

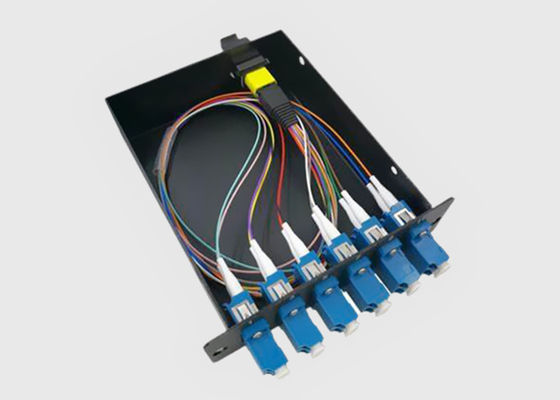

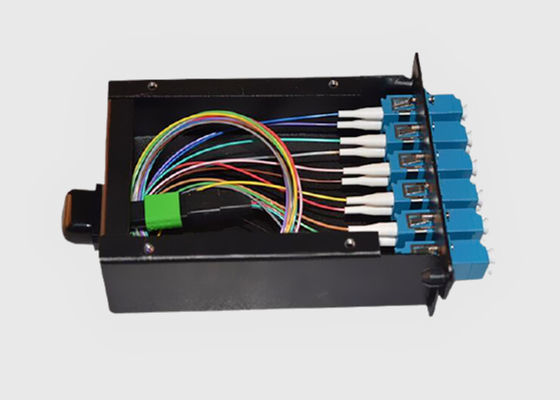

A fibra 12 instalou 6 o cabo frente e verso da fuga da fibra dos adaptadores MTP/MPO do LC
Informação básica:
Nossas gavetas de 10GB OM4 MPO com os 12 conectores do LC são fabricadas com alto densidade, a espaço-economia pre-terminou, e testou MPO aos cabos da fuga do LC projetados para centros de dados, redes do armazenamento, e redes locais com treinamento mínimo. São usados para interconectar as espinhas dorsais de MPO/MTP com cabos de remendo do LC. Disponível em OM1 multimodo (62.5/125), em OM3/OM4 (50/125), & em OS2 SingleMode (9/125).
Queixa a TIA/EIA-568-C.3 e ISO/IEC 11801 e IEC-61754-7 & EIA/TIA-604-5 - MTP/MPO.
Features&Benefits:
Módulos da gaveta da fácil-tomada do alto densidade
-- Fibra até 96 por 1U, fibra das montagens 384 pelo painel de remendo 4U rackmount
solução de expedição de cabogramas do Tomada-&-jogo MTP/MPO
-- Flexível para a integração com o painel de remendo rackmount de Optec
Facilidade da instalação e da boa rastreabilidade
-- Etiqueta do canal e etiqueta dos dados impressa com valor da perda de inserção para cada porto
Desempenho qualificado além dos padrões de TIA/EIA e de IEC
-- Instalado com fábrica-terminado e a fábrica testou MTP/MPO ao conjunto do hydra do LC
A instalação simples de usar, conveniente
-- Instalado com os adaptadores da fibra MTP/MPO na parte traseira e os adaptadores do LC no painel frontal
Eliminação das terminações do campo
-- Reduz custos laborais e melhora a viabilidade de expedição de cabogramas
Especificações e parâmetro:
desempenho da fibra ótica de 16F MPO:
| Conector de MPO | Manutenção programada padrão | Manutenção programada de pequenas perdas | Milímetro padrão | Milímetro de pequenas perdas | |
| Perda de inserção | Típico (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Máximo (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perda de retorno (DB) | ≥60 para o APC (polimento de 8 ângulos) |
≥20 para o PC | |||
| ≥50 para o PC | — | ||||
| Masculino/fêmea (DB) | Homem: com os pinos, fêmeas: sem pinos | ||||
| Resistência à tração (DB) | ≤0.3 (66N máximo) | ||||
| Vibração (DB) | ≤0.3 (10-55Hz) | ||||
| Ciclo térmico (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parâmetro geométrico da fim-cara:
| Artigo | Especs. | ||||
| Manutenção programada | Milímetro | ||||
| RX (milímetro) | MINUTO 2000 | ||||
| Relé (milímetro) | MINUTO 5 | ||||
| Altura da fibra (nanômetro) | 1000-3500 | ||||
| Diferença do máximo. Altura toda (nanômetro) | Max: 500 | ||||
| Diferença do máximo. Ajuste da altura (nanômetro) | Max: 300 | ||||
| Ângulo da X-linha central (°) | -0,2 ~ 0,2 | ||||
| Ângulo da Y-linha central (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Mergulho do núcleo | N/A | -100 ~ 200 | |||
Informação pedindo:
MC-2xMPO/M-12xDLC-24OM3-A: Gaveta da fibra ótica de MPO, homem de 2x MPO-12 ao duplex de 12x LC/UPC, 24 fibras OM3 multimodo, tipo A, acima-chave chave para baixo
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (fêmea à fêmea) MF: MPO/MPO (homem a uma fêmea) Milímetro: MPO/MPO (homem a masculino) |
L: De pequenas perdas B: Perda padrão |
núcleo 12:1×12 núcleo 48:4×12 núcleo 72:6×12 núcleo 96:8×12 |
: Através-tipo TIA568 B: Tipo do reverso TIA568 C: Cruz-tipo TIA568 |
5M a 50M |
|
| Tipo do gênero | Abrigando a cor | Virola | Padrão da perda do conector | Núcleos da fibra | Polaridade | Comprimento da fibra |
Aplicação da gaveta de MPO:
Conformidade dos padrões de Geehe:
Certificado de RoHS:
