Detalhes do produto:
|
| Name modelo: | MPO ao cabo frente e verso da fuga da fibra de 4x LC | Modo da fibra: | OM3 (50/125) |
|---|---|---|---|
| Diâmetro do cabo: | 3.0MM | Tipo do conector: | MPO fêmea - duplex do LC |
| Cor do revestimento: | Magenta/bege/Aqua/verde/amarelo, vermelho, etc. | Comprimento de onda: | 850/1300nm |
| Comprimento da fibra: | 1m, 3m, 5m ou OEM | Raio de curvatura mínimo: | 7.5mm |
| Carga elástica da instalação: | 100 N | Distância Ethernet 40 / 100G: | 150m a 850nm |
| Destacar: | MPO ao cabo frente e verso da fuga da fibra de 4x LC,8 cabo da fuga da fibra da fibra OM3 |
||
Fêmea de MPO de conector Singlemode masculino da fibra ótica de MPO ao 9/125 MPO para a rede
Vista geral rápida:
* 1-864 conjuntos de cabo pre-terminados estão disponíveis
* pode ser projetado com os seguintes tipos da fibra: Manutenção programada, manutenção programada insensível da curvatura; 62.5µm MILÍMETRO; laser de 50µm (OM2) e de 50µm aperfeiçoado (OM3/OM4)
* conjuntos da fita de 12F/8F MPO disponíveis que facilitam a terminação rápida & fácil de fibras da fita para as soluções 1G/10G/40G/100G
* opções customizáveis da terminação e do cabo disponíveis
* disponível com o conector flexível do MPO de Sumitomo, que permite o gênero e mudança da polaridade no campo assim como operações push pull.
* montante, forro, e opções de LSZH disponíveis
* todas as configurações do conector do padrão do setor podem ser especificadas

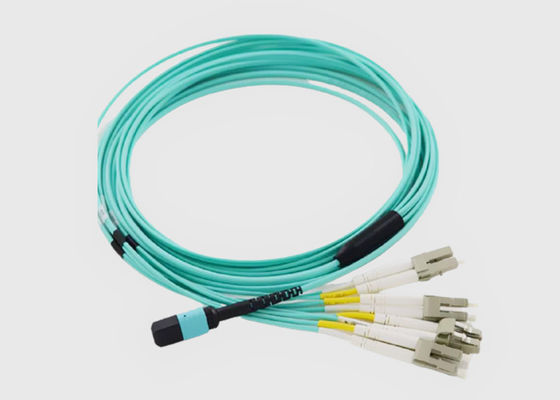

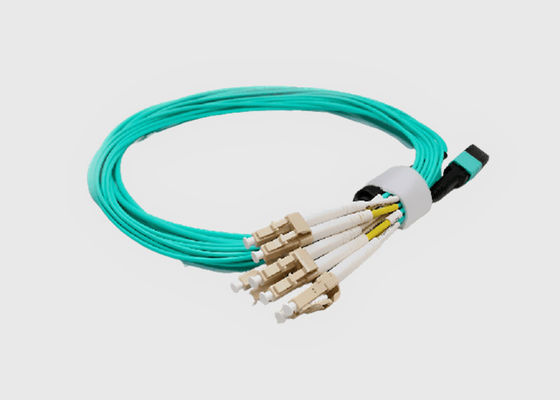

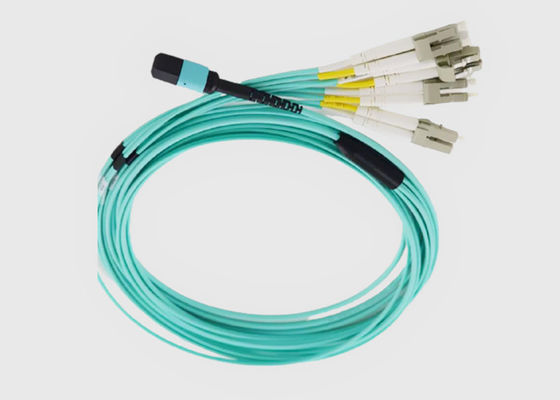

O MF-MPO/F-4xDLC-OM3-x M-B-LS de Geehe é fábrica pre-terminou MPO 4xLC ao cabo da fuga do duplex 50/125 10G OM3, oferecendo ao usuário a vantagem da qualidade consistente, à instalação muito mais rápida, e a uma gestão mais simples do cabo. Este cabo da fuga de MPO é compreendido de um conector fêmea de MPO e de conectores frente e verso da fibra 4xLC na outra extremidade. Os cabos do chicote de fios de MPO utilizam 8 fibras do núcleo OM3 para transmitir inteiramente 40Gbps. 4 fibras em cada sentido que transmite em 10Gbps. O cabo do chicote de fios da fibra ótica conforma-se à polaridade do método B (Cross-Connect), e o conector de MTP está disponível mediante solicitação. Este OM3 MPO ao cabo frente e verso do chicote de fios 4xLC é apropriado para o uso em 100G QSFP28 SR4 ao SÊNIOR de 25G SFP28, ou o 40G QSFP SR4 à interconexão do transceptor do SÊNIOR de 10G SFP+.
Cabo ótico Features&Benefits de MPO:
Especificações e parâmetro:
Desempenho ótico do cabo da fibra de MPO:
| Conector de MPO | Manutenção programada padrão | Manutenção programada de pequenas perdas | Milímetro padrão | Milímetro de pequenas perdas | |
| Perda de inserção | Típico (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Máximo (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perda de retorno (DB) | ≥60 para o APC (polimento de 8 ângulos) |
≥20 para o PC | |||
| ≥50 para o PC | — | ||||
| Masculino/fêmea (DB) | Homem: com os pinos, fêmeas: sem pinos | ||||
| Resistência à tração (DB) | ≤0.3 (66N máximo) | ||||
| Vibração (DB) | ≤0.3 (10-55Hz) | ||||
| Ciclo térmico (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parâmetro geométrico da fim-cara:
| Artigo | Especs. | ||||
| Manutenção programada | Milímetro | ||||
| RX (milímetro) | MINUTO 2000 | ||||
| Relé (milímetro) | MINUTO 5 | ||||
| Altura da fibra (nanômetro) | 1000-3500 | ||||
| Diferença do máximo. Altura toda (nanômetro) | Max: 500 | ||||
| Diferença do máximo. Ajuste da altura (nanômetro) | Max: 300 | ||||
| Ângulo da X-linha central (°) | -0,2 ~ 0,2 | ||||
| Ângulo da Y-linha central (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Mergulho do núcleo | N/A | -100 ~ 200 | |||
Informação pedindo:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (fêmea à fêmea) MF: MPO/MPO (homem a uma fêmea) Milímetro: MPO/MPO (homem a masculino) |
L: De pequenas perdas B: Perda padrão |
núcleo 12:1×12 núcleo 48:4×12 núcleo 72:6×12 núcleo 96:8×12 |
: Através-tipo TIA568 B: Tipo do reverso TIA568 C: Cruz-tipo TIA568 |
5M a 50M |
|
| Tipo do gênero | Abrigando a cor | Virola | Padrão da perda do conector | Núcleos da fibra | Polaridade | Comprimento da fibra |
Informação pedindo do legado do LC:
| Extremidade do conector | Modo | Configuração do cabo | Cor do cabo | Diâmetro do cabo | Comprimento do cabo (m) | ||||
| LC ao LC | 9 | OS1/OS2 | D | Duplex | Y | Amarelo | 2.4mm | 1 | |
| 7A1 | G.657A1 | Dr. | Montante frente e verso | Aqua | 3.0mm | 2 | |||
| 7A2 | G.657A2 | DP | Forro frente e verso | P | Roxo | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 |
|||||||
Aplicação do cabo de remendo da fibra de MPO:
Conformidade dos padrões de Geehe:
