Detalhes do produto:
|
| Nome do modelo: | 1 × 4 divisor óptico de fibra óptica PLC | Estilo do pacote: | Módulo ABS |
|---|---|---|---|
| Tipo de configuração: | 1×4 | Tipo de fibra: | G652D, G657A1, fibra G657A2 |
| Tipo de conector: | SC/APC | Diâmetro da fibra do entrada/saída: | 2.0 mm |
| Comprimento da fibra de entrada/saída: | 1.5m | Relatório de divisão: | 50/50 de separação (uniforme) |
| Comprimento de onda portuário: | 1260 - 1650nm | Marcas de fibra óptica: | - Branco, saída - cinzento entrado, branco, vermelho, preto |
| Destacar: | gaveta ótica do divisor do PLC 1x4,SC ótico APC do divisor do PLC 1x4,Divisor ótico da fibra dos sistemas de FTTX |
||

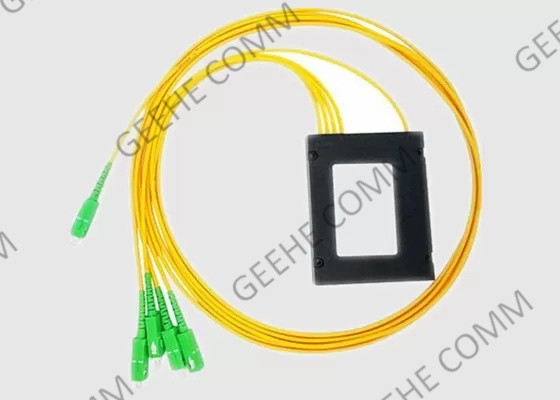

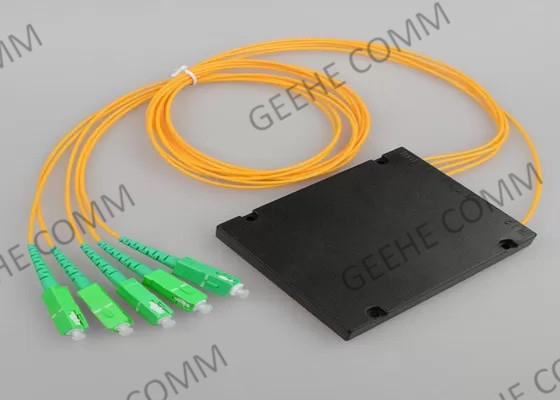

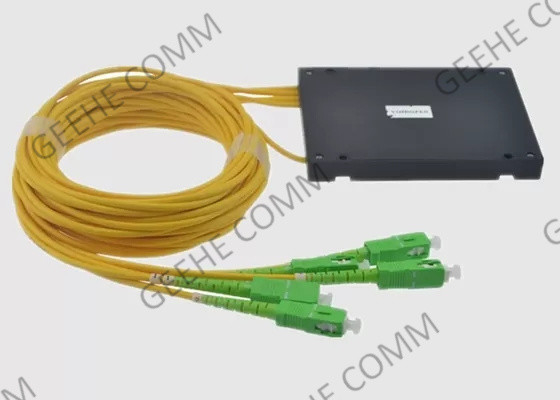

1x4 PLC Splitter Óptico Cassete SC APC Planar Splitter Fibra Óptica
Informações básicas:
1xN e 2XN Planar Lightwave Circuit (PLC) Splitters são baseados na tecnologia de Deposição de Vapor Químico de Plasma (P-CVD) e seu processo de fabricação patenteado para fornecer caráter óptico estável.1xN e 2XN Splitter apresenta especificações de desempenho garantidas e alta confiabilidade que superam os requisitos da Telcordia e é adaptado para diferentes aplicações e mercados.
O divisor PLC é aplicado em desenvolvimentos FTTX, redes PON, ligações CATV e distribuição de sinal óptico.Todos os produtos cumprem os requisitos GR-1209-CORE-2001 e GR-1221-CORE-1999.
Modulo ABS PLC Características e benefícios:
Aplicação e norma:
Especificações e parâmetros
| Parâmetro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Comprimento de onda de operaçãonm) | 1260~1650 | ||||||||||
| Faixa de comprimento de onda da porta (nm) | 1310 ± 20,1490 ± 10 e 1550 ± 20 | ||||||||||
| Perda de inserção@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformidade(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 0.3 | ||||||||||
| Perda de retorno @ 1310/1551 nm (dB) | ≤ 55 | ||||||||||
| Potência de entrada(mW) | 250 max | ||||||||||
| Temperatura de funcionamento(°C) | -40~+85°C | ||||||||||
| Temperatura de armazenamento(°C) | -40~+85°C | ||||||||||
| Tipo de fibra |
Corning G657A1 |
||||||||||
Dimensões do pacote ABS:
| W × H × L (mm) | Porto | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Informações de encomenda:
| PLC... | AAA- | B- | CC- | D- | EE | FF- | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2,0 mm de casaco 3=3,0mm casaco |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | 2=2,0 mm de casaco 3=3,0mm casaco |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Sem conector | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Sem conector | |
| Configuração | Tipo de fibra de entrada | Comprimento da fibra de entrada | Comprimento da fibra de saída | Comprimento da fibra de saída | Conector de entrada | Conector de saída |
2×64 ABS PLC Splitter Package:
Serviço Geehe:
1) Alta estabilidade ambiental
Baixa perda de inserção, baixa perda dependente de polarização, baixa reflexão de volta e boa uniformidade
2) Estrutura compacta
Pequeno tamanho, pode ser instalado diretamente em uma variedade de caixa de transferência e apenas ocupar pouco espaço
3) Controlo rigoroso da qualidade
Garantimos que cada produto nas mãos dos clientes está sujeito a rigorosos padrões de teste
4) Auditoria de fábrica
Nós cooperamos com marcas famosas e clientes japoneses, com 15 anos de experiência de inspeção de fábrica e estar familiarizado com todo o processo de inspeção pela SGS
