Detalhes do produto:
|
| Nome do modelo: | Painel de Patch de Fibra Óptica Industrial | ESTRUTURA: | aço laminado a frio |
|---|---|---|---|
| Entrada do cabo: | 2x25 mm Gland Holes, 2x20 mm Gland Holes | cor do rack: | Preto, Branco, Cinza, ou OEM |
| Altura: | 1U, 2U, 3U, 4U, 8U | portas: | 6, 12, 24, 48, 72, 96, 144 |
| Faixa de ajuste de montagem: | 50 mm | Núcleo da fibra: | 12-24 Fibras, MPO para rabicho de fibra LC |
| Peso: | 2.9KGS | 1U Dimensões (Hxwxd): | 48.2 × 27.8 × 44 mm |
| Destacar: | OM3 MPO ao painel de remendo do LC,24 MPO portuários ao painel de remendo do LC,4U MPO ao painel de remendo do LC |
||

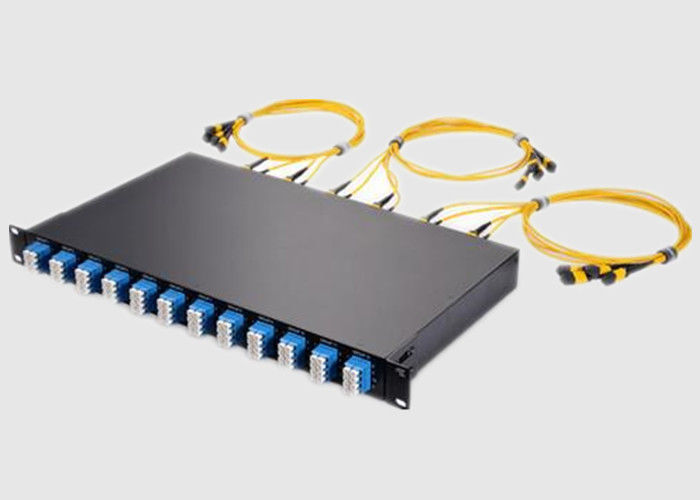

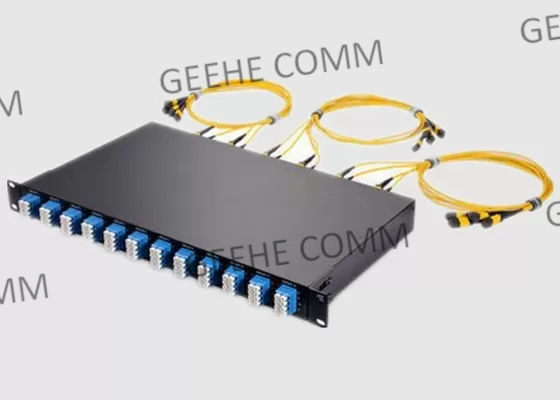

OM3 Painel de Patch Óptico de Fibra Industrial de Telecomunicações MPO para LC 24 Fiber Pigtails
Informações básicas:

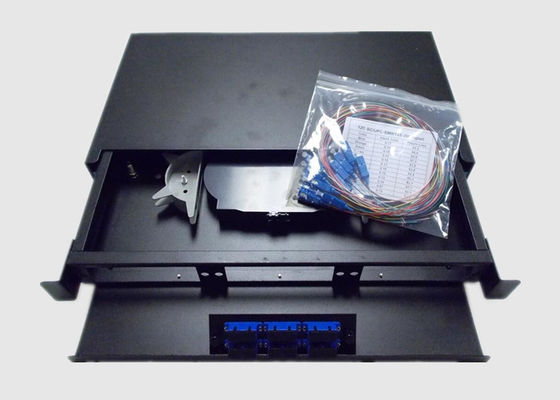

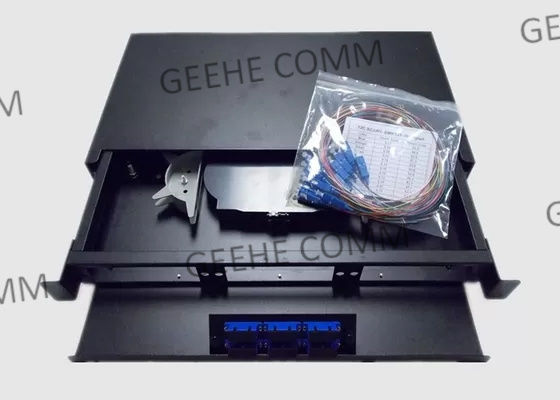

Kits de painel de patch 1U carregados com pigtails de 6 portas a 36 portas em todos os tipos de conectores LC, LC APC, SC, SC APC, FC, FC APC e ST e até 72 portas com LC ou LC APC. Kits de painel de patch 2U com pigtails de 6 portas a 72 portas em todos os tipos de conectores LC, LC APC, SC, SC APC, FC, FC APC e ST e até 144 portas com LC ou LC APC.

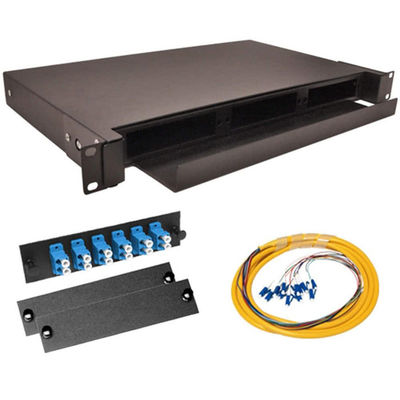

Todos os kits incluem 1RU Fiber Patch Panel (ou 2RU Fiber Patch Panel) carregado com placas de adaptador para conectores de sua escolha e bandejas de emenda para atender às suas necessidades de contagem de fibra, bem como pigtails de fibra óptica. Todos os slots não utilizados no painel de patch são carregados com espaços em branco para proteger o interior do painel.
Podemos satisfazer suas necessidades de máxima flexibilidade e terminações de alta densidade com gabinetes de fibra montados em rack Black Box.
Benefício e característica de montagem em parede do painel de patch:
Aplicação de montagem em parede do painel de patch:
Redes de telecomunicações
FTTH, Redes LAN, WAN, CATV
Terminação de dispositivo ativo
Sistema EDFA/WDM
Parâmetros de especificação e tecnologia :
| Parâmetro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Comprimento de onda operacional(nm) | SDWC:1310&1550；STWC:1310,1490&1550 | ||||||||||
| Faixa de comprimento de onda da porta(nm) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perda de inserção @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformidade (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| Potência de entrada (mW) | 250max | ||||||||||
| Temperatura de operação (℃) | -40~+85℃ | ||||||||||
| Temperatura de armazenamento (℃) | -40~+85℃ | ||||||||||
| Tipo de fibra | Corning G657A1, 900μm, 2mm, 3mm Loose Tube | ||||||||||
| Dimensões (C×L×A) (mm) | 100×80×10,141×115×18, Sob consulta | ||||||||||
* A especificação acima exclui o conector
Especificação do rack de 19 polegadas:
| Rack de 19 polegadas | LGX | ||||||||||
| Configuração | 1U | 2U | 1U | 2U | |||||||
| Dimensões da embalagem(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensões de instalação (mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informações para pedidos:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: Premium A: Grau A X: Segue os requisitos do cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 m x: Segue os requisitos do cliente |
25:250μM Fibra 09:900μM Fibra Solta |
SC: SC/UPC SA: SC/APC 00:sem conexão |
D:D 1U: J1 2U: J2 |
|||
| Grau | Número da porta | Comprimento de onda de operação | Relação de acoplamento | Comprimento da fibra | Tipo de fibra | Tipo de conector | Dimensão | |||
Serviço Wuhan Geehe:
1) Alta estabilidade ambiental
Baixa perda de inserção, baixa perda dependente da polarização, baixa reflexão traseira e boa uniformidade
2) Estrutura compacta
Tamanho pequeno, pode ser instalado diretamente em uma variedade de caixas de transferência e ocupa pouco espaço
3) Rigoroso controle de qualidade
Nós garantimos que cada produto nas mãos dos clientes está sujeito a rigorosos padrões de teste
4) Entrega rápida
Com trabalhadores qualificados e estáveis, toda a rotatividade do pedido é mais rápida do que a dos concorrentes
5) Auditoria de fábrica
Cooperamos com marcas famosas e clientes japoneses, com 15 anos de experiência em inspeção de fábrica e estamos familiarizados com todo o processo de inspeção pela SGS.
