Detalhes do produto:
|
| Name modelo: | Fibra - painéis e adaptadores óticos de remendo | Cremalheira montável: | 19" cremalheira montada |
|---|---|---|---|
| Material da cremalheira: | Zinco-chapeado lamine a chapa de aço | Cor da cremalheira: | Preto, branco, cinzento, ou OEM |
| Altura nas unidades: | 1U, 2U, 3U, 4U, 8U | Portos: | 6, 12, 24, 48, 72, 96, 144 |
| parte dianteira: | 48 - Duplex multimodo de LC/LC | Espessura: | 0.8mm, 1.0mm, 1.2mm |
| Máximo Fibra Núcleo: | 24 | dimensões 2U (Hxwxd): | 48.2×27.8×88mm |
| Destacar: | painel portuário da fibra ótica 48 de 1.0mm,painel portuário da fibra ótica 2U 48,painel de remendo de fibra multimodo de 1.0mm |
||

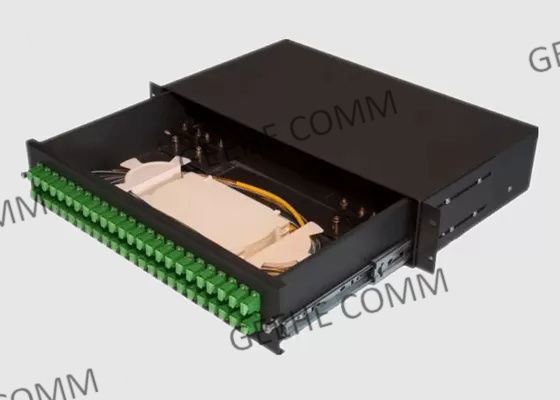

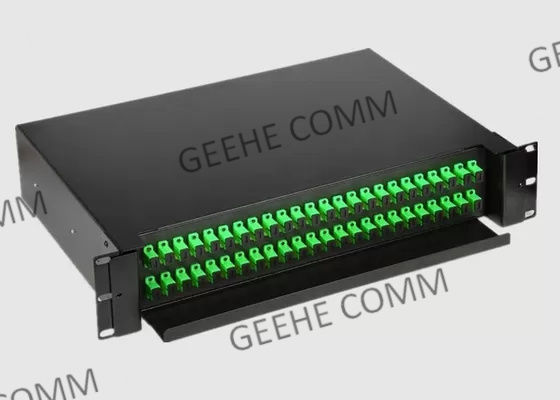

Fibra 48 Rackmount deslizante multimodo portuária - painéis e adaptadores óticos de remendo
vista geral do painel de remendo 2U:
Um painel de remendo de 48 portos vem carregado com os 48 LC frente e verso a fêmea multimodo de 62,5 mícrons aos acopladores fêmeas. Fornece uma solução rápida e fácil remendando cabos terminados da fibra. É 2U na altura e significado ser montado em um 19" cremalheira ou armário.
Este painel de remendo rackmount de 19 polegadas fornece uma solução disponível e compacta para aplicações rackmount da fibra, que tenha 48 portos para remendar cabos frente e verso da fibra multimodo do LC ao usar somente 2U do espaço da cremalheira. É ideal para aplicações do alto densidade.
característica de Benefit& da montagem da parede do painel de remendo 2U:
aplicação da montagem da parede do painel de remendo 2U:
Aplicações de FTTX, Datacenter e projetos do LAN & do WAN
Parâmetros de Specificaiton&Technology:
| Parâmetro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Comprimento de onda de funcionamento (nanômetro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Escala de comprimento de onda portuária (nanômetro) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perda de inserção @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformidade (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanômetro (DB) | ≤0.3 | ||||||||||
| Poder entrado (mW) | 250max | ||||||||||
| Temperatura de funcionamento (℃) | -40~+85℃ | ||||||||||
| Temperatura de armazenamento (℃) | -40~+85℃ | ||||||||||
| Tipo da fibra | Corning G657A1, 900μm, 2mm, tubo fraco de 3mm | ||||||||||
| Dimensões (L×W×H) (milímetros) | 100×80×10,141×115×18, a pedido | ||||||||||
* o conector exclusivo da especificação acima
Especificação da cremalheira de 19 polegadas:
| Cremalheira de 19 polegadas | LGX | ||||||||||
| Configuração | 1U | 2U | 1U | 2U | |||||||
| Dimensões de embalagem (milímetros) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensões da instalação (milímetros) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informação pedindo:
| WBC- | X | X2- | 35- | XX- | X | XX- | XX- | X | ||
| P: Prêmio : Categoria A X: Siga as exigências de cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Siga as exigências de cliente |
25:250μM Fiber 09:900μM Loose Fiber |
SC: SC/UPC SA: SC/APC 00: não conecte |
D: D 1U: J1 2U: J2 |
|||
| Categoria | Número portuário | Comprimento de onda da operação | Relação de acoplamento | Comprimento da fibra | Tipo da fibra | Tipo do conector | Dimensão | |||
Serviço de Wuhan Geehe:
1) Estabilidade ambiental alta
Baixa perda de inserção, perda dependente da baixa polarização, baixa reflexão traseira, e boa uniformidade
2) Estrutura compacta
Tamanho pequeno, pode diretamente ser instalado em uma variedade de caixa de transferência e apenas pegar pouco espaço
3) Controle restrito da qualidade
Nós garantimos que cada produto às mãos dos clientes é sujeito aos padrões de teste estritos
4) Fio Rod de alta qualidade
Fio excelente do PVC, boa força, e tenacidade, tempo longo
