Detalhes do produto:
|
| Name modelo: | Fibra - montagem ótica da parede do painel de remendo | Estrutura: | 19" cremalheira montada |
|---|---|---|---|
| Material da cremalheira: | Aço laminado, AL | Cor da cremalheira: | Preto, branco, cinzento, ou OEM |
| Altura: | 1U, 2U, 3U, 4U, 8U | Portos: | 6, 12, 24, 48, 72, 96, 144 |
| Conector: | ST DO SC LC FC | Espessura: | 0.8mm, 1.0mm, 1.2mm |
| Máximo Fibra Núcleo: | 12 | Dimensões (HxWxD): | 48.2×27.8×44mm |
| Destacar: | 19 painel de remendo de fibra do SC da polegada 1U,19 painel de remendo de fibra da montagem da parede da polegada 1U,painel de remendo de fibra portuário do sc 1U 24 |
||

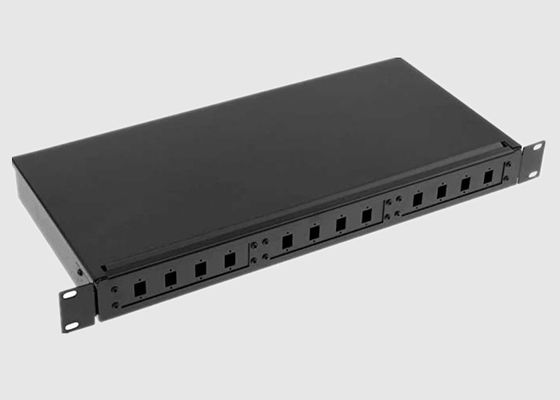

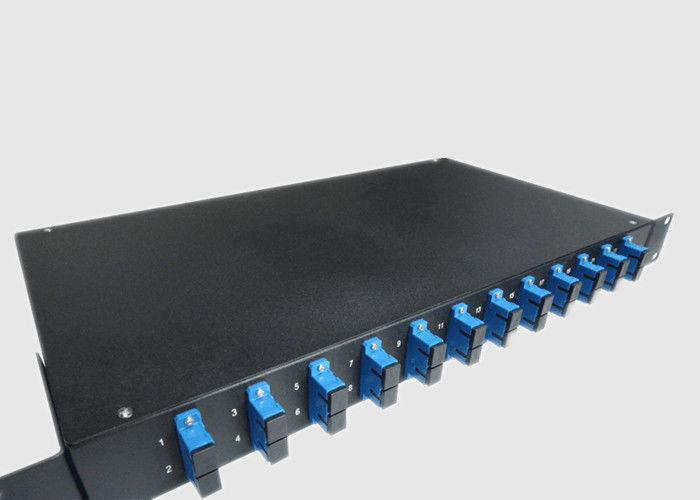

19 fibra portuária do conector 1U do SC da polegada 24 - montagem ótica da parede do painel de remendo
Informação básica:

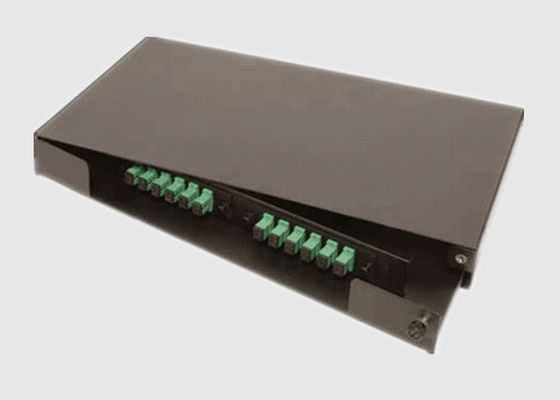

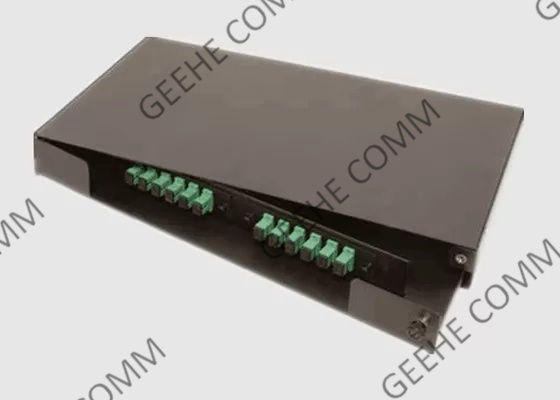

Umas 19 polegadas que deslizam o painel de remendo da fibra ótica foram projetadas facilitar a gestão interna da fibra e maximizar igualmente a densidade da fibra em incrementos da altura 1U, 2U, e 4U.
A bandeja deslizante fornece o acesso fácil à expedição de cabogramas da fibra. O painel apoia nas configurações 1×4,1×8,1×16,1×32,1×64,2×4,2×8,2×16,2×32 na palavra simples do SC, duplex do SC, ST/FC (D cortado), duplex do LC (pegada simples), quadrilátero do SC do LC (pegada frente e verso do SC). As versões estão disponíveis com entalhes de MTP MPO na parte traseira para o uso com os troncos pre-terminados de MTP/MPO, acessórios relacionados da fibra e as tranças são opcionais.
Característica de Benefit& da montagem da parede do painel de remendo:
Aplicação da montagem da parede do painel de remendo:
Parâmetros de Specificaiton&Technology:
| Parâmetro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Comprimento de onda de funcionamento (nanômetro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Escala de comprimento de onda portuária (nanômetro) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perda de inserção @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformidade (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanômetro (DB) | ≤0.3 | ||||||||||
| Poder entrado (mW) | 250max | ||||||||||
| Temperatura de funcionamento (℃) | -40~+85℃ | ||||||||||
| Temperatura de armazenamento (℃) | -40~+85℃ | ||||||||||
| Tipo da fibra | Corning G657A1, 900μm, 2mm, tubo fraco de 3mm | ||||||||||
| Dimensões (L×W×H) (milímetros) | 100×80×10,141×115×18, a pedido | ||||||||||
* o conector exclusivo da especificação acima
Especificação da cremalheira de 19 polegadas:
| Cremalheira de 19 polegadas | LGX | ||||||||||
| Configuração | 1U | 2U | 1U | 2U | |||||||
| Dimensões de embalagem (milímetros) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensões da instalação (milímetros) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informação pedindo:
| WBC- | X | X2- | 35- | XX- | X | XX- | XX- | X | ||
| P: Prêmio : Categoria A X: Siga as exigências de cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Siga as exigências de cliente |
25:250μM Fiber 09:900μM Loose Fiber |
SC: SC/UPC SA: SC/APC 00: não conecte |
D: D 1U: J1 2U: J2 |
|||
| Categoria | Número portuário | Comprimento de onda da operação | Relação de acoplamento | Comprimento da fibra | Tipo da fibra | Tipo do conector | Dimensão | |||
Serviço de Wuhan Geehe:
1) Estabilidade ambiental alta
Baixa perda de inserção, perda dependente da baixa polarização, baixa reflexão traseira, e boa uniformidade
2) Estrutura compacta
Tamanho pequeno, pode diretamente ser instalado em uma variedade de caixa de transferência e apenas pegar pouco espaço
3) Controle restrito da qualidade
Nós garantimos que cada produto às mãos dos clientes é sujeito aos padrões de teste estritos
4) Fio Rod de alta qualidade
Fio excelente do PVC, boa força, e tenacidade, tempo longo
