Detalhes do produto:
|
| Nome do modelo: | MPO a 12 x Cabo de quebra de fibra SC | Conector a: | Conec mtp push puxar guia |
|---|---|---|---|
| Conector b: | SC UPC Simplex | Contagem de fibras: | 12 núcleo |
| Cor da jaqueta: | Magenta/bege/Aqua/verde/amarelo, vermelho, etc. | Comprimento de onda: | 850/1300nm |
| Comprimento da fibra: | 1m, 3m, 5m ou OEM | Radius de curvatura mínimo: | 7,5 mm |
| Carga elástica da instalação: | 100 N | Jaqueta a cabo: | Lszh/plenum |
| Destacar: | Cabo multimodo da fibra de MPO,cabo da fibra do mpo 12 de 0.9mm,mpo de 0.9mm ao cabo da fuga do sc |
||

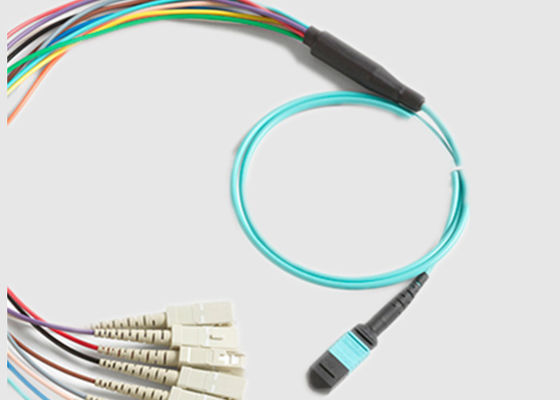

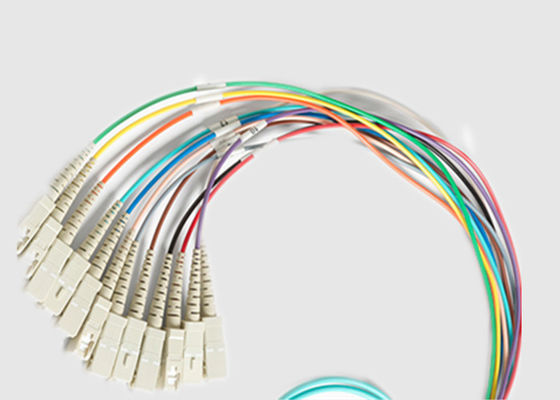

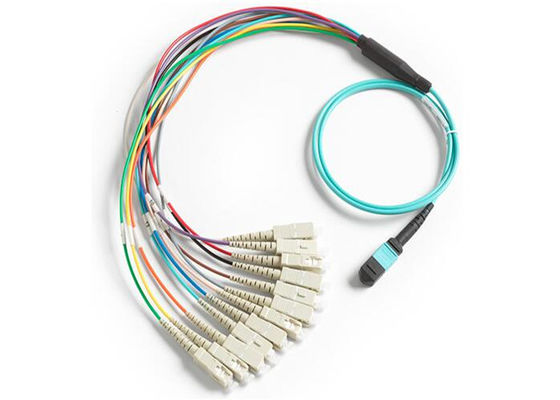

Cabo Breakout de Fibra Óptica de 12 Fibras Coloridas 0,9 mm MPO para 12 x SC
Informações Básicas:
O cabo breakout de fibra MTP/MPO Tipo A, você está pronto para a implantação em qualquer rede de fibra óptica monomodo 9/125 MTP/MPO ou padrão. Os cabos monomodo 9/125 são mais adequados para longas distâncias de cabo e os conectores de encaixe os mantêm firmemente no lugar.
O cabo breakout de fibra MTP/MPO também é composto por um conector MTP/MPO em uma extremidade e 12 conectores simplex sc APC, Esses cabos breakout são perfeitos para quando você tem espaço limitado e deseja converter sua rede de fibra padrão para uma rede MTP/MPO de alta densidade, mas ainda deseja essa ótima conexão de fibra, com muitas cores.
Recursos e Benefícios:
Especificações e Parâmetros:
Desempenho Óptico do Cabo de Fibra MPO:
| Conector MPO | Sm Padrão | Sm de Baixa Perda | Mm Padrão | Mm de Baixa Perda | |
| Perda de Inserção | Típico (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Máximo (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perda de Retorno (dB) | ≥60 para APC (8 polimento angular) |
≥20 para PC | |||
| ≥50 para PC | — | ||||
| Macho/Fêmea (dB) | Macho: com pinos, Fêmea: sem pinos | ||||
| Resistência à Tração (dB) | ≤0,3 (máx. 66N) | ||||
| Vibração (dB) | ≤0,3 (10-55Hz) | ||||
| Ciclo Térmico (dB) | ≤0,3 (-40~75℃, 21 ciclos) | ||||
Parâmetro geométrico da face final:
| Item | Especificação | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Altura da Fibra (nm) | 1000-3500 | ||||
| Altura máx. dif. total (nm) | MÁX: 500 | ||||
| Altura máx. dif. adj (nm) | MÁX: 300 | ||||
| Ângulo do Eixo X ( °) | -0,2 ~ 0,2 | ||||
| Ângulo do Eixo Y ( °) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Core Dip | N/A | -100 ~ 200 | |||
Informações para Pedidos:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (fêmea para fêmea) MF: MPO/MPO (macho para fêmea) MM: MPO/MPO (macho para macho) |
L: Baixa perda B: Perda padrão |
12:1×12 núcleos 48:4×12 núcleos 72:6×12 núcleos 96:8×12 núcleos |
A: TIA568 tipo direto B: TIA568 tipo reverso C: TIA568 tipo cruzado |
5M a 50M |
|
| Tipo de Gênero | Cor da Carcaça | Ponteira | Padrão de perda do conector | Núcleos de fibra | Polaridade | Comprimento da fibra |
Aplicação do Cabo Patch Cord de Fibra MPO:
Conformidade com os Padrões da Geehe:
