Detalhes do produto:
|
| Nome do modelo: | MPO-MPO Multimode 8 Fibre Cables | Núcleo de fibra: | 8 núcleo, 12 núcleo ou 24 núcleo |
|---|---|---|---|
| Diâmetro da fibra: | 3,0 mm | Tipo de conector: | MTP, MPO, MTP (elite), MPO (elite) |
| Cor da jaqueta: | Bege/aqua/verde/amarelo, etc. | Materiais de chapéu de fibras: | Montante (OFNR), forro (OFNP), LSZH |
| Isolamento: | Plenum, riser | Tipo de fibra: | Modo Mulit (OM3, OM4, OM5 são opcionais) |
| Comprimento de onda: | 850nm/1310nm/1550nm | Comprimentos para montagem do cabo: | 1 a 150 metros |
| Destacar: | cabo da fibra dos 10m MPO,mpo 10m ao cabo do mpo,mpo 100G ao cabo do mpo |
||

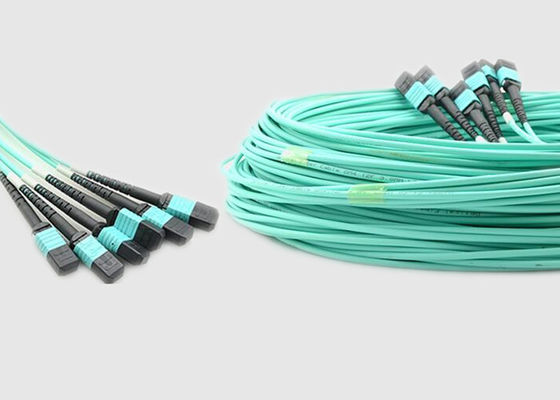

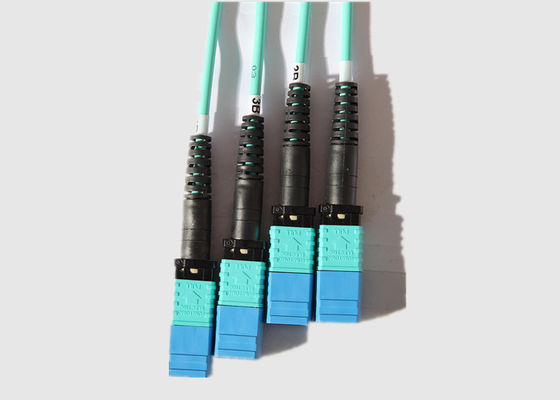

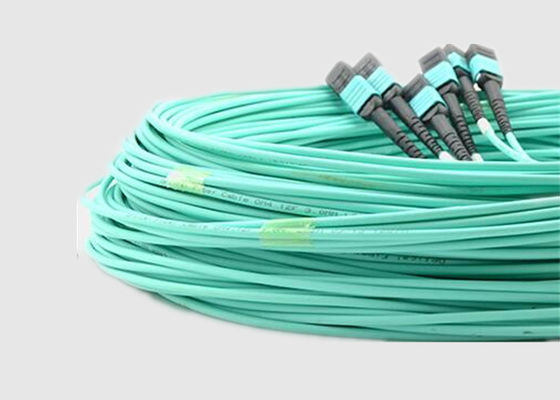

100G OM4 Standards10 Meter MPO-MPO pré-terminados Multimode 8-Fiber Cables
Mpo para MPO Cable Point de Venda:
* Tipo de perda de inserção disponível em Standard, Elite / Low Loss
* Número de fibras disponíveis em 8, 12, 24, 48 núcleos
* Tipo de conector MTP/MPO disponível em: macho, fêmea, macho para fêmea
* Tipo de fibra disponível em SM (G652D, G657A1, G657A2), MM (OM3, OM4)
* Eliminar erros de terminação, Min tempo de instalação
* Desempenho otimizado - Elite MPO e conector premium discreto
* Redução da perda de inserção até 50%
* Disponível em modo único e multimodo (Flat/Round)
Principais características e benefícios:
* Fibras ópticas OM4, OM3 ou monomodo de alta qualidade
* Fibra insensível à curvatura: raio de curvatura mínimo de 7,5 mm
* Disponível fibra de modo único e laser otimizada para 50 μm (10G)
*Furação padrão de 2,0 mm para conectores de fibra única
* 100% de fabrico testado com dados de ensaio rastreáveis
Especificações e parâmetros:
Performance da fibra óptica:
| Conector MPO | Padrão Sm | Baixa Perda Sm | Padrão mm | Baixa Perda | |
| Perda de inserção | Tipico (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Máximo ((dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Perda de retorno (dB) | ≥ 60 para APC (poluição de 8 ângulos) |
≥ 20 para PC | |||
| ≥ 50 para PC | - Não. | ||||
| Homem/mulher ((dB) | Homem: com alfinetes, mulher: sem alfinetes | ||||
| Resistência à tração (dB) | ≤ 0,3 (máximo 66N) | ||||
| Vibração (dB) | ≤ 0,3 (de 10 a 55 Hz) | ||||
| Ciclo térmico (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 ciclos) | ||||
Parâmetro geométrico da face final:
| Ponto | Especificações | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Altura da fibra (nm) | 1000-3500 | ||||
| Max. diferença. Altura total (nm) | Max: 500 | ||||
| Max. dif. Altura adj (nm) | Max: 300 | ||||
| Ângulo do eixo X (°) | -0,2 ~ 0.2 | ||||
| Ângulo do eixo Y (°) | PC: -0,2 ~ 0.2 APC: 7,8 ~ 8.2 |
-0,2 ~ 0.2 | |||
| Dique de núcleo | N/A | -100 ~ 200 | |||
Informações de encomenda:
| MPO | - XX | - XX | - XX | - X. | - XX | - X. | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO/MPO ((de mulher para mulher)) MF: MPO/MPO (homem para mulher) MM: MPO/MPO (de homem para homem) |
L: Baixa perda B: Perda padrão |
12Núcleo 1 × 12 48Núcleo 4 × 12 72:6×12 núcleo 96Núcleo: 8×12 |
A: TIA568 tipo de passagem B: TIA568 Tipo reverso C: Tipo transversal TIA568 |
5M para 50M |
|
| Tipo de género | Cor da carcaça | Ferrule | Padrão de perda de conectores | Núcleos de fibras | Polaridade | Comprimento da fibra |
Aplicação de cabos MPO para MPO:
*Instalações no local
*Interconexão dos módulos O/E
*Redes de processamento de dados
*Redes de telecomunicações
*Conexão de interquadro de interruptor óptico
*Modo de transmissão assíncrona (ATM)
