Detalhes do produto:
|
| Nome do modelo: | MTP MPO Optical Patch Cord | Modo de fibra: | OM4 50/125μm |
|---|---|---|---|
| Diâmetro do cabo: | 3.0 mm | Tipo de conector: | MTP (elite), MPO (elite) |
| Cor da Jaqueta: | Magenta/bege/Aqua/verde/amarelo, vermelho, etc. | Comprimento de onda: | 850/1300nm |
| Comprimento da fibra: | 1m, 3m, 5m ou OEM | Radius de curvatura mínimo: | 7.5 mm |
| Carga elástica da instalação: | 100 N | distância dos ethernet 40/100G: | 150m em 850nm |
| Destacar: | Cabo de remendo de OM4 Mpo,cabo de remendo de 10Gbs MPO,cabo de fibra ótica do mpo 10Gbs |
||

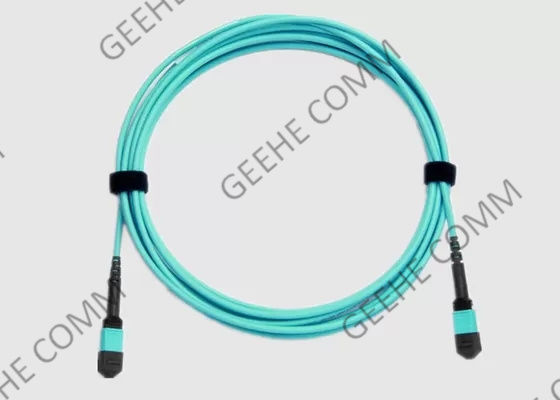

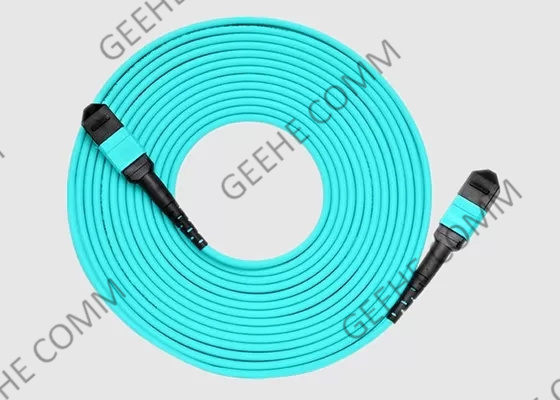

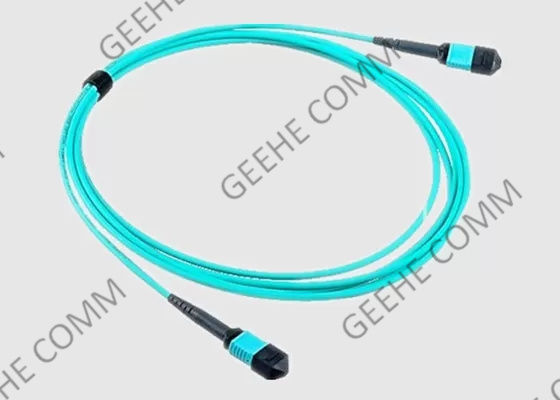

Aqua 10Gbs Multi Mode OM3 OM4 12- 24 Fibra MTP MPO Cordão Óptico
Informações básicas:
Os cabos tronco de fibra multimodo de 12 e 24 Mpo com camisas OFNP de nível pleno simplificam as conexões e reduzem o tempo de instalação através da ligação de 12 fibras num único cabo.
Os cabos de patch de fibra MPO da Geehe economizam espaço para instalações AV de transmissão permanente e transmissão de dados para conexão rack-to-rack, montagem de chassi MTP, caixas de ventilação e gabinetes de rack de ventilação.
O cordão óptico está disponível em uma variedade de comprimentos, como 1m,1.5m,2m,3m,4m,5m a 300M, Disponível diferente tipo de fibra óptica ((G.652D, G.657, OM1, OM2, OM3 ou OM4, OM5).
Características e benefícios:
Especificações e parâmetros:
Performance óptica do cabo de fibra óptica MPO:
| Conector MPO | Padrão Sm | Baixa Perda Sm | Padrão mm | Baixa Perda | |
| Perda de inserção | Tipico (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Máximo ((dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Perda de retorno (dB) | ≥ 60 para APC (poluição de 8 ângulos) |
≥ 20 para PC | |||
| ≥ 50 para PC | - Não. | ||||
| Homem/mulher ((dB) | Homem: com alfinetes, mulher: sem alfinetes | ||||
| Resistência à tração (dB) | ≤ 0,3 (máximo 66N) | ||||
| Vibração (dB) | ≤ 0,3 (de 10 a 55 Hz) | ||||
| Ciclo térmico (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 ciclos) | ||||
Parâmetro geométrico da face final:
| Ponto | Especificações | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Altura da fibra (nm) | 1000-3500 | ||||
| Max. diferença. Altura total (nm) | Max: 500 | ||||
| Max. dif. Altura adj (nm) | Max: 300 | ||||
| Ângulo do eixo X (°) | -0,2 ~ 0.2 | ||||
| Ângulo do eixo Y (°) | PC: -0,2 ~ 0.2 APC: 7,8 ~ 8.2 |
-0,2 ~ 0.2 | |||
| Dique de núcleo | N/A | -100 ~ 200 | |||
Informações de encomenda:
| MPO | - XX | - XX | - XX | - X. | - XX | - X. | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO/MPO ((de mulher para mulher)) MF: MPO/MPO (homem para mulher) MM: MPO/MPO (de homem para homem) |
L: Baixa perda B: Perda padrão |
12Núcleo 1 × 12 48Núcleo 4 × 12 72:6×12 núcleo 96Núcleo: 8×12 |
A: TIA568 tipo de passagem B: TIA568 Tipo reverso C: Tipo transversal TIA568 |
5M para 50M |
|
| Tipo de género | Cor da carcaça | Ferrule | Padrão de perda de conectores | Núcleos de fibras | Polaridade | Comprimento da fibra |
Aplicação de cordões de fibra MPO:
Compliance com as normas de Geehe:
