Detalhes do produto:
|
| Name modelo: | MPO ao cabo da fibra do Fanout 12 do LC | Modo da fibra: | Único modo, multi modo |
|---|---|---|---|
| Revestimento OD: | 0.9mm | Tipo do conector: | MPO ao LC |
| Cor do revestimento: | Colorido: Magenta/bege/Aqua/verde/amarelo, vermelho, etc. | Comprimento de onda: | 850/1300nm |
| Comprimento da fibra: | 1m, 3m, 5m ou OEM | Raio de curvatura mínimo: | 7.5mm |
| distância dos ethernet 10G: | 400m em 850nm | Distância Ethernet 40 / 100G: | 150m a 850nm |
| Destacar: | 0.9mm MPO ao cabo da fuga do LC,12 núcleos MPO ao cabo da fuga do LC,Multi modo MPO ao cabo da fuga do LC |
||

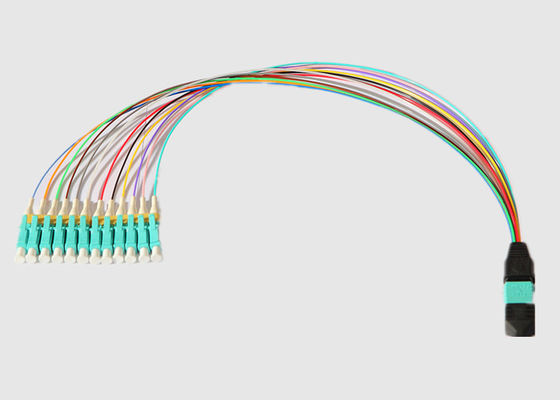

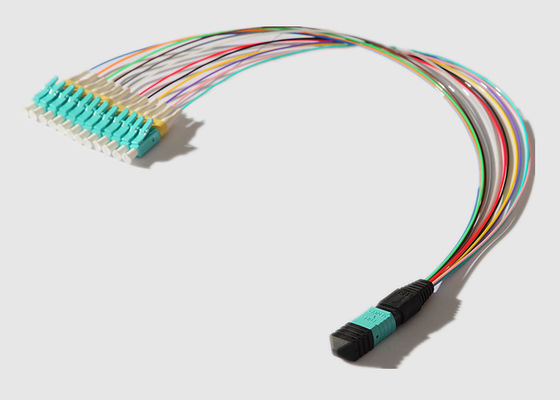

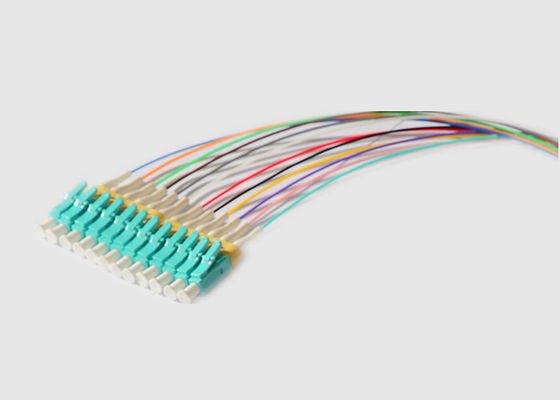

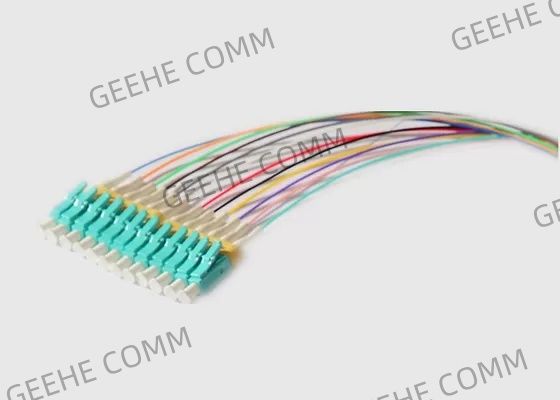

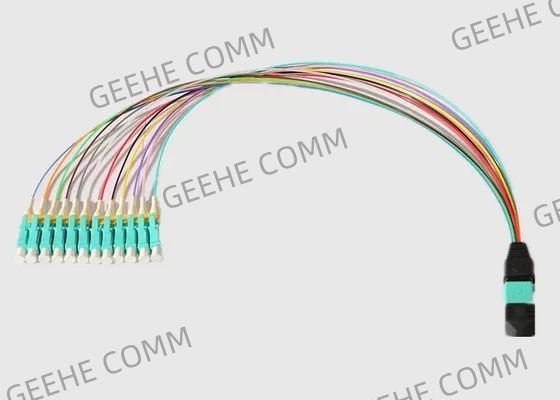

Multi modo 0.9mm 12 núcleos OFNR MPO ao cabo da fibra do Fanout 12 do LC
Informação básica:
Os cabos da fibra de MPO 12 são os mais de uso geral estabelecer uma conexão entre dois painéis de remendo de fibra do alto densidade a fim consolidar as fibras. Os conectores de MPO podem entregar dúzias das costas da fibra contidas dentro de uma única unidade. As aplicações alternativas incluem estabelecer (40GBASE-SR4) uma relação 40G entre um grupo de transceptores de QSFP+.
MPO em uma extremidade em 8, 12, ou 24 relações da fibra, com o LC simples ou os conectores frente e verso, também disponíveis em incluir diferente dos modos da fibra Singlemode (OS2) & multimodo (OM1 ~ OM5) com cores, materiais e comprimento personalizados.
Features&Benefits:
Especificações e parâmetro:
Desempenho da fibra ótica de MPO:
| Conector de MPO | Manutenção programada padrão | Manutenção programada de pequenas perdas | Milímetro padrão | Milímetro de pequenas perdas | |
| Perda de inserção | Típico (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Máximo (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Perda de retorno (DB) | ≥60 para o APC (polimento de 8 ângulos) |
≥20 para o PC | |||
| ≥50 para o PC | — | ||||
| Masculino/fêmea (DB) | Homem: com os pinos, fêmeas: sem pinos | ||||
| Resistência à tração (DB) | ≤0.3 (66N máximo) | ||||
| Vibração (DB) | ≤0.3 (10-55Hz) | ||||
| Ciclo térmico (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Parâmetro geométrico da fim-cara:
| Artigo | Especs. | ||||
| Manutenção programada | Milímetro | ||||
| RX (milímetro) | MINUTO 2000 | ||||
| Relé (milímetro) | MINUTO 5 | ||||
| Altura da fibra (nanômetro) | 1000-3500 | ||||
| Diferença do máximo. Altura toda (nanômetro) | Max: 500 | ||||
| Diferença do máximo. Ajuste da altura (nanômetro) | Max: 300 | ||||
| Ângulo da X-linha central (°) | -0,2 ~ 0,2 | ||||
| Ângulo da Y-linha central (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Mergulho do núcleo | N/A | -100 ~ 200 | |||
Informação pedindo:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (fêmea à fêmea) MF: MPO/MPO (homem a uma fêmea) Milímetro: MPO/MPO (homem a masculino) |
L: De pequenas perdas B: Perda padrão |
núcleo 12:1×12 núcleo 48:4×12 núcleo 72:6×12 núcleo 96:8×12 |
: Através-tipo TIA568 B: Tipo do reverso TIA568 C: Cruz-tipo TIA568 |
5M a 50M |
|
| Tipo do gênero | Abrigando a cor | Virola | Padrão da perda do conector | Núcleos da fibra | Polaridade | Comprimento da fibra |
MPO à aplicação do cabo de remendo da fibra do Lc:
Mais MPO aos cabos de remendo da fibra do Lc:
Conformidade dos padrões de Geehe:
