Detalhes do produto:
|
| Nome do modelo: | Instalação de rack de fibra óptica com adaptador | ESTRUTURA: | 19'' montado em rack |
|---|---|---|---|
| Materiais: | Zinco-chapeado lamine a chapa de aço | cor do rack: | Negro, Branco, Cinza |
| Altura: | 1U, 2U, 3U, 4U, 8U | portas: | 6, 12, 24, 48, 72, 96, 144 |
| Conector: | SC LC FC ST | Espessura: | 0.8mm, 1.0mm, 1.2mm |
| Dimensões (L×W×H) milímetro: | 1×32：141×115×18 | Recurso: | Dustproof impermeável |
| Destacar: | 19 painel de remendo da polegada FTTH,painel de remendo de 1U FTTH,Painel de remendo de fibra portuário de FTTH 24 |
||

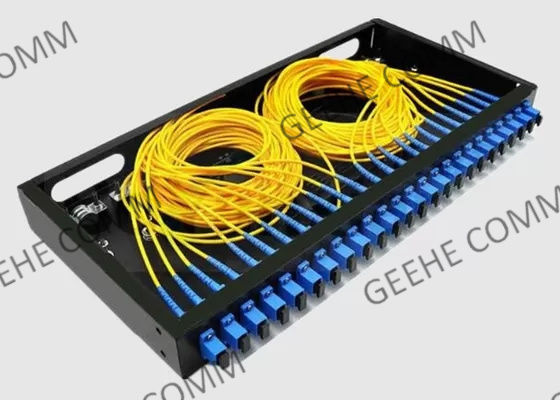

FTTH 1U 24 Port 19 Polegadas Rack de Montagem de Fibra Óptica Monomodo com Adaptador
Informação básica:

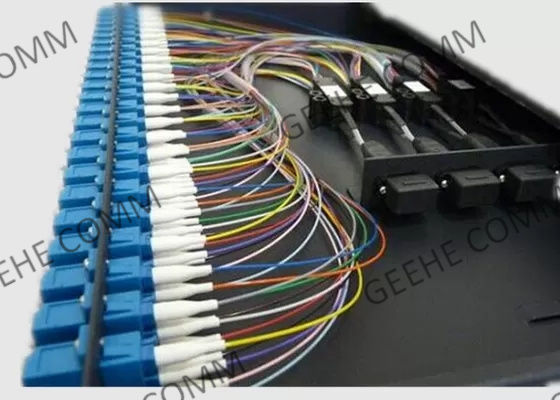

Esta estrutura de distribuição de fibra óptica de montagem em rack de 19 polegadas para adaptadores FC, SC, ST, LC. O invólucro é construído em material de aço e seu painel frontal é projetado para ser facilmente removido para instalação de cabos e conectores.

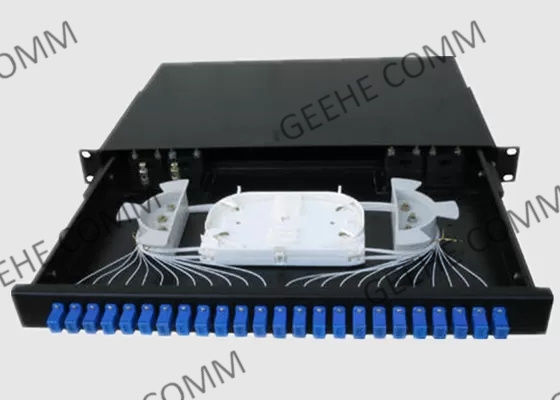

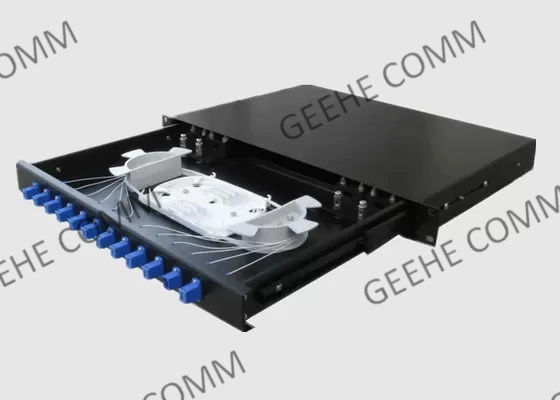

A frente do invólucro possui uma bandeja deslizante com pino de pressão para acesso ao interior do chassi quando o gerenciamento de fibra é necessário. Um conjunto completo de clipes de gerenciamento de cabos está incluído. O painel traseiro possui todos os recortes de roteamento de cabos necessários para acomodar todas as fibras.
O painel frontal possui uma variedade de placas adaptadoras de fibra, permitindo a flexibilidade de solicitar tipos de conexão com base em suas necessidades.
Benefícios e recursos:
Aplicação:
Especificação e parâmetros de tecnologia :
| Parâmetro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Comprimento de onda operacional(nm) | SDWC:1310&1550；STWC:1310,1490&1550 | ||||||||||
| Faixa de comprimento de onda da porta(nm) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perda de inserção @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Uniformidade (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| Potência de entrada (mW) | 250max | ||||||||||
| Temperatura de operação (℃) | -40~+85℃ | ||||||||||
| Temperatura de armazenamento (℃) | -40~+85℃ | ||||||||||
| Tipo de fibra | Corning G657A1, 900μm, 2mm, 3mm Tubo solto | ||||||||||
| Dimensões (C×L×A) (mm) | 100×80×10,141×115×18, Sob consulta | ||||||||||
* A especificação acima exclui o conector
Especificação do rack de 19 polegadas:
| Rack de 19 polegadas | LGX | ||||||||||
| Configuração | 1U | 2U | 1U | 2U | |||||||
| Dimensões da embalagem(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensões de instalação(mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informações para pedido:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: Premium A: Grau A X: Seguir os requisitos do cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 m x: Seguir os requisitos do cliente |
25:250μM Fibra 09:900μM Fibra solta |
SC: SC/UPC SA: SC/APC 00:sem conexão |
D:D 1U: J1 2U: J2 |
|||
| Grau | Número da porta | Comprimento de onda de operação | Relação de acoplamento | Comprimento da fibra | Tipo de fibra | Tipo de conector | Dimensão | |||
Desempenho do painel de conexão de fibra da fábrica Geehe:
