Detalhes do produto:
|
| Name modelo: | Painel de remendo da fibra ótica | Estrutura: | 19" cremalheira montada |
|---|---|---|---|
| Material da cremalheira: | Aço laminado, AL | Cor da cremalheira: | preto, branco, cinzento |
| Altura: | 1U, 2U, 3U, 4U, 8U | Porto: | 6, 12, 24, 48, 72, 96, 144 |
| Conector: | ST DO SC LC FC | Espessura: | 0.8mm, 1.0mm, 1.2mm |
| Dimensões (L×W×H) milímetro: | 1×32:141×115×18 | Característica: | Dustproof impermeável |
| Destacar: | 24 painéis de remendo de fibra do fc do núcleo,painel de remendo da fibra ótica 3U,painel de remendo de fibra do fc 3U |
||

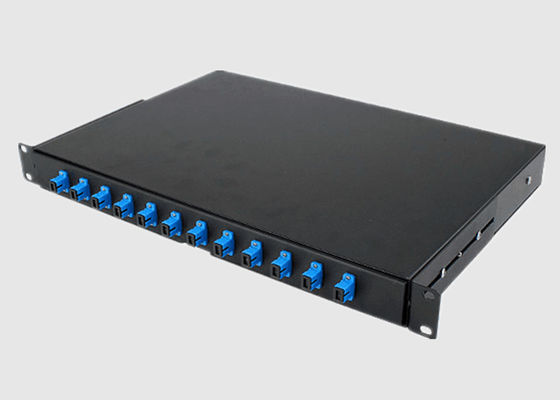

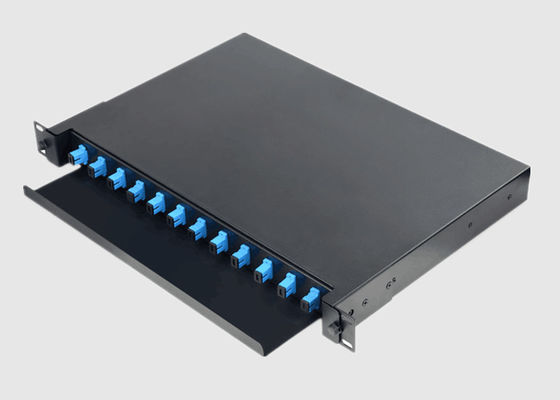

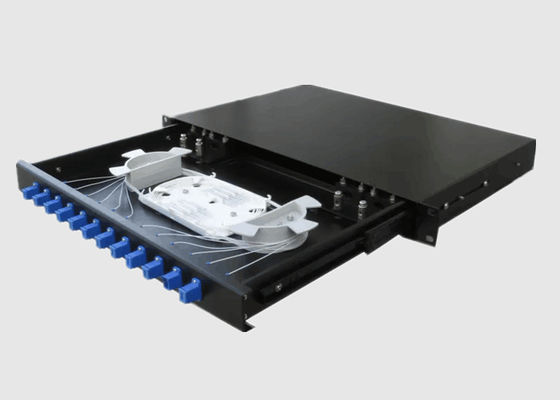

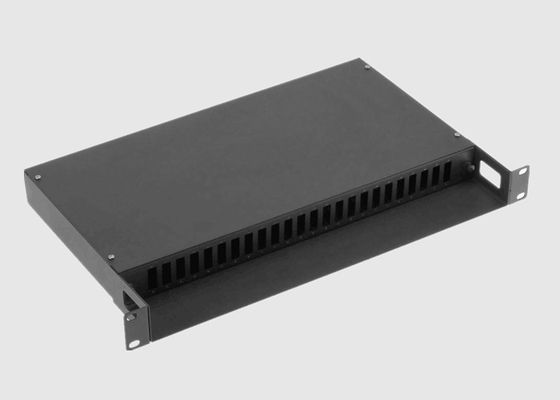

12-24 painel de remendo de emenda da fibra ótica da caixa da terminação da montagem em rack do núcleo SC/FC/ST/LC ODF
Vista geral rápida:
A gaveta 1.MTP/MPO pode ser adaptador carregado do quadrilátero de 6pcs LC & adaptador de 2pcs MTP/MPO, 24fibers máximo.
Gaveta 2.MTP/MPO com a tampa transparente material do PC, também fácil observar e a manutenção
3. até 288 portos do LC da fibra em 3U
4.Flexibility para misturar placas de adaptador com as gavetas no painel de remendo
5.Flat Front Panel para o roteamento de cabo ótimo
portos acessíveis de 6.Easily MPO/MTP para a conexão ao cabo do tronco
7.Compliant a IEC-61754-7, a EIA/TIA-604-5 & a RoHS
8. Fábrica terminada e testada
Característica de Benefit&:
Identificação portuária com rotulagem visível clara
Gestão e acesso superiores do cabo
A instalação com as gavetas removíveis da ferramenta-menos e alojamentos de pouco peso
A instalação prematura com as prateleiras fixas e as gavetas simples
Porta traseira do metal fixada revolvendo a curvatura, fácil abrir e controlar o cabo
O espaço espaçosa assegura a relação da curvatura da fibra
Aplicação:
Laço de subscritor das telecomunicações
Fibra à casa (FTTH)
LAN/WAN
CATV
Sistema de comunicação ótico
Parâmetros de Specificaiton&Technology:
| Parâmetro | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Comprimento de onda de funcionamento (nanômetro) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Escala de comprimento de onda portuária (nanômetro) | 1310 ±40,1490 ±10 e 1550 ±40 | ||||||||||
| Perda de inserção @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Uniformidade (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nanômetro (DB) | ≤0.3 | ||||||||||
| Poder entrado (mW) | 250max | ||||||||||
| Temperatura de funcionamento (℃) | -40~+85℃ | ||||||||||
| Temperatura de armazenamento (℃) | -40~+85℃ | ||||||||||
| Tipo da fibra | Corning G657A1, 900μm, 2mm, tubo fraco de 3mm | ||||||||||
| Dimensões (L×W×H) (milímetros) | 100×80×10,141×115×18, a pedido | ||||||||||
* o conector exclusivo da especificação acima
Especificação da cremalheira de 19 polegadas:
| Cremalheira de 19 polegadas | LGX | ||||||||||
| Configuração | 1U | 2U | 1U | 2U | |||||||
| Dimensões de embalagem (milímetros) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Dimensões da instalação (milímetros) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Informação pedindo:
| WBC- | X | X2- | 35- | XX- | X | XX- | XX- | X | ||
| P: Prêmio : Categoria A X: Siga as exigências de cliente |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Siga as exigências de cliente |
25:250μM Fiber 09:900μM Loose Fiber |
SC: SC/UPC SA: SC/APC 00: não conecte |
D: D 1U: J1 2U: J2 |
|||
| Categoria | Número portuário | Comprimento de onda da operação | Relação de acoplamento | Comprimento da fibra | Tipo da fibra | Tipo do conector | Dimensão | |||
Relacionado ao painel de remendo de fibra de HD:
